Punkt-Registrierung (2Punkte) - GRAPHTEC FC7000 Serie Benutzerhandbuch

6-22
4.
5.
6.
7.
8.

2-Punkt-Registrierung (2PUNKTE)

Mit diesem Verfahren richten Sie die Koordinatenachsen basierend auf zwei Punkten aus. Der Plotter
liest zwei Passermarken auf der X-Achse, korrigiert die Abweichung in der X-Achse und führt dann die
Abstandsjustierung durch.
H H I I N N W W E E I I S S
H I N W E I S
1.
2.
3.
Profi-Funktionen und Anwendungen: Einstellen des Passermarkenmodus
Drücken Sie F1 (MARK SCAN MODE). Es erscheint folgendes Menü.
Drücken Sie F4 (AUS), wenn Sie die automatische Passermarkenerkennung nicht durchführen
möchten und drücken Sie dann EINGABE. Für die 2-Punkt, 3-Punkt oder 4-Punkt-Registrierung
drücken Sie F3 (AN) und dann EINGABE.
Der Stern "*" zeigt die aktuell gewählte Einstellung an.
Drücken Sie F2 (2PUNKTE) für die 2-Punkt-Registrierung.
Drücken Sie F3 (3PUNKTE) für die 3-Punkt-Registrierung.
Drücken Sie F4 (4PUNKTE) für die 4-Punkt-Registrierung.
Drücken Sie EINGABE, um Ihre Einstellungen zu speichern.
Haben Sie AN gewählt, führen Sie die Einstellungen für den Passermarken-Lesebereich durch
(siehe Abschnitt 6.13, „Einstellen des Passermarken-Lesebereiches". Haben Sie AUS gewählt,
kehrt der Plotter in den Bereitschaftsstatus zurück.
Ist Custom oder Standard als Einstellung für die Abstandsjustierung der Passermarken gewählt
(siehe Abschnitt 6.16, „Einstellen der ABSTANDSJUSTIERUNG") und wenn die Passermarken-
Funktion im Cutting Master (Vers. 3.2 oder höher) verwendet wird, wird die Anzeige zur Eingabe
korrigierter Werte nicht angezeigt.
Wählen Sie 2PUNKTE für MARK SCAN MODE, legen Sie ein Medium in den Plotter ein und
drücken Sie dann ACHSE/R.M.S. Es erscheint folgendes Menü.
Wenn Sie die Funktion zur Erkennung der Passermarken überspringen wollen, drücken Sie F2
(SKIP), damit der Plotter in den Bereitschaftsstatus zurückkehrt.
Wenn Sie die Taste F3 (AUTO) drücken, startet die Erkennung an der aktuellen Stiftposition. Mit
den POSITION-Tasten bewegen Sie die Stiftspitze in den schattierten Bereich (siehe folgende
Diagramme), und drücken Sie dann F3.

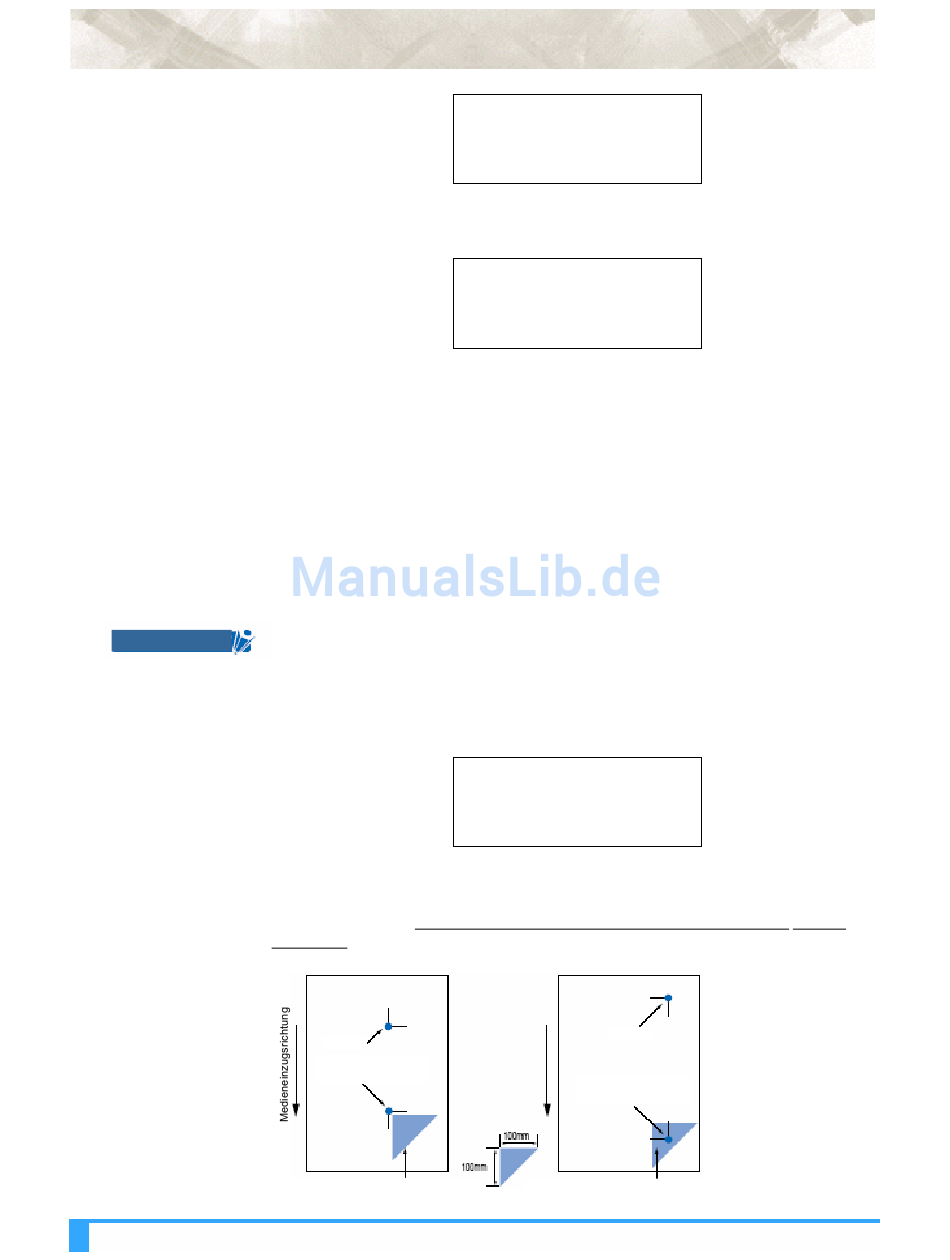

Passermarkenmuster 1
Punkt 2
Punkt 1 (gewünschter
Ursprung)
Bewegen Sie den Stift in diesen Bereich
MARK SCAN MODE >
AN*
AUS
MARK SCAN MODE
2PUNKTE
3PUNKTE*
4PUNKTE
AUTO REG. MARK>
SKIP>
AUTO>
MANUELL>
Passermarkenmuster 2
Punkt 2
Punkt 1 (gewünschter
Ursprung)
Bewegen Sie den Stift in diesen Bereich
