Profi-Funktionen und Anwendungen: Einstellen des Passermarkenmodus
Wenn Sie die Taste F4 (MANUELL) drücken, erscheint folgendes Menü.
Mit den POSITION-Tasten bewegen Sie die Stiftspitze zu MARK 1 (Punkt 1) und drücken Sie dann
EINGABE.

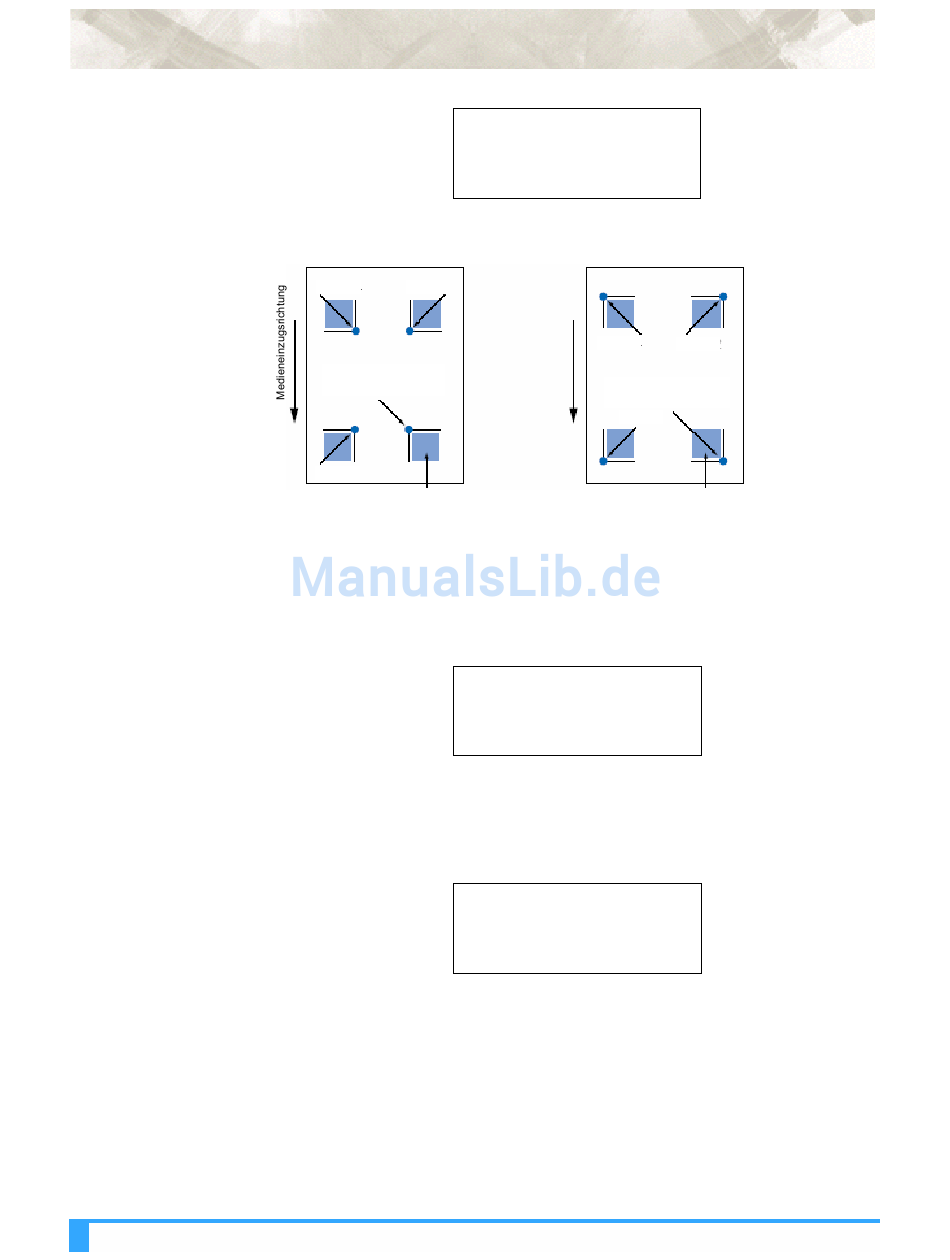

Passermarkenmuster 1
Punkt 4 Punkt 2
Punkt 1 (gewünschter
Ursprung)
Punkt 3
Bewegen Sie den Stift in diesen Bereich
Wenn Punkt 1 gescannt wurde, bewegen Sie die Stfitspitze zu MARK 2 (im Punkt 2-Bereich), dann
zu MARK 3 (im Punkt 3-Bereich) und schließlich zu MARK 4 (im Punkt 4-Bereich) und führen Sie
dann den selben Vorgang wie für Punkt 1 durch.
Wenn beide Punkte manuell oder automatisch gescannt wurden, ändert sich die LCD-Anzeige wie
folgt (diese Anzeige erscheint nur bei deaktivierter Abstandsjustierung). Der gemessene Wert für
den Abstand zwischen Punkt 1 und Punkt 2 wird in der dritten Zeile angezeigt. Geben Sie den
tatsächlichen Abstand in Zeile 4 ein.
Mit den (▲▼) POSITION-Tasten erhöhen oder verringern Sie den Wert.
Drücken Sie EINGABE, um Ihre Einstellungen zu speichern. Die LCD-Anzeige ändert sich wie folgt
(diese Anzeige erscheint nur bei deaktivierter Abstandsjustierung). Der gemessene Wert für den
Abstand zwischen Punkt 1 und 3 wird in der dritten Zeile angezeigt. Geben Sie den tatsächlichen
Abstand in Zeile 4 ein.
Mit den (▲▼) POSITION-Tasten erhöhen oder verringern Sie den Wert.
Drücken Sie EINGABE, um Ihre Einstellungen zu speichern.
Wurden alle Einstellungen getätigt, kehrt der Plotter in den Bereitschaftsstatus zurück.
MOVE TO MARK 1
USE THE POSITION KEY TO
MOVE THE PEN AND
THEN PRESS ENTER.
Passermarkenmuster 2
Punkt 4
Punkt 1 (gewünschter
Ursprung)
Punkt 3
Bewegen Sie den Stift in diesen Bereich
ABSTAND
PUNKT 1-2
00099.8 mm
OK 00100.0 mm
ABSTAND
PUNKT 1-3
00101.1 mm
OK 00100.0 mm
Punkt 2
