Drehen der Koordinatenachsen nach dem Versetzen des Ursprungs

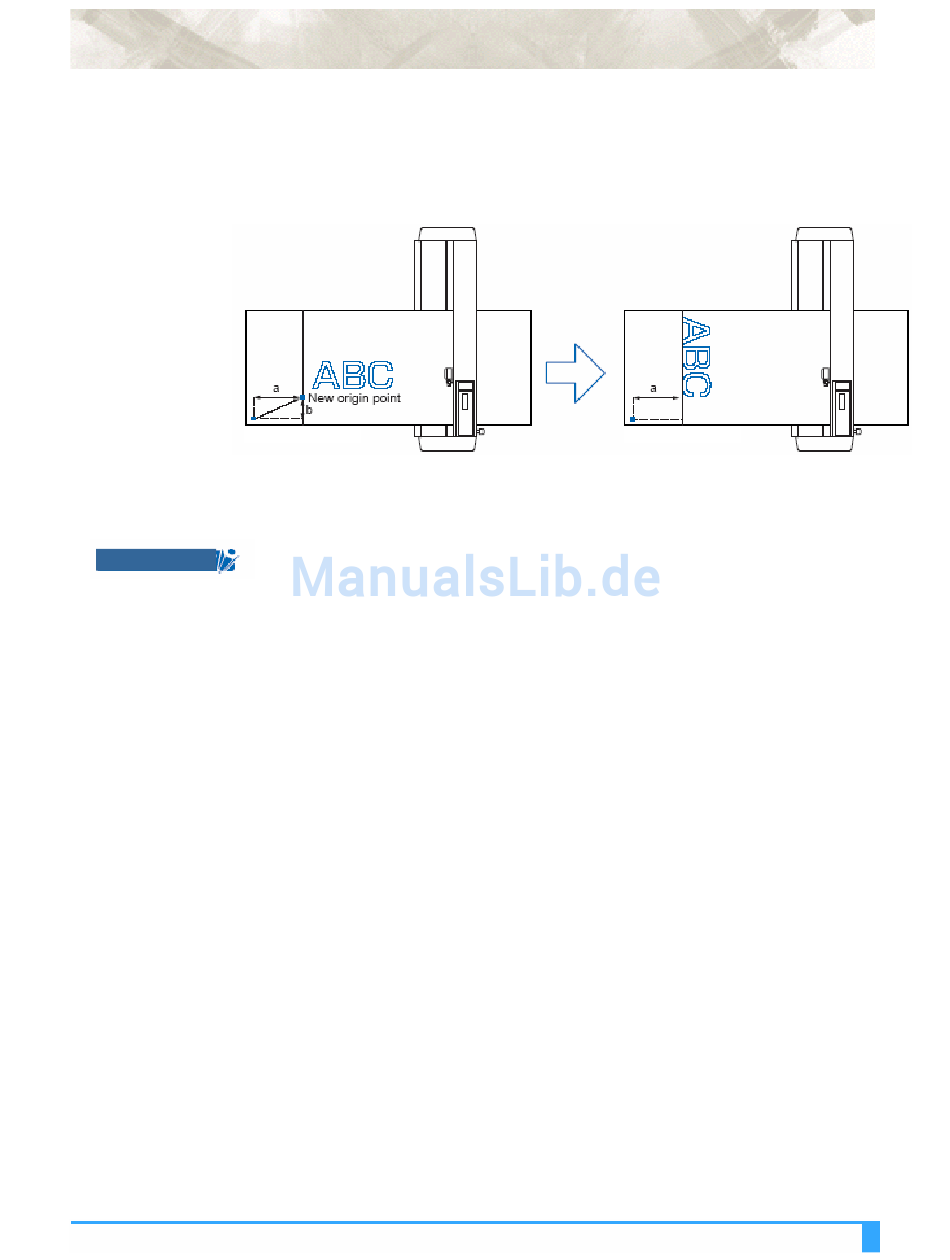

Werden die Koordinatenachsen nach dem Versetzen des Ursprungs gedreht, wird der Ursprungspunkt
wie abgebildet neu eingestellt. Der Abstand "a" bleibt erhalten, der Abstand "b" wird jedoch neu
eingestellt.
< Ein zugeschnittenes Blatt ist in das Rückeinzugsmodell eingelegt >
Original-Ursprungspunkt
vor den Einstellungen
H H I I N N W W E E I I S S
H I N W E I S
•
Für das Fronteinzugsmodell muss die obige Abbildung um 180 Grad gedreht werden.
•
Ist es notwendig, sowohl den Ursprungspunkt als auch die Koordinatenachsen zu bewegen,
drehen Sie zuerst die Koordinatenachsen.
•
Nachdem ein neuer Ursprungspunkt festgelegt wurde, stellen die angezeigten Koordinaten die
entsprechenden Abstände vom neuen Ursprungspunkt dar.
Original-Ursprungspunkt
nach den Einstellungen
Grundfunktionen und Anwendungen: Versetzen des Ursprungs
5-6
