7.1 Lupe (PHP61-LUPE)

Achsausrichtung und Plotbereichsbestimmung

Die Lupe (Zielsuche) wird zur Ausrichtung von Punkten zur Einstellung während einer Achsausrichtung
benutzt sowie zur Ausrichtung der Eckpunkte beim Bestimmen des Plotbereiches. Sie zeigt die aktuelle
Stiftposition und dient zur Feineinstellung. Die Lupe wird in den Werkzeughalter eingesetzt.

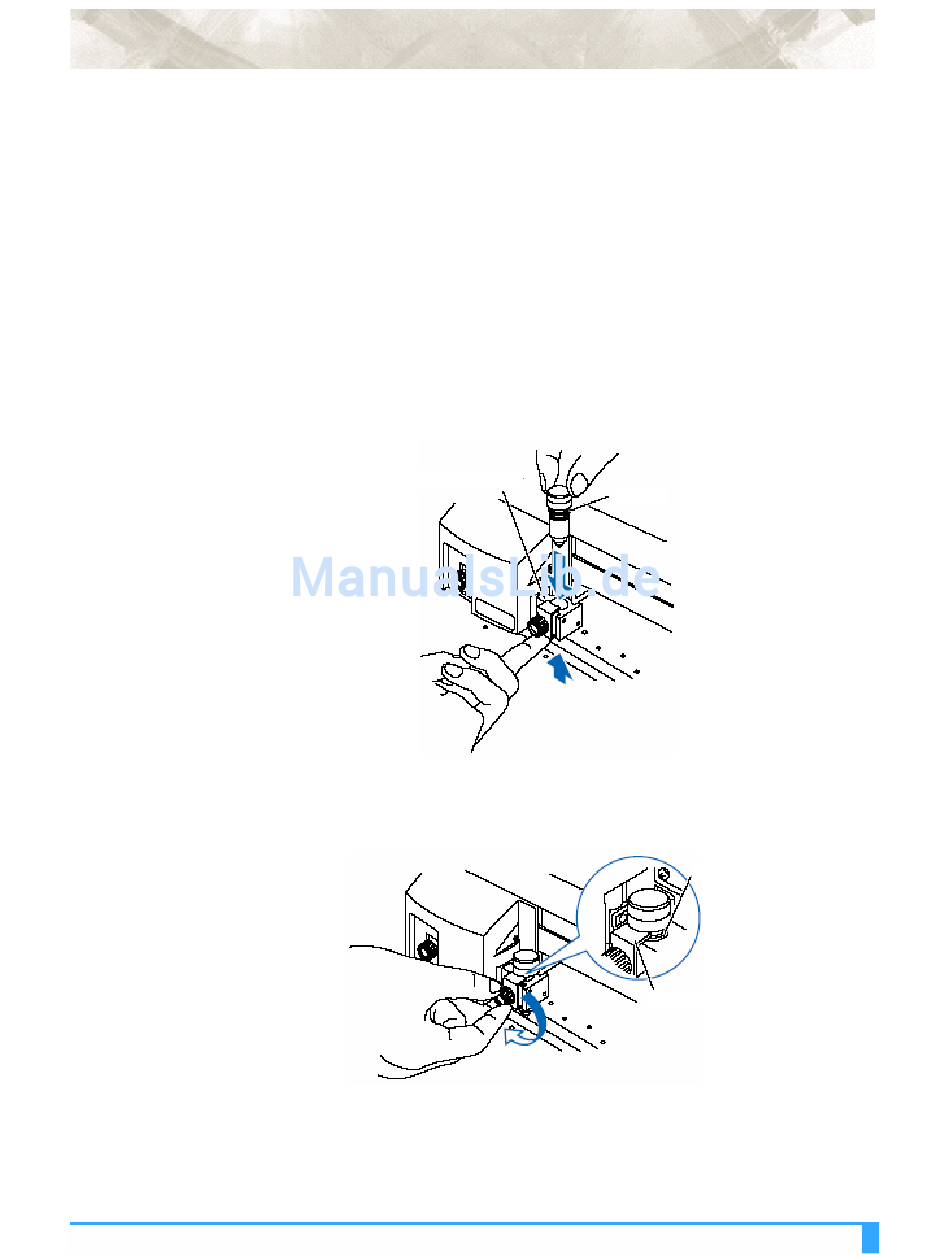

Befestigen der Lupe

1.
2.
3.
Lockern Sie die Schraube am Werkzeughalter. (siehe Abschn. 1.5, „Befestigen eines
Schneidmessers")
Führen Sie die Lupe vollständig in den Werkzeughalter ein, während Sie ihn anheben, bis sein
Flansch auf den oberen Teil des Halters auftrifft.
Anm.: Wenden Sie das gleiche Verfahren zur Befestigung der Lupe im Werkzeughalter
des 2-Stiftmodells an.
Oberer Teil des Halters
Halter zur automatischen Passermarkenerkennung
Stellen Sie sicher, dass die Stiftklemme auf dem Flansch liegt und ziehen Sie dann die Schraube
fest.
Anm.: Wenden Sie das gleiche Verfahren zur Befestigung der Lupe im Werkzeughalter
des 2-Stiftmodells an.
Flansch
Flansch
Stiftklemme
Optionen: Lupe (PHP61-LUPE)
