Bei Medienrollen müssen sich die Passermarken mindestens 110 mm vor der hinteren Kante des
Mediums befinden.

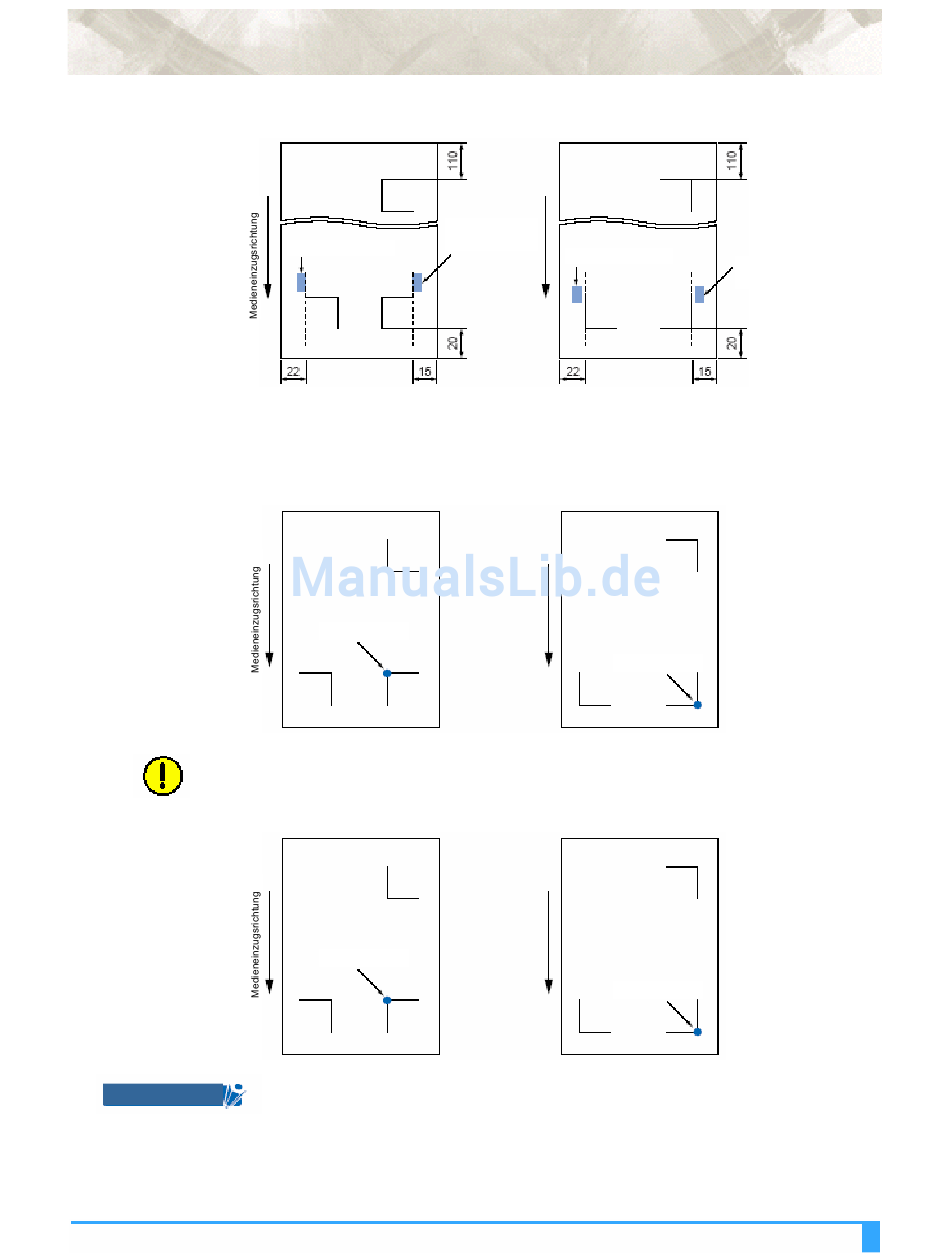

Die Position des Ursprungspunktes

Nachdem die Passermarken ermittelt wurden, wird der Ursprungspunkt der Zeichnung wie folgt
festgelegt.
VORSICHT: Der von der Software festgelegte Ursprungspunkt der Zeichnung muss bei Bedarf versetzt
H H I I N N W W E E I I S S
H I N W E I S
Passermarkenmuster 1
Rechte Klemm-
rolle
Linke Klemmrolle
Passermarkenmuster 1
Ursprungspunkt
werden, damit er mit dem Ursprungspunkt der Passermarken überein stimmt.
Passermarkenmuster 1
Ursprungspunkt
Den Offset zwischen dem Achsenursprung und den Passermarken können Sie mittels einer der
zwei folgenden Methoden messen:
•
Lesen Sie die numerischen Werte (diese stellen den Abstand vom Achsursprung zur ersten
Passermarke) auf der Bildschirmanzeige der Software ab.
•
Plotten Sie die Passermarken und messen Sie dann den Abstand vom Ursprungspunkt.
Profi-Funktionen und Anwendungen: Autom. Passermarken-Lesefunktion
Passermarkenmuster 2
Linke Klemmrolle
Rechte Klemm-
rolle
Passermarkenmuster 2
Ursprungspunkt
Passermarkenmuster 2
Ursprungspunkt
6-19
