1-4

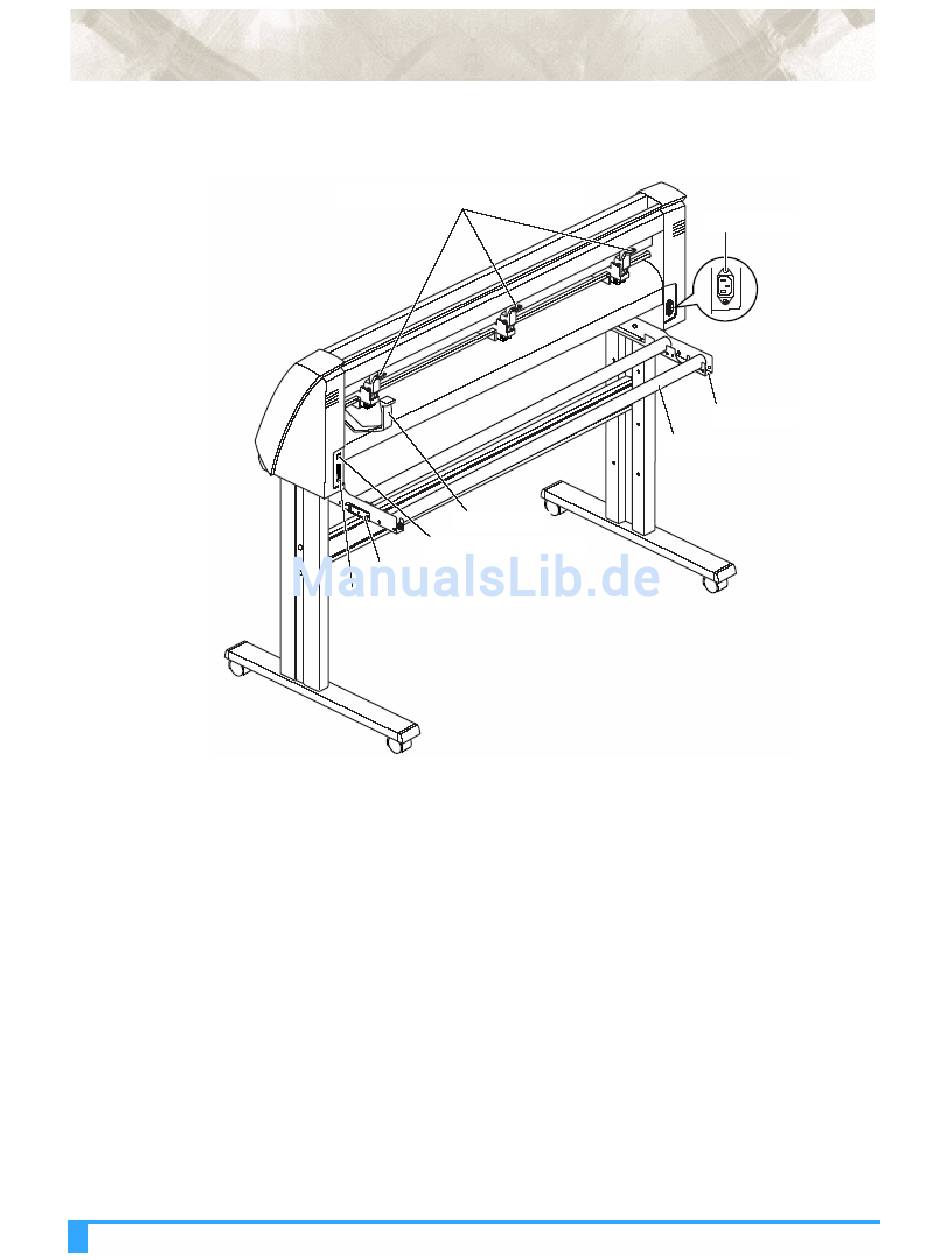

Rückansicht
Mediensethebel:
Andruckhebel für Klemmrollen:
Netzanschluss:
Medienhalterung:
Medienrollen:
Mediensperre:
USB-Schnittstellenverbindung:
Serielle Schnittstellenverbindung:
Auspacken: Plotterbestandteile
Andruckhebel für Klemmrollen
Mediensethebel
USB-Schnittstellenverbindung
Mediensperre
RS-232C-Schnittstellenverbindung
Heben oder Senken die Klemmrollen während des Einzugs
oder Auswerfens des Mediums.
Einstellung der zwei Andruckstärken für die Klemmrollen (stark
und leicht).
Anschluss zum Verbinden des Netzkabels.
trägt Medienrollen und sichert ein korrektes Abrollen.
Die Medienrolle wird auf diese Rollen gesetzt.
verhindert, dass sich die Medienrollen drehen, wenn die
Medienrolle darauf gelegt wird. Die Mediensperre stellt
Sicher, dass das Medium straff von der Rolle gezogen wird.
verbindet den Plotter mit einem Computer über ein USB-
Schnittstellenkabel.
verbindet den Plotter mit einem Computer über ein serielles RS-
232 Schnittstellenkabel.
Netzanschluss
Medienhalterung
Medienrollen
