Stift -Offset - GRAPHTEC FC7000 Serie Benutzerhandbuch

7-7
7.4 Stift-Offset (nur für 2-Stiftmodelle)
Die Funktion STIFT-OFFSET dient der Bestimmung des Korrekturwertes, den Sie eingeben sollten, um
die Präzision zwischen STIFT 1 und STIFT 2 einzustellen. Der im Werkzeughalter des Werkzeugkopfes
eingesetzte Stift ist STIFT 1 und der in der Stiftstation eingesetzte Stift ist STIFT 2.
E
1.
2.
3.
4.
5.
6.
7.
8.
9.
H H I I N N W W E E I I S S
H I N W E I S
Optionen: Stift-Offset (nur für 2-Stiftmodelle)
INSTELLVORGANG
Setzen Sie ein Schneidmesser oder einen Plotstift in den Werkzeugkopf und einen Plotstift in die
Stiftstation ein und schalten Sie den Plotter ein.
Drücken Sie MENÜ.
Es erscheint folgendes Menü. Drücken Sie WEITER.
Drücken Sie F4 (OPTION 2). Es erscheint folgendes Menü.
Drücken Sie F1 (STIFT OFFSET ADJ. ). Es erscheint folgendes Menü.

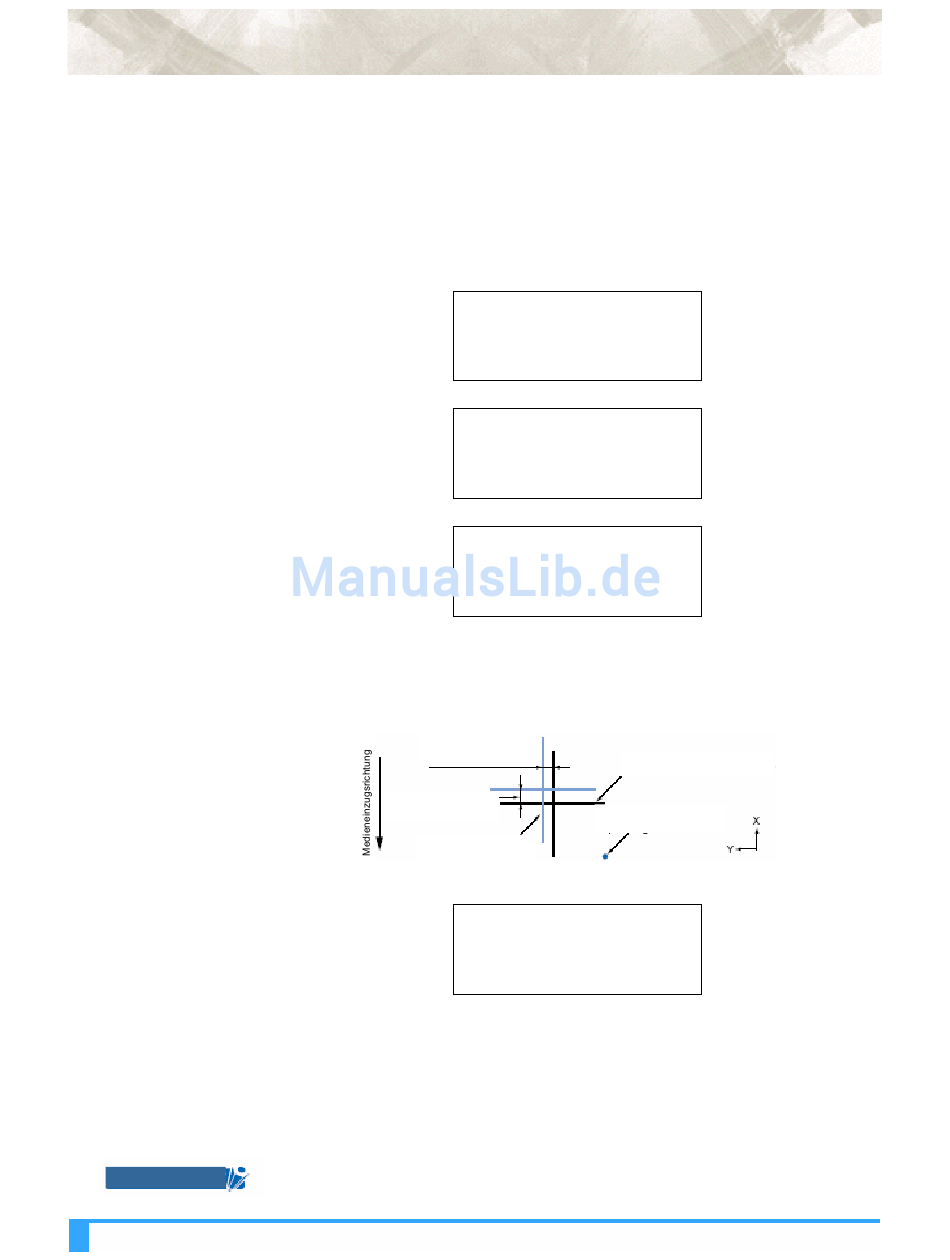

Mit den POSITION-Tasten bringen Sie den Werkzeugkopf in Position, um die erste Kreuzmarke zu
plotten. Drücken Sie F3, um TESTMUSTER anzuwählen. Der Plotter plottet die erste Kreuzmarke
mit STIFT 1 und dann ein zweites Kreuz mit STIFT 2. (In diesem Fall wurde Bedingungsnummer 1
für STIFT 1 und Bedingungsnummer 2 für STIFT 2 zur Durchführung des Plottens/Schneidens
verwendet. Messen Sie den Abstand zwischen den beiden geplotten Kreuzmarken.
Werte für die Abstands-
korrektur der X-Achse
Werte für die Abstands-
korrektur der Y-Achse
von STIFT 2 geplottete
Kreuzmarke
Drücken Sie F4 (PARAMETER SETZEN) in dem unter Schritt 6 angezeigten Menü. Es erscheint
folgendes Menü.
Fügen Sie die in Schritt 6 gemessenen Werte zu den angezeigten hinzu. Die einzugebenden
Korrekturwerte hängen von der tatsächlichen Positionsabweichung zwischen den Kreuzmarken von
STIFT 1 und 2 ab. In der obigen Abbildung, z. B., besteht eine Abweichung in X- und Y-Richtung.
Also müssen sowohl X = -*.* mm als auch Y = *.* mm eingegeben werden. Drücken Sie F3 oder F4,
um die X- oder Y-Achse zu wählen. Mit den (▲▼) POSITION-Tasten erhöhen oder verringern Sie
den Wert. Drücken Sie ENTER um Ihre Einstellungen zu speichern. Drücken Sie WEITER, um Ihre
Angaben zu löschen.
Kehren Sie zu Schritt 6 zurück, um den Offset zu überprüfen. Ist noch eine Abweichung
vorhanden, wiederholen Sie die Schritte 7 und 6.
Diese Einstellung verbleibt selbst dann im internen Speicher, wenn der Plotter ausgeschaltet wird.
STIFT OBEN/UNTEN>
BACKGROUND SETTINGS>
OPTION 1>
OPTION 2>
STIFTOFFSET ADJ.>
HAUPTANDRUCK>
ABSTANDSJUSTIERUNG>
TEST>
STIFT 1-2 OFFSET
JUSTIERUNG
TESTMUSTER>
PARAMETER SETZEN>
von STIFT 1 geplottete
Kreuzmarke
Stiftposition zu Beginn des
Plottens
STIFT 1-2 OFFSET
JUSTIERUNG
X= 0,0 mm
Y= 0,0 mm
