1.2 Plotterbestandteile

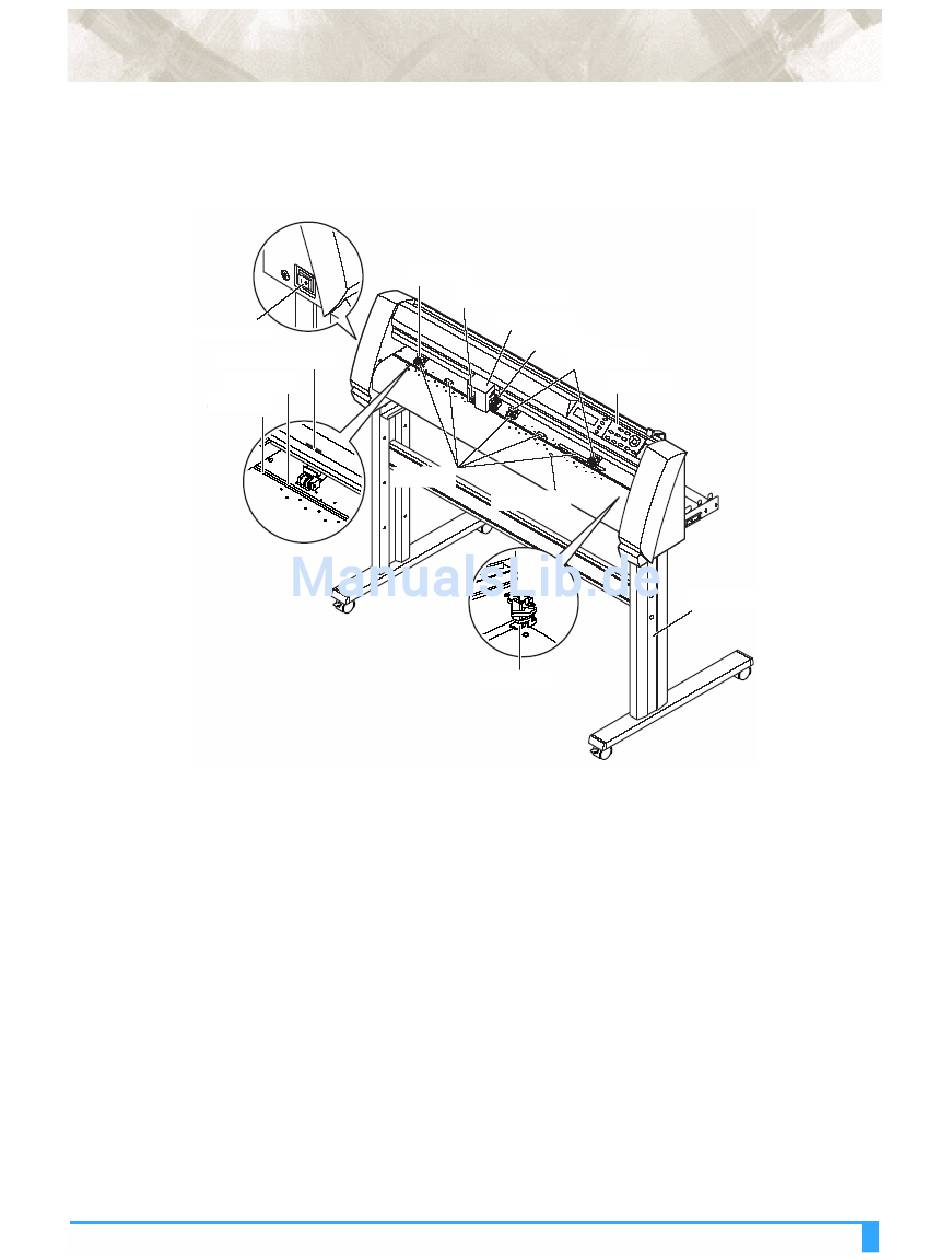

Vorderansicht

Ein- Ausschalter
Gritrollen-Positionführung
Schneidmatte
Schneidnut
Ein-/Ausschalter:
Kontrolltafel:
Klemmrollen:
Gritrollen:
Mediumsensoren:
Werkzeugkopf:
Werkzeughalter:
Stiftstation (nur bei 2-Stift-Modellen montiert):
Standfuß:
Gritrollen-Positionsführung:
Schneidnut:
Querabschneider-Einheit:
Klemmrolle
Querabschneider-Einheit
Werkzeugkopf
Werkzeughalter
Gritrollen
Mediensensor
Stiftstation
zum An- bzw. Ausschalten des Plotters.
zum Aufrufen verschiedener Plotterfunktionen.
drücken das Medium gegen die Gritrollen.
Metallrollen mit einer feilenähnlichen Oberfläche; bewegen das Medium
vorwärts und rückwärts.
Der Frontsensor dient zur Erkennung der vorderen Ecke des Mediums. Der
Rücksensor dient zur Erkennung der hinteren Ecke des Mediums.
Bewegt den Schneid- oder Plotterstift während des Schneidens oder
Plottens über das Medium.
Hält den Schneid- oder Plotterstift und bewegt diesen nach unten.
Hier ist der zweite Stift befestigt.
verbessert die Beweglichkeit des Plotters, der dadurch keinen Platz auf
Tischen benötigt.
Sticker an der Front der Y-Schiene und der Rückseite der vorderen
Abdeckung, die die Position jeder Gritrolle zeigen. Benutzen Sie
diese Orientierungsmarken als Hilfe zum ausfindig machen der Klemm-
rollen.
wird zum Querabschneiden (cross-cutting) benötigt.
zum Abschneiden des Medium, um das bearbeitete Stück von der Rolle
abzutrennen.
Klemmrollen
Kontrolltafel
Standfuß
Auspacken: Plotterbestandteile
1-3
