GRAPHTEC FC7000 Serie Benutzerhandbuch Seite 128

6-50
E

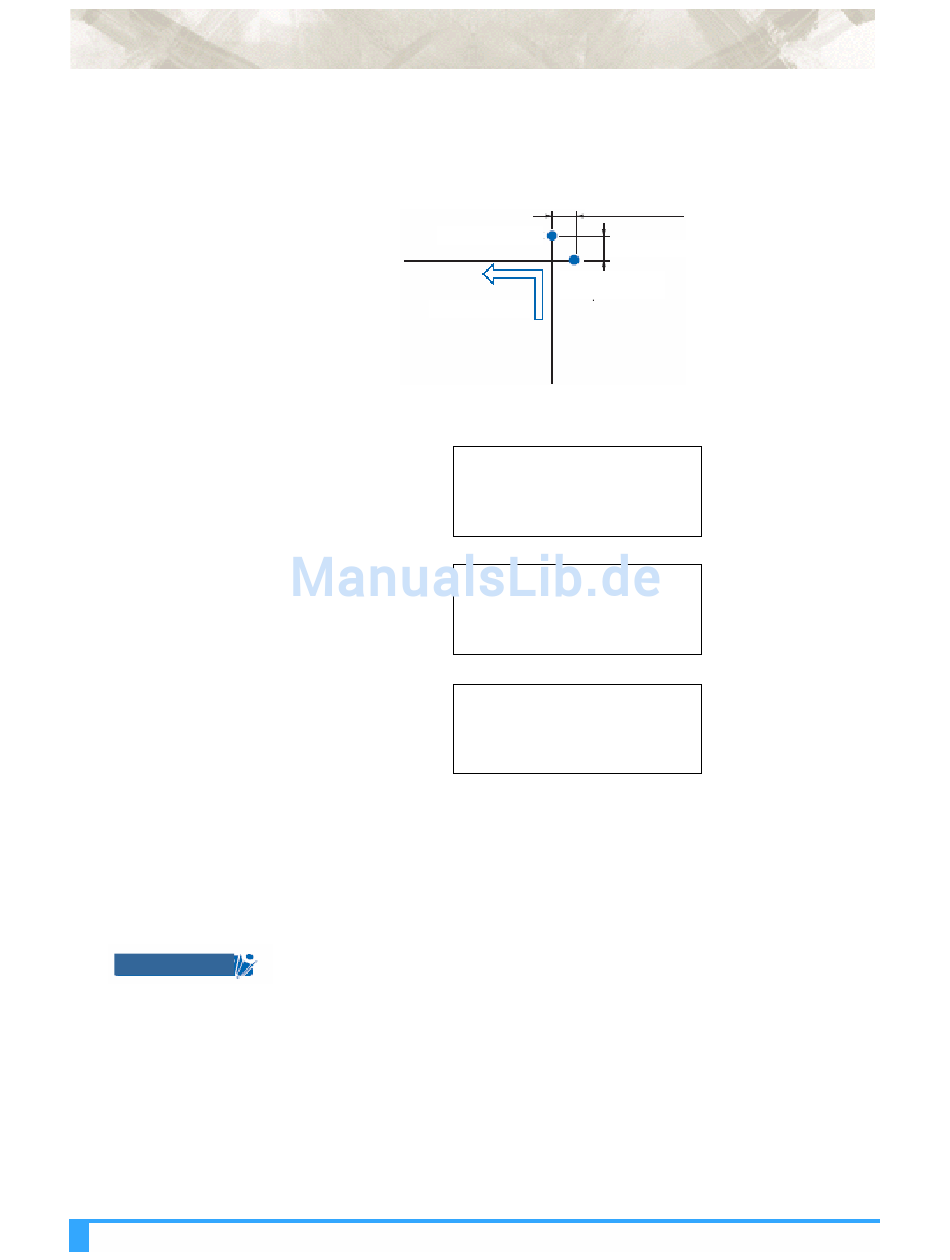

Für die Bedingungsnummer eines Schneidmessers, für die eine tangentiale Kontrolle aktiviert ist, wird
ein Menü zum Einstellen des Überschnitts angezeigt. Die Länge des Überschnitts kann für den Start-
und Endpunkt definiert werden. Diese Funktion bietet sich besonders zur Ausrichtung des Start- und
Endpunktes an, wenn dickes Material, wie z. B. Gummi, geschnitten wird.
1.
2.
3.
4.
5.
H H I I N N W W E E I I S S
H I N W E I S
Profi-Funktionen und Anwendungen: Einstellen der Tangential-Emulation
Ü
INSTELLEN DES BERSCHNITTS
Drücken Sie eine der Funktionstasten F1 bis F4, entsprechend des Schneidmesser-
Einstellbereiches, für den die tangentiale Emulation aktiviert ist, um die gewünschten Einstellungen
zum Überschnitt vorzunehmen. Nummer 4 dient nachfolgend als Beispiel.
Drücken Sie EINSTELLUNG. Es erscheint ein Menü ähnlich dem nachfolgenden Menü.
Drücken Sie EINGABE.
Zum Ändern des Überschnittmaßes für den Startpunkt drücken Sie F3, um den blinkenden Cursor
an diesen Punkt zu bewegen. Zum Ändern des Überschnittmaßes für den Endpunkt drücken Sie F4
um den blinkenden Cursor an diesen Punkt zu bewegen. Mit den (▲▼) POSITION-Tasten erhöhen
oder verringern Sie den Wert an der aktuellen Cursorposition in einem Bereich von 0,0 bis 0,9
(mm).
Drücken Sie EINGABE um Ihre Einstellung(en) zu speichern.
Diese Einstellung verbleibt selbst dann im internen Speicher, wenn der Plotter ausgeschaltet
wird.
Überschnittmaß
Schnittendpunkt
Überschnittmaß
Schnittstartpunkt
Schnittrichtung
EINSTELL.
TANGENTIAL
FERTIG
CB15U-K30x
SETZEN
EINSTELL. 4
CB15U-K30x
UEBERSCHNITT
START=0.2mm █
ENDE=0.2mm
25
10
4
0
25 █
10
4
0
