6.8 Einstellen des Modus SPIEGELN

Diese Einstellung wird verwendet, um ein spiegelverkehrtes Bild der gesendeten Daten zu schneiden. Im

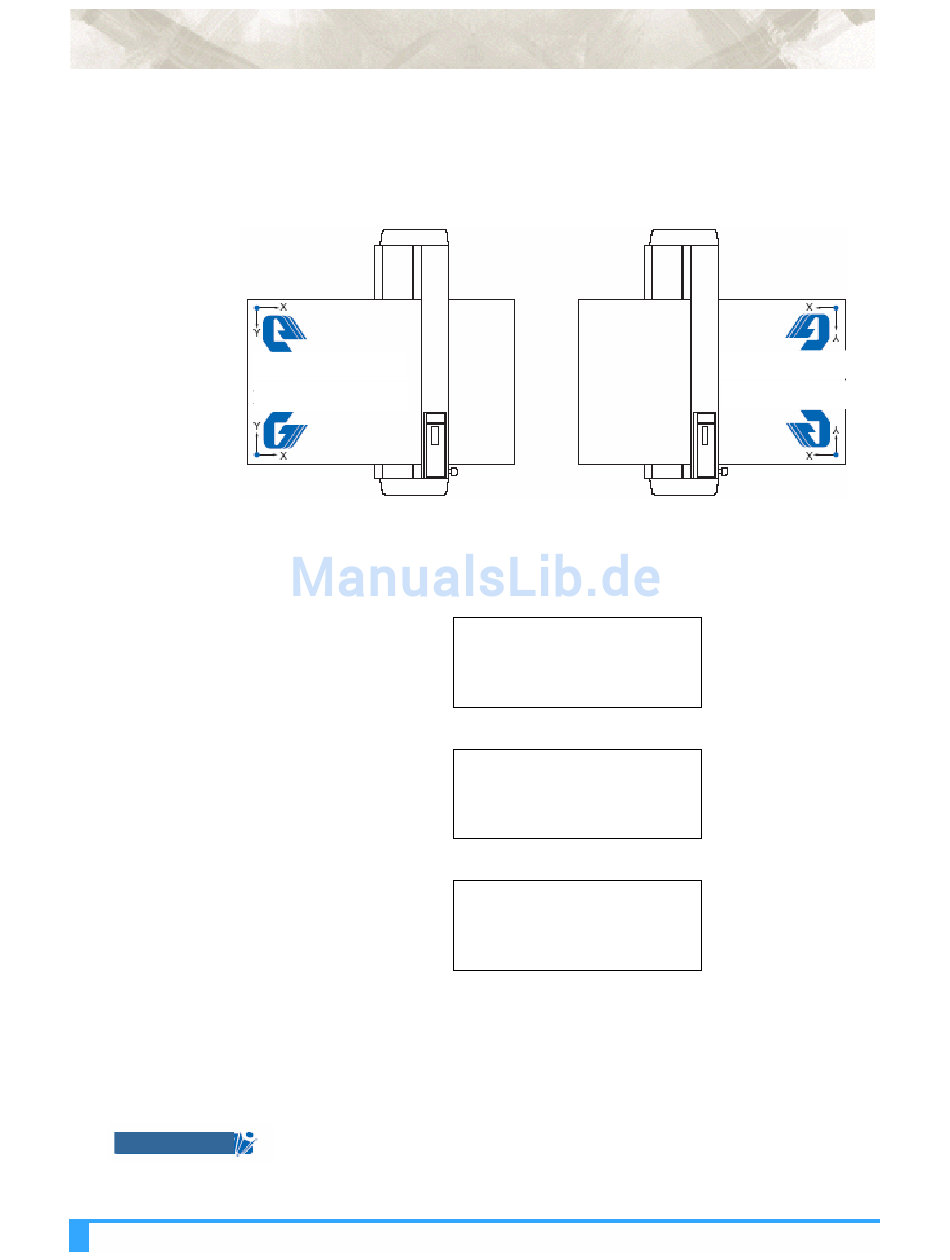

Modus SPIEGELN werden der Ursprung und die Koordinatenachsen wie unten dargestellt gedreht.
(Rückeinzug)
E
1.
2.
3.
4.
5.
6.
7.
H H I I N N W W E E I I S S
H I N W E I S
Profi-Funktionen und Anwendungen: Einstellen des Modus SPIEGELN
Koordinaten, wenn AN für
DREHEN gewählt wurde
Koordinaten, wenn AUS für
DREHEN gewählt wurde
INSTELLVORGANG
Drücken Sie MENÜ.
Drücken Sie WEITER, bis das folgende Menü erscheint.
Drücken Sie F3 (FUNKTION 1). Es erscheint folgendes Menü.
Drücken Sie F3 (SPIEGELN). Es erscheint folgendes Menü.
Der Stern "*" zeigt die aktuell gewählte Einstellung an. Drücken Sie F3 (AN), um den Modus
SPIEGELN zu aktivieren. Zum Deaktivieren von SPIEGELN drücken Sie F4 (AUS).
Drücken Sie EINGABE, um Ihre Einstellungen zu speichern.
Drücken Sie MENÜ, damit der Plotter in den Bereitschaftsstatus zurückkehrt.
•
Diese Einstellung bleibt selbst dann im Speicher erhalten, wenn der Plotter ausgeschaltet wird.
(Fronteinzug)
SCHNITTSTELLE>
FLAECHENPARAMETER>
FUNKTION 1>
FUNKTION 2>
PREF. LINIENTYP>
DREHEN>
SPIEGELN>
MASSSTAB>
SPIEGELN
AN
AUS*
Koordinaten, wenn AUS für
DREHEN gewählt wurde
Koordinaten, wenn AN für
DREHEN gewählt wurde
