1.4 Befestigen des FC7000-Auffangkorbes (Option)
Die FC7000 Korbbox enthält eine Auffangvorrichtung (ein vorderes Auffangkorbrohr sowie ein hinteres
Auffangkorbrohr, die in zwei Rohrhaltern befestigt sind), ein Auffangtuch und ein Set aus Schrauben und
entsprechendem Schlüssel.
1.
2.
Auspacken: Befestigen des FC7000-Auffangkorbes (Option)

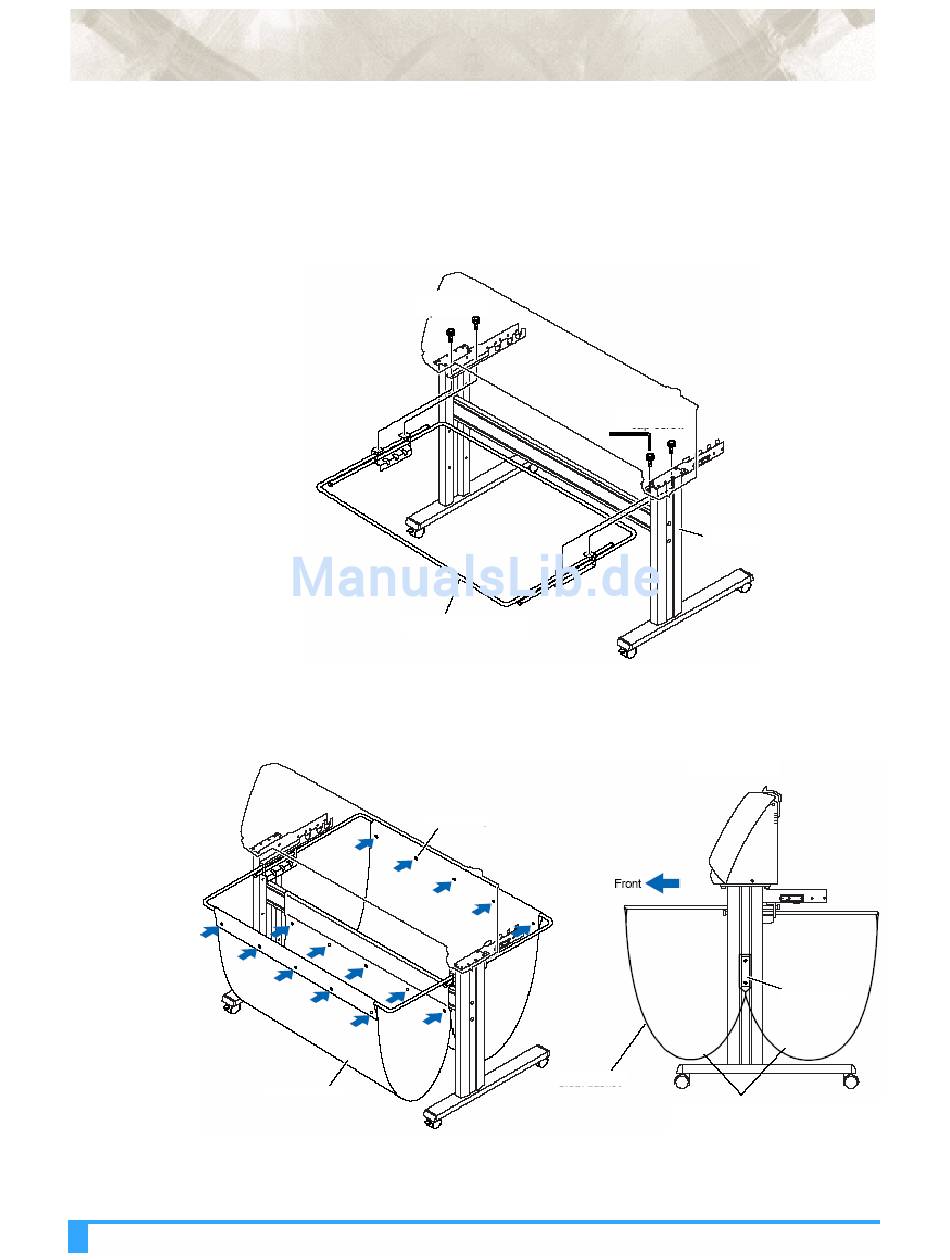

Befestigen Sie einen der zwei Rohrhalter der Auffangvorrichtung an der linken Seite des
Standfußes mit zwei Innensechskantschrauben und dem Inbusschlüssel. Wiederholen Sie diesen
Schritt auf der anderen Seite.
Innensechs-
kantschrauben
Auffangvorrichtung
Legen Sie den Mittelteil des Auffangtuches über die Mittelstrebe des Standfußes und schlagen Sie
dann diesen Mittelteil des Auffangtuches um die Mittelstrebe herum. Schlagen Sie die vordere Seite
des Auffangtuches um das vordere Auffangkorbrohr herum und dann die hintere Seite des
Auffangtuches um das hintere Auffangkorbrohr.
Druckknopf
Auffangtuch
Innensechs-
kantschrauben
Standfuß
Seitenansicht
Auffangtuch
Teilen Sie das Tuch in einen vorderen und
hinteren Auffangbehälter mit der Mittelstrebe
als Zentrum auf.
Mittelstrebe
