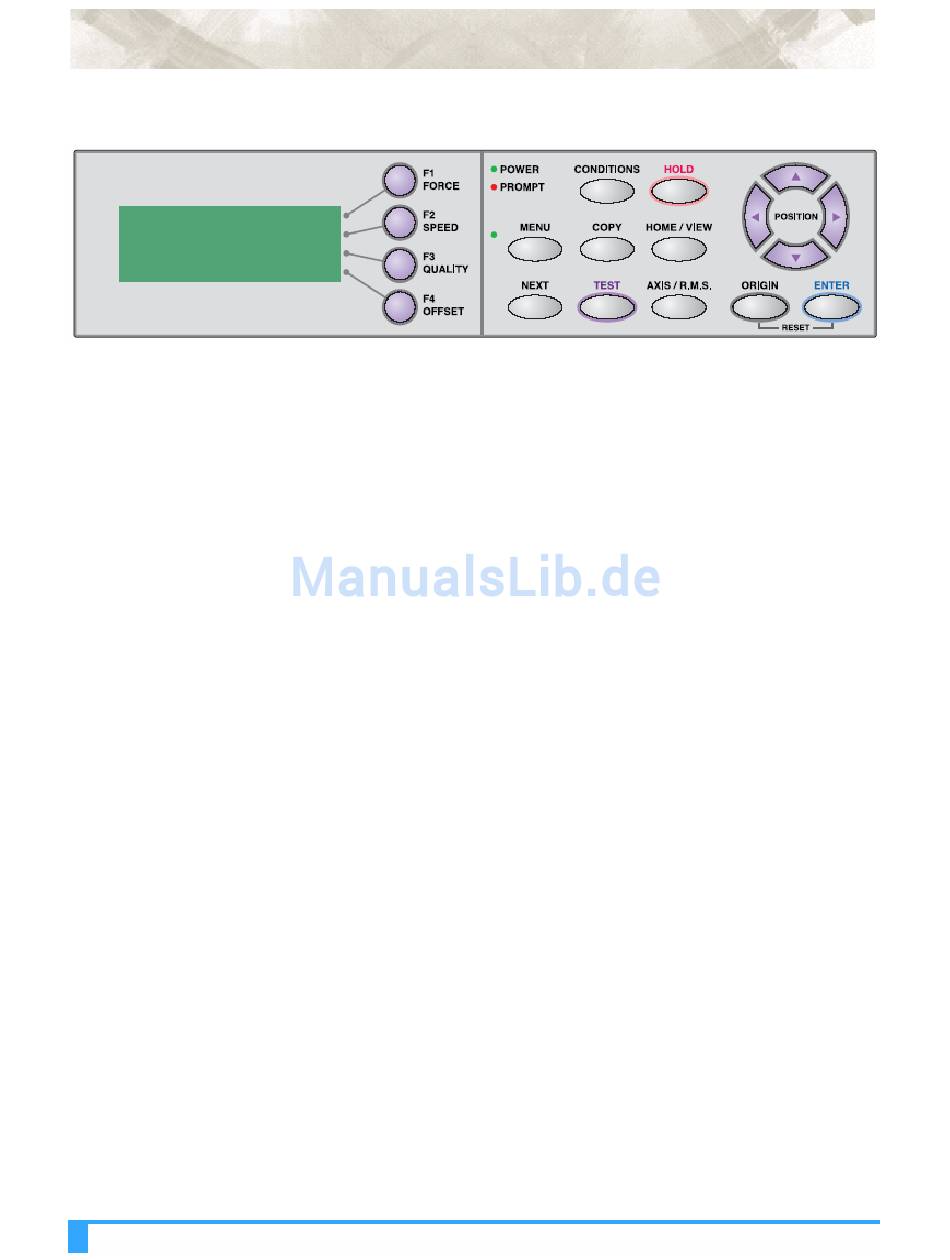

3.1 Kontrolltafel

Anzeigelampen
BETRIEB: .....................leuchtet (grün), solange der Plotter eingeschaltet ist.
AUFFORDERUNG: ......leuchtet grün, wenn die Schneiddaten über den effektiven Schneidbereich
Funktionstasten
Die Funktionen dieser vier Tasten [F1, F2, F3 und F4] wechseln mit jedem Menü.
Je nach gewähltem Menü werden diese Tasten folgendermaßen benutzt:
F1 (KRAFT): ..........Befindet sich der FC7000 im MENÜ-Modus, wählen Sie durch Drücken der F1-Taste
F2 (GESCHWINDIGKEIT): ......Befindet sich der FC7000 im MENÜ-Modus, wählen Sie durch Drücken
F3 (QUALITÄT):.....Befindet sich der FC7000 im MENÜ-Modus, wählen Sie durch Drücken der F3-Taste
F4 (OFFSET):........Befindet sich der FC7000 im MENÜ-Modus, wählen Sie durch Drücken der F4-Taste
Positionstasten
POSITION-Tasten......Abhängig vom Betriebsstatus des FC7000, haben die POSITION-Tasten folgende
Vorbereitungen: Kontrolltafel
hinaus gehen.
eine Funktion. Ist der FC7000 online, wählen Sie durch Drücken von F1 eine
Bedingungsnummer 1 & 5. Nach Drücken der Taste EINSTELLUNGEN stellen Sie
mit F1 die Schneid-/Stiftstärke (KRAFT) ein.
der F2-Taste eine Funktion. Ist der FC7000 online, wählen Sie durch Drücken von
F2 eine Bedingungsnummer 2 & 6. Nach Drücken der Taste EINSTELLUNGEN,
stellen Sie mit F2 die GESCHWINDIGKEIT ein.
eine Funktion. Ist der FC7000 online, wählen Sie durch Drücken von F3 eine
Bedingungsnummer 3 & 7. Nach Drücken der Taste EINSTELLUNGEN, stellen Sie
mit F2 die Qualität (QUALITÄT) ein.
eine Funktion. Ist der FC7000 online, wählen Sie durch Drücken von F4 eine
Bedingungsnummer 4 & 8. Nach Drücken der Taste EINSTELLUNGEN, stellen Sie
mit F2 den ANDRUCK ein.
Funktionen:
Befindet sich der FC7000 im MENÜ-Modus, ändern Sie mit den POSITION-Tasten
die eingestellten Werte in den verschiedenen Menüs. Die POSITION-Tasten dienen
überdies dazu, den Werkzeugkopf und das Medium zu bewegen. Wird eine
POSITION-Taste einmalig gedrückt, bewegt sich der Werkzeugkopf entsprechend
des nach Abschnitt 5.9 "Anwendung der VERFAHRSCHRITT-Funktion "
eingestellten Schrittes. Wenn Sie die Taste gedrückt halten, bewegt er sich
kontinuierlich. Um die Geschwindigkeit des Werkzeugkopfes zu erhöhen, drücken
Sie die Taste WEITER gleichzeitig mit einer POSITION-Taste.
