7.2 Pouncing-Werkzeug

Pouncing ist eine Methode, um einen gestanzten Umriss auf einem Medium zu erzeugen.
Befestigen des Pouncing-Werkzeugs
1.
2.
3.
Lockern Sie die Schraube am Werkzeughalter und prüfen Sie, ob das Zeichen [▲] für 2 Stifte und
die Passermarkenerkennung nach oben zeigt. (siehe Abschnitt 1.5, „Befestigen eines
Schneidmessers").

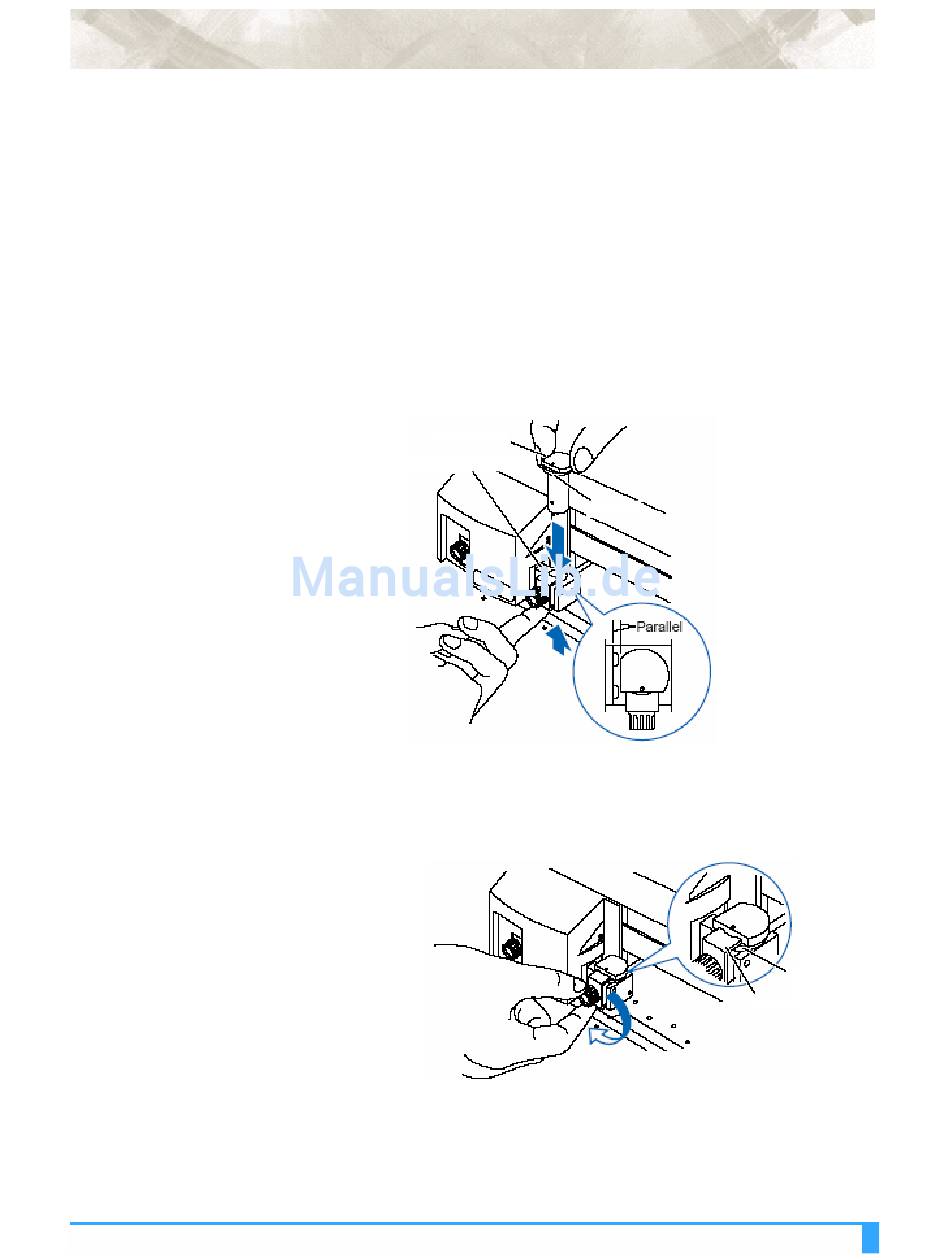

Führen Sie das Pouncing-Werkzeug vollständig in den Halter ein, während Sie ihn anheben, bis
sein Flansch auf den oberen Teil des Halters auftrifft. Die flache Seite muss parallel zum
Werkzeughalter sein.
Anm.: Wenden Sie das gleiche Verfahren zur Befestigung des Pouncing-Werkzeuges
im Werkzeughalter des 2-Stiftmodells an.
flache Seite
oberer Teil des Werkzeughalters
Halter zur automatischen Passermarkenerkennung
Stellen Sie sicher, dass die Stiftklemme auf dem Flansch liegt und ziehen Sie dann die Schraube
fest.
Anm.: Wenden Sie das gleiche Verfahren zur Befestigung des Pouncing-Werkzeuges
im Werkzeughalter des 2-Stiftmodells an.
Flansch
Stiftklemme
Optionen: Pouncin-Werkzeug
7-4
Flansch
