GRAPHTEC FC7000 Serie Benutzerhandbuch Seite 18

1-6
FC7000-100/130/160 (Standfuß inklusive)
Bauen Sie den Standfuß zusammen, befestigen Sie den Medienhalter am Standfuß und montieren Sie
dann den Plotter auf den Standfuß.

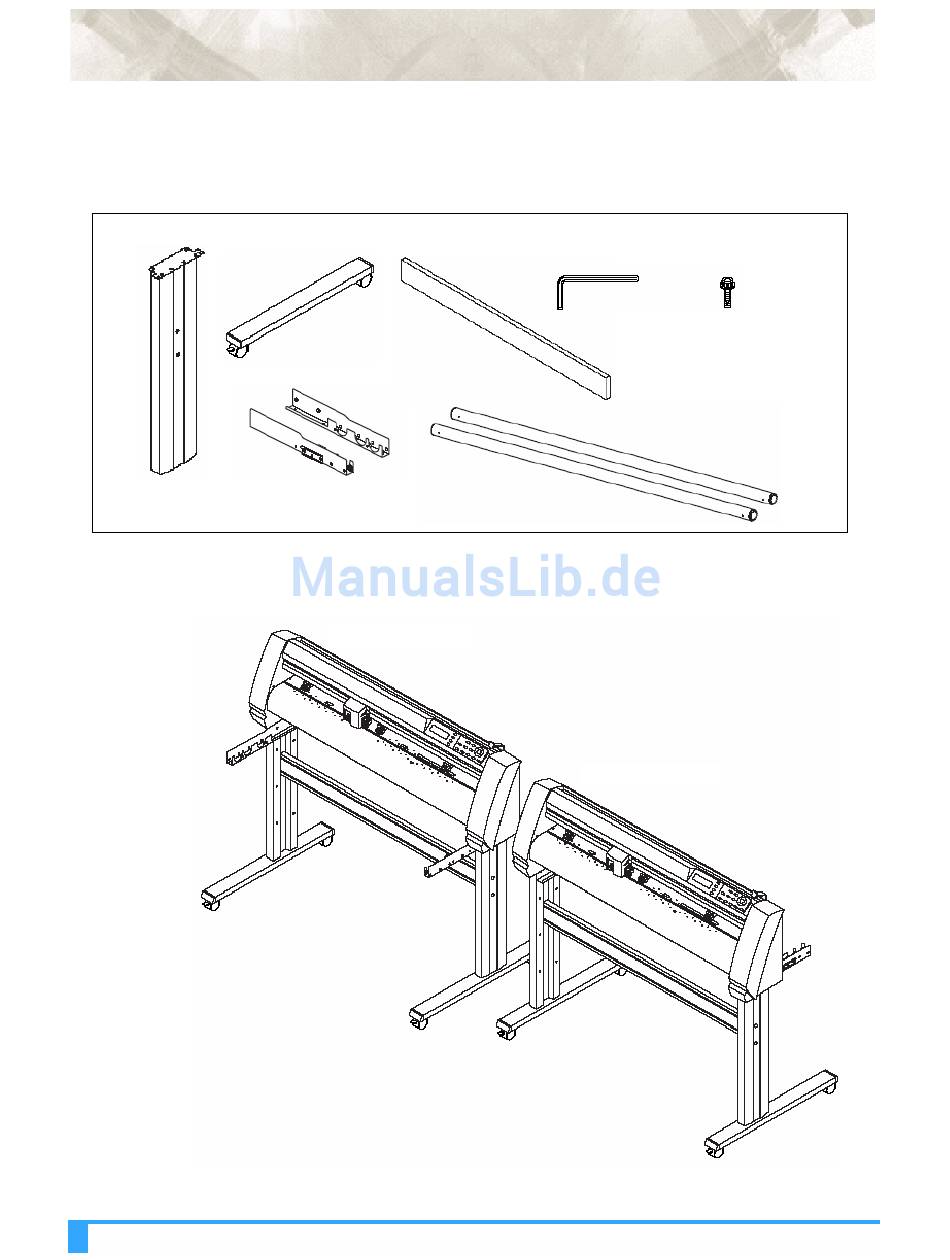

Der Standfuß und der Medienhalter bestehen aus den folgenden Einzelteilen:
Seitenstütze, 2 x Sockelgruppe, 2 x
Medienhalterung, 2 x
M
Die Montagerichtung unterscheidet sich für Frontlade- und Rücklademodelle.
Auspacken: Montage des Plotters
Mittelstrebe, 1 x
Medienrollen, 2 x
S
ONTAGE DES TANDFUßES
<Fronteinzugsmodell>
Inbusschlüssel Innensechskantschrauben
für M5-Schrauben), 1 x (M5) x 20
<Rückeinzugsmodell>
