3-14

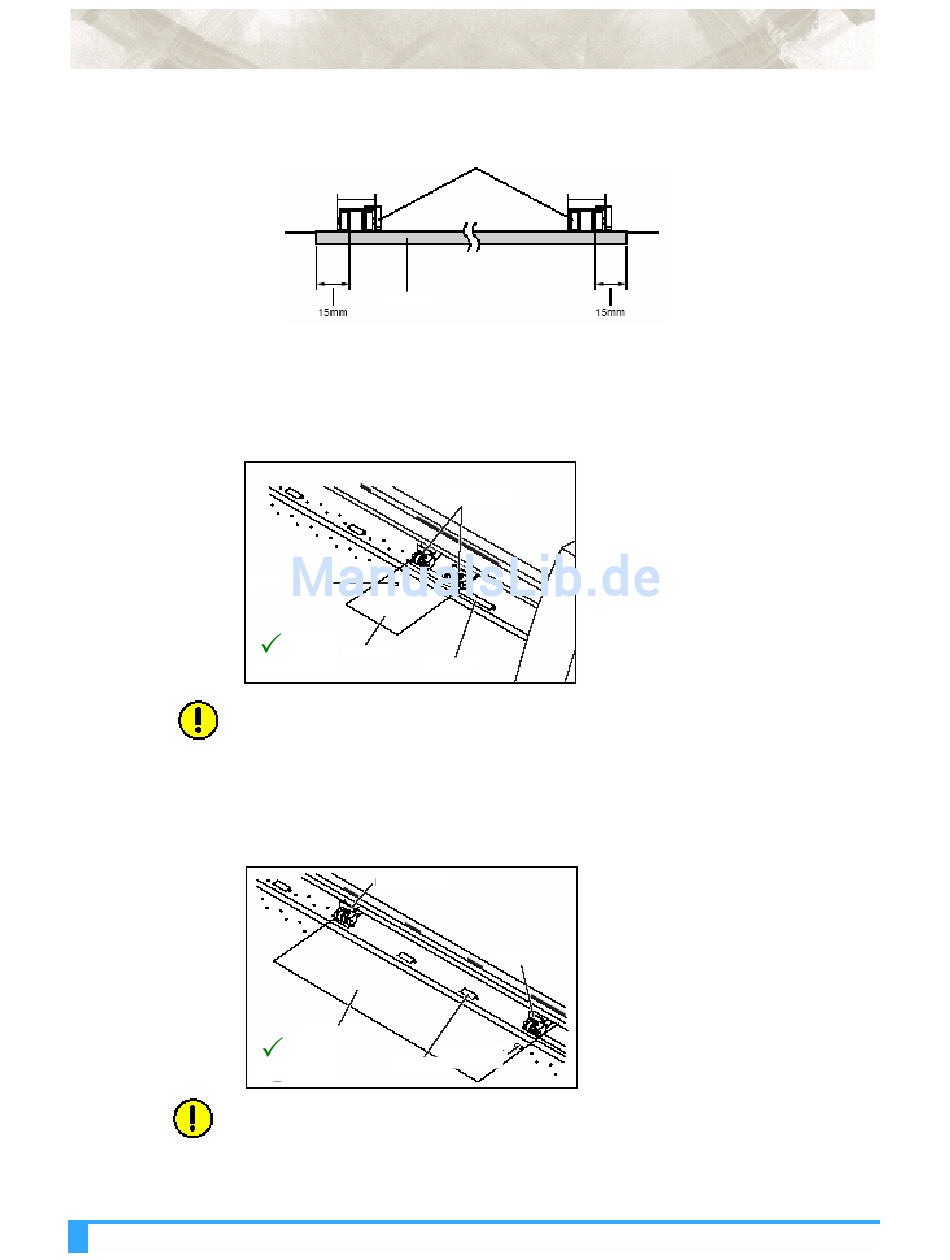

Bei sehr langen Medien (mindestens 2 Meter)
Platzieren Sie die Klemmrollen in von mind. 15 mm Abstand von den Medienkanten.
Bei einer Medienbreite von 100 bis 160 mm
Platzieren Sie die beiden rechten Klemmrollen so, dass sie, von vorn betrachtet, über der langen
Gritrolle auf der rechten Plotterseite liegen. Legen Sie das Medium so ein, dass dessen linke Kante mit
dem linken Ende der Gritrolle überein stimmt und platzieren Sie dann die Klemmrollen über beiden
Kanten. Nicht benötigte Klemmrollen müssen in die Standby-Position gefahren werden.
VORSICHT:
Bei einer Medienbreite von 160 bis 540 mm
Platzieren Sie die beiden rechten Klemmrollen so, dass sie sich, von vorn betrachtet, an den Kanten des
Mediums befinden. Stellen Sie sicher, dass beide Klemmrollen über den Gritrollen platziert werden.
Nicht benötigte Klemmrollen müssen in die Standby-Position gefahren werden.
VORSICHT:
Vorbereitungen: Ausrichten der Klemmrollen
Medium
Mediensensor
OK
Medium
Gritrolle
•
Das Medium muss mindestens 125 mm lang sein.
•
Das Medium muss immer über dem Mediensensor liegen.
Klemmrolle
Medium
OK
Gritrolle
•
Das Medium muss immer über dem Mediensensor liegen.
Klemmrollen
Klemmrolle
Klemmrolle
Medien-
sensor
