6.13 Einstellen des Passermarken-Lesebereiches
Diese Funktion ermöglicht die Änderung der Startposition für das Scannen, indem einfach der Abstand
zwischen Passermarken angegeben wird. Der Plotter scannt dadurch keine Bereiche, in denen keine
Passermarken vorkommen, womit sich die Zeitspanne zur Erkennung der Marken reduziert. Diese
Funktion verhindert außerdem, dass Schmutz oder Fremdkörper auf dem Medium fälschlicherweise als
Passermarken erkannt werden. Es können bis zu drei Marken erkannt werden.
H H I I N N W W E E I I S S
H I N W E I S
VORSICHT: Wenn der angegebene Wert größer als das Medium ist, kann es nicht erkannt werden.
E
1.
2.
3.
•
Wenn 0 mm als Abstand angegeben wurde, springt der Plotter beim Lesen nicht zwischen
den Marken, sondern setzt die Suche fort, bis die nächste Passermarke gefunden wird.
•
Bei der 2-Punkt-Registrierung wird der Wert für die Y-Achse ignoriert.
•
Geben Sie einen ca. 10 mm geringeren Abstand an als der Abstand zwischen den
Passermarken für die X-Achse, in Richtung des Medieneinzugs, und der Abstand zwischen
den Passermarken für die Y-Achse, in Richtung der Werkzeugkopfbewegung, beträgt (siehe
nachfolgende Diagramme).

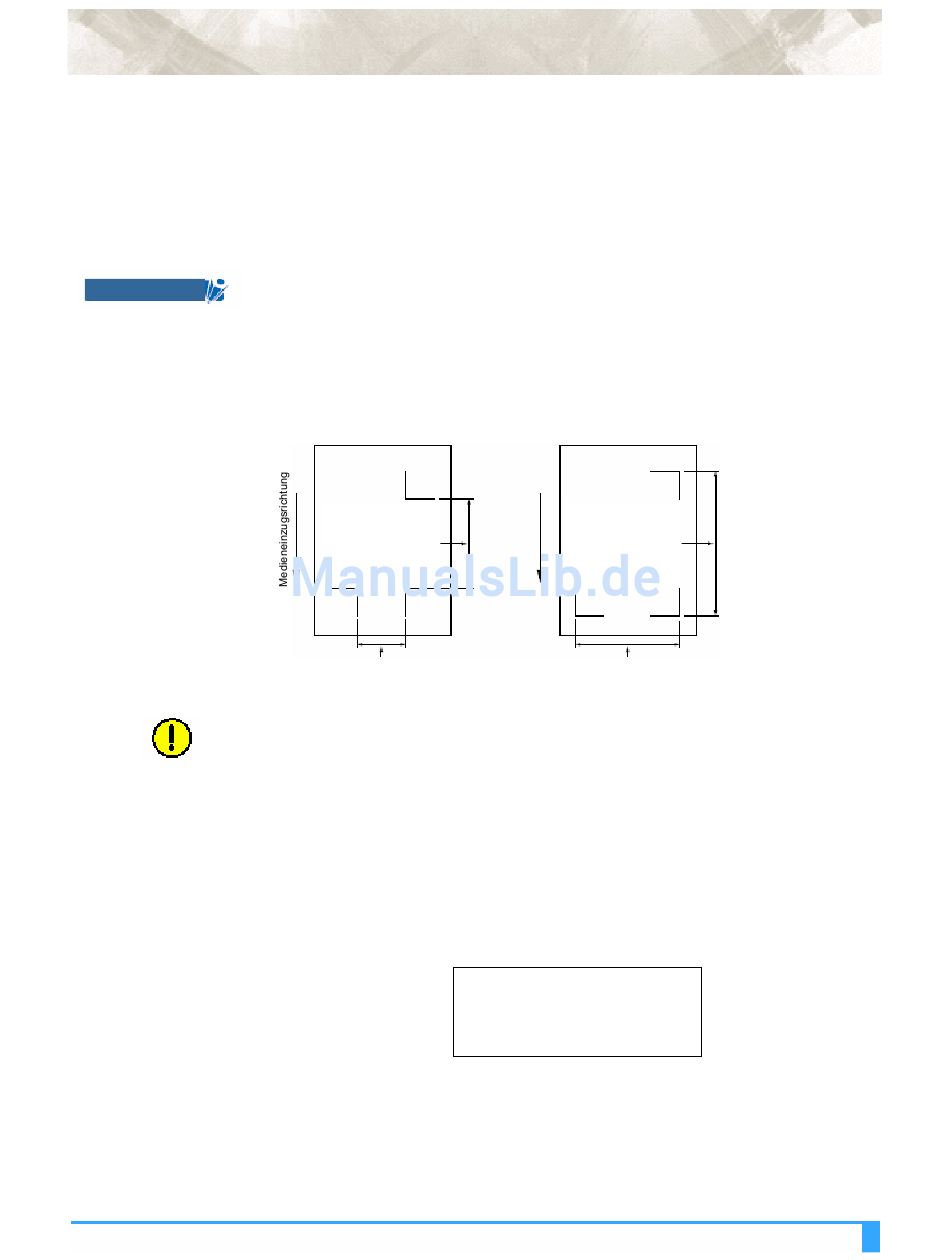

Passermarkenmuster 1
Verwenden Sie diesen
Abstand als Referenz,
wenn Sie den
Passermarken-
Lesebereich für die X-
Achse bestimmen
Verwenden Sie diesen Abstand
als Referenz, wenn Sie den
Passermarken-Lesebereich für
die Y-Achse bestimmen
INSTELLVORGANG
Drücken Sie ACHSE/R.M.S.
Wenn der Passermarkermarken-Modus aktiviert wurde, erscheint folgendes Menü.
Anm.: Wenn der Passermarken-Modus noch nicht aktiviert ist, erscheint das Menü zur
Achsausrichtung. Wenn Sie die Passermarkenfunktionen benutzen wollen, drücken Sie
WEITER, um den Prozess abzubrechen und lesen Sie dann im Abschnitt 6.12, „Einstellen
des Passermarken-Modus" für nähere Informationen darüber, wie der Passermarkenmodus
eingestellt wird, nach.
Drücken Sie F1 (AUTO PASSERMARKE). Es erscheint folgendes Menü.
Profi-Funktionen und Anwendungen: Einstellen des Passermarken-Lesebereiches
Passermarkenmuster 2
Verwenden Sie diesen
Abstand als Referenz,
wenn Sie den
Passermarken-
Lesebereich für die X-
Achse bestimmen
Verwenden Sie diesen Abstand
als Referenz, wenn Sie den
Passermarken-Lesebereich für
die Y-Achse bestimmen
AUTO PASSERMARKEN>
SKIP>
AUTO>
MANUELL>
6-27
