6.4 Einstellen des Schneid-/Plotbereiches

Die Funktionen Rechts Oben (RO) und Links Unten (LU) dienen der Spezifizierung des effektiven
Schneid- bzw. Plotbereiches. Alle Daten, die außerhalb des angegebenen Bereiches liegen, werden
ignoriert. Beachten Sie, dass die Veränderung des Schneid-/Plotbereiches auch den Ursprungspunkt
entsprechend der Bewegung des Schneid- bzw. Plotbereiches verlagert.

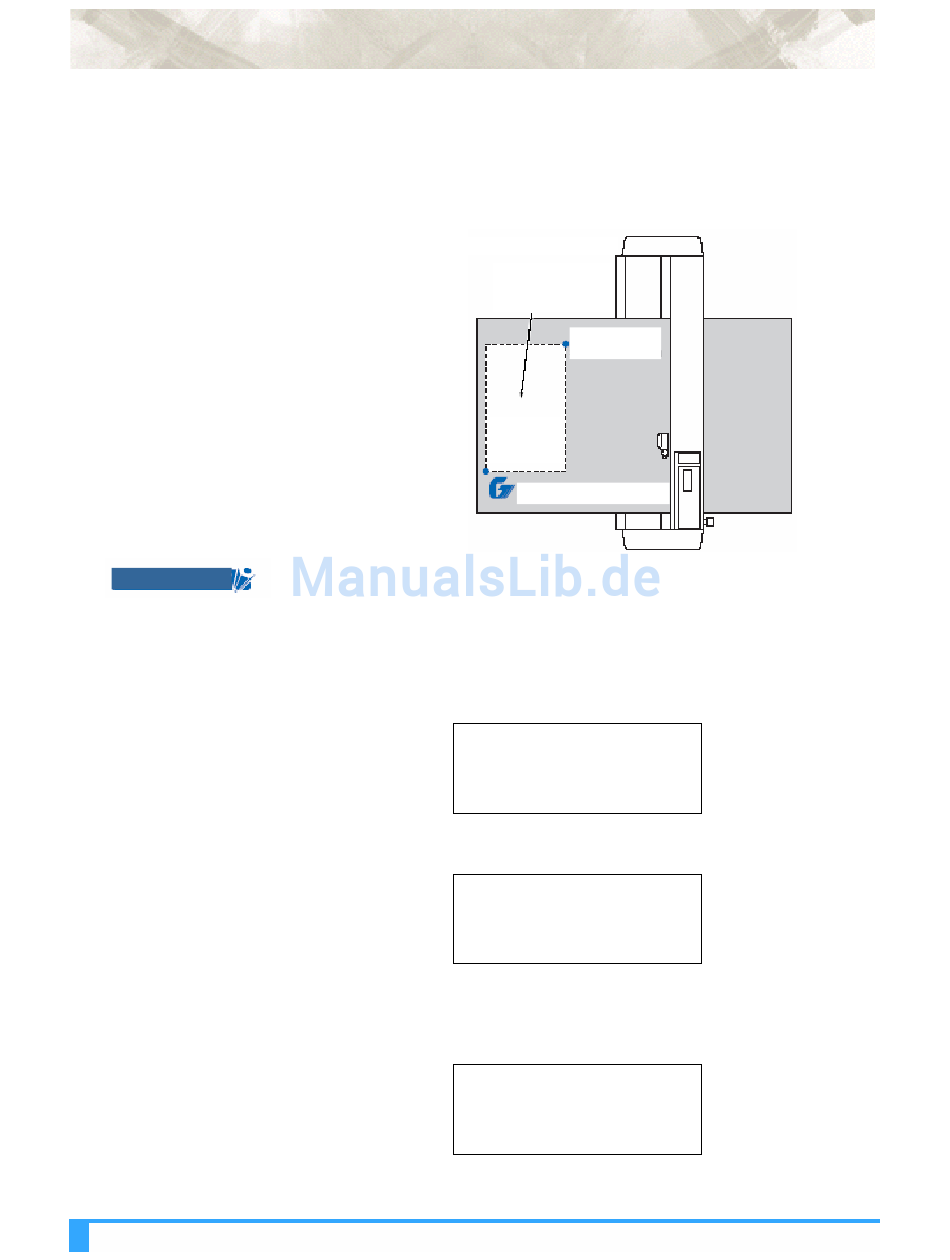

< Ein zugeschnittenes Blatt ist in das Rückeinzugsmodell eingelegt >
H H I I N N W W E E I I S S
H I N W E I S
E
1.
2.
3.
4.
5. Mit den POSITION-Tasten bewegen Sie den Werkzeugkopf an die gewünschte untere linke
Einstellposition.
Profi-Funktionen und Anwendungen: Einstellen des Schneid-/Plotbereiches
•
Für das Fronteinzugsmodell muss die obige Abbildung um 180 Grad gedreht werden.
INSTELLVERFAHREN
Drücken Sie die Taste MENÜ.
Drücken Sie WEITER, bis das folgende Menü erscheint.
Drücken Sie F2 (FLAECHENPARAMETER). Es erscheint folgendes Menü.
Anm.: NULLPUNKT wird nur in HP-GL angezeigt .
Drücken Sie F2 (FLÄCHE). Es erscheint folgendes Menü.
Schneiden/Plotten
erfolgt nur in diesem
Bereich
Rechte obere
Einstellposition
linke untere
Einstell-
position
vorher bearbeitetes Muster
SCHNITTSTELLE>
FLAECHENPARAMETER>
FUNKTION 1>
FUNKTION 2>
NULLPUNKT>
FLAECHE>
ERWEITERT>
SEITENLAENGE>
LINKS UNTEN SETZEN
VORGABE>
X = 0 mm
Y = 0 mm
