6-40
7.
8.
9.
10. Drücken Sie F3 (PARAMETER SETZEN). Es erscheint folgendes Menü.
11. Messen Sie den Abstand zwischen vorgedruckter und geplotteter Kreuzmarke und geben Sie dann
12. Drücken Sie EINGABE, um Ihre Einstellungen zu speichern.
13. Drücken Sie WEITER, damit der Plotter in den Bereitschaftsstatus zurückkehrt.
H H
I I
N N
W W
E E
I I
S S
H
I
N
W
E
I
S

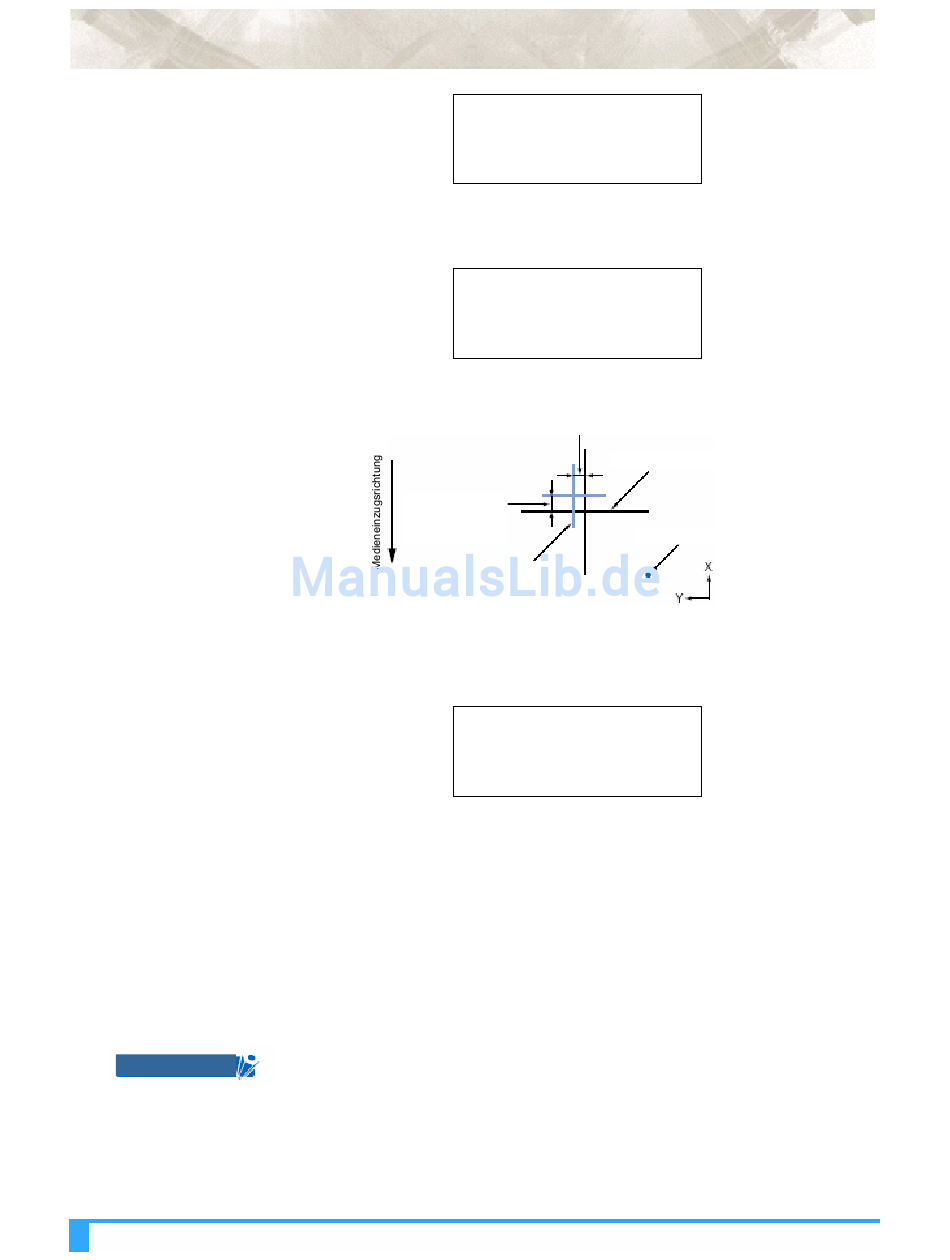

Profi-Funktionen und Anwendungen: Einstellen des SENSOR-OFFSET (Methode 2)
Drücken Sie F4 (METHODE 2). Es erscheint folgendes Menü.
Mit den POSITION-Tasten bewegen Sie den Werkzeugkopf zu der Position, an der die Kreuzmarke
geplottet werden soll und drücken F4 (SCAN).
Die erste Kreuzmarke wird geplottet. Es erscheint folgendes Menü.
Setzen Sie den Stift, für den die Stiftbedingung 1 spezifiziert wurde, an der erkannten Position in den
Werkzeugkopf ein und drücken Sie dann EINGABE.
Wert für Abstandskorrektur der Y-Achse
Wert für
Abstandskorrektur
der X-Achse
zweite Kreuzmarke; geplottet
ach dem Lesen der ersten
Kreuzmarke
Nachdem die Kreuzmarke gelesen wurde, verwenden Sie den Stift für den die Stiftbedingung 2
spezifiziert wurde, um eine zweite Kreuzmarke zu zeichnen.
den Korrekturwert ein.
Die anzugebenden Korrekturwerte hängen von dem tatsächlichen Versatz zwischen der ersten und
zweiten Kreuzmarke ab. In der obigen Abbildung, zum Beispiel, ist ein Versatz sowohl in X- als auch
Y-Richtung vorhanden. Also müssen X = -**,* mm und Y = **,* mm eingegeben werden.
Drücken Sie F3 oder F4, zur Auswahl der X- oder Y-Achse. Mit den (▲▼) POSITION-Tasten
erhöhen oder verringern Sie den Wert. Drücken Sie F2 (+/-) zum Wechseln des Vorzeichens. (Tritt
kein Versatz auf, drücken Sie einfach die Taste EINGABE).
Diese Einstellung verbleibt selbst dann im internen Speicher, wenn der Plotter ausgeschaltet
wird.
Es können sowohl Schneidmesser als auch Plotterstifte benutzt werden.
SENSOR OFFSET ADJUST
PARAMETER SETZEN>
SCAN>
STIFT WECHSELN
SCAN>
erste geplottete Kreuzmarke
Stiftposition zu Beginn des Plottens
SENSOR OFFSET ADJUST
X=
0,0 mm
X=
0,0 mm
