12.4 Leistungsdiagramme

Q Brennerbelastung in kW
Q relative Brennerbelastung
i
in %
G Gasart (Prüfgas)

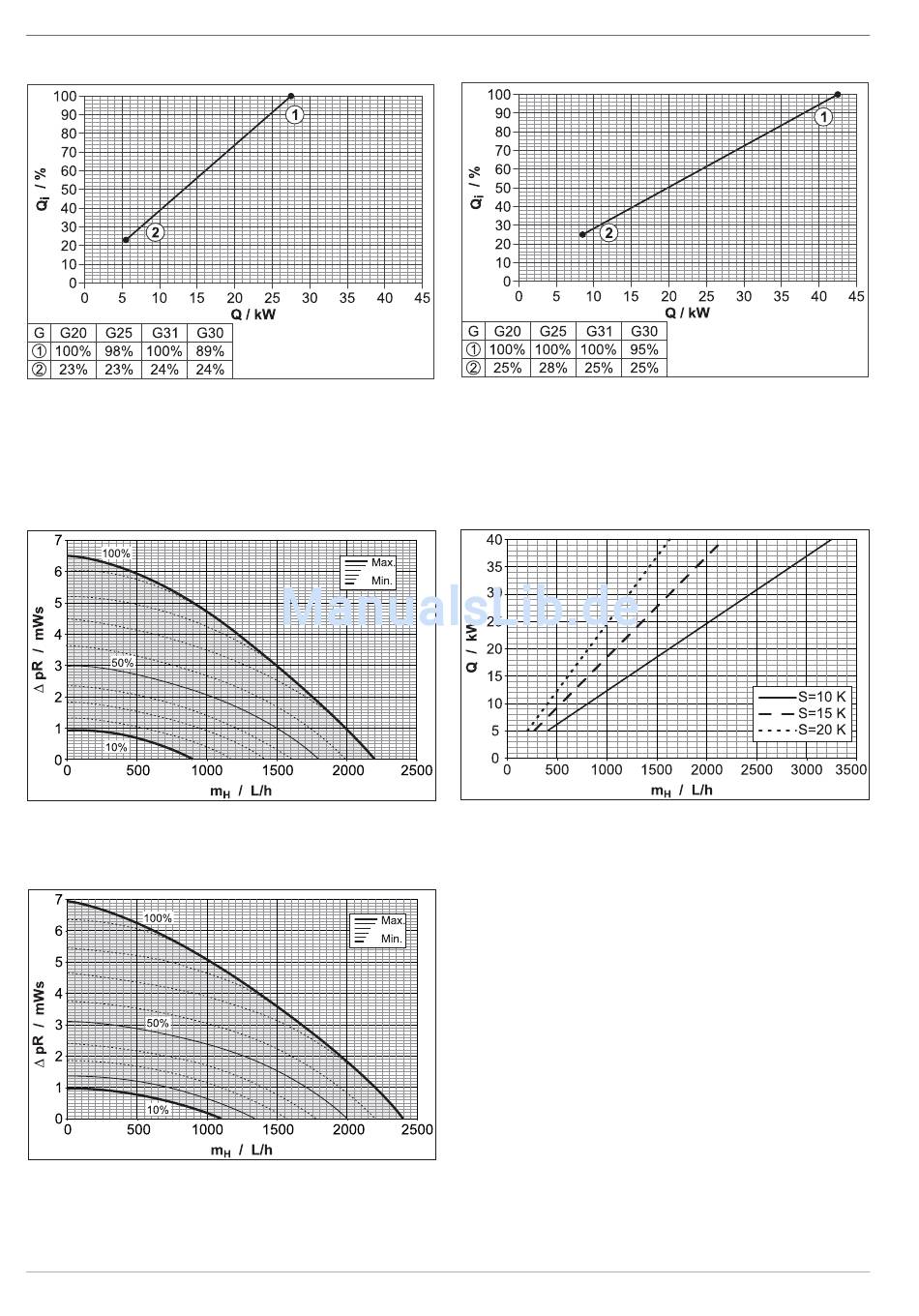

Bild 12-2 Zulässige Brennerbelastung des ROTEX A1 BG 25(F)-e
12.5 Durchflussmenge und Restförderhöhe
Δp
Restförderhöhe
R
m Durchfluss Heizungsnetz
H
Bild 12-4 Restförderhöhe A1 BG 25(F)-e
Δp
Restförderhöhe
R
m Durchfluss Heizungsnetz
H
Bild 12-5 Restförderhöhe A1 BG 40(F)-e
58
(1) maximal zulässige Brenner-
belastung
(2) minimal zulässige Brenner-
belastung
Bild 12-3 Zulässige Brennerbelastung des ROTEX A1 BG 40(F)-e
(Legende wie Bild 12-2)
Q Heizleistung
m Durchfluss Heizungsnetz
H
S Spreizung (t - t )
V R
Bild 12-6 Erforderliche Durchflussmengen abhängig von der Heizleis-
tung und der Auslegungs-Temperaturspreizung
