6 x Regelung

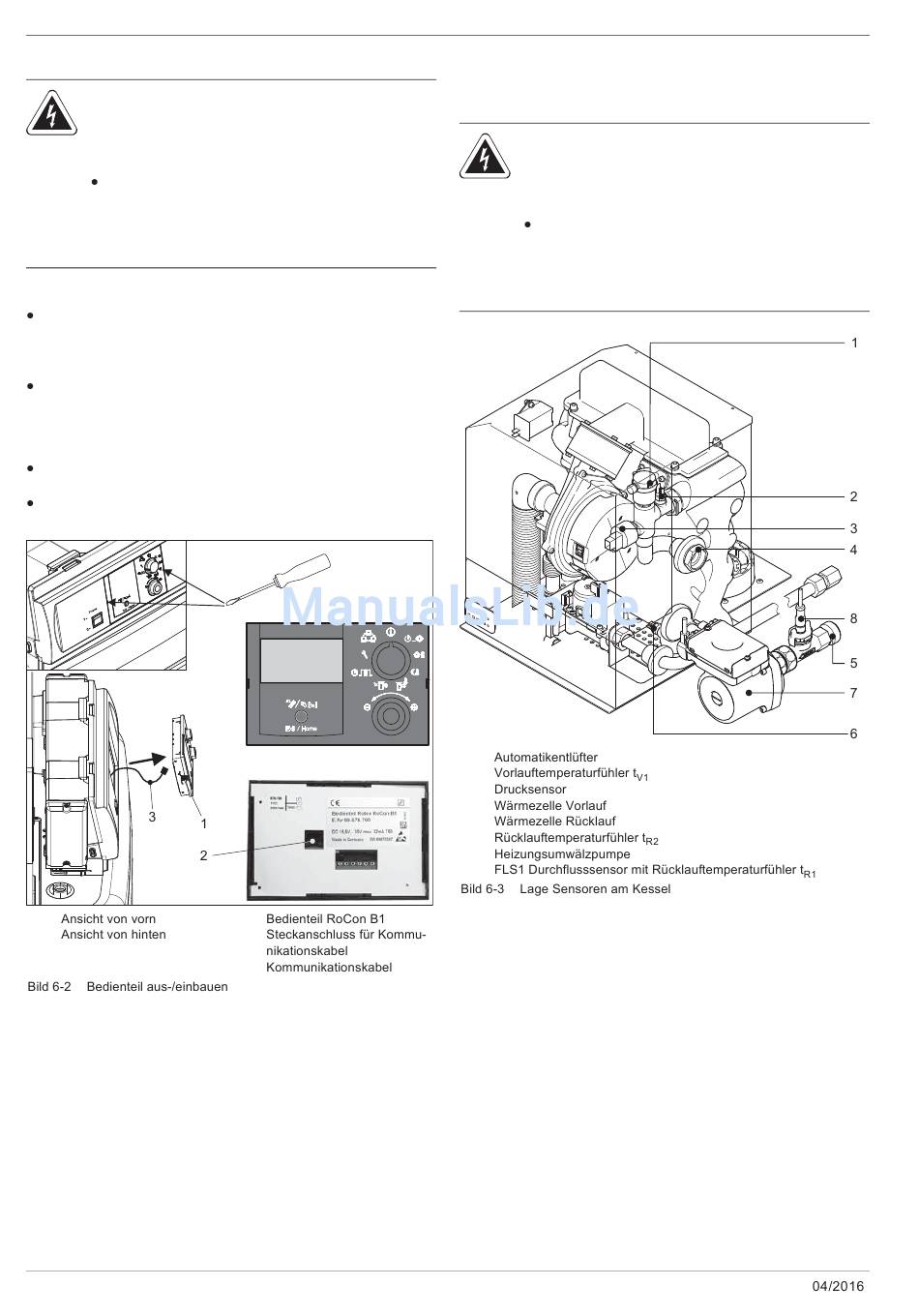

6.2 Bedienteil RoCon B1 austauschen

WARNUNG!
Strom führende Teile können bei Berührung zu einem
Stromschlag führen und lebensgefährliche Verlet-
zungen und Verbrennungen verursachen.
Vor Beginn der Wartungsarbeiten am Kessel-
schaltfeld dieses von der Stromversorgung
trennen (Sicherung, Hauptschalter ausschalten)
und gegen unbeabsichtigtes Wiedereinschalten
sichern.
Bedienteil ausbauen
Rastnasen durch leichtes Einschieben eines kleinen Flach-
schraubendrehers an beiden Seiten des Bedienteils
entriegeln (Bild 6-2, Pos.1) und Bedienteil nach vorn heraus-
ziehen.
Zum vollständigen Ausbau, das Kommunikationskabel
(Bild 6-2, Pos.3) auf der Rückseite des Bedienteils
ausstecken.
Bedienteil einbauen
Kommunikationskabel auf der Rückseite des Bedienteils
einstecken.
Bedienteil in den Schaltfeldausschnitt einschieben, bis die
Rastnasen wieder verriegeln.
A
B
34
A
B
1
2
3
6.3 Fühler austauschen
Geräteinterne Fühler (Bild 6-3) können getauscht werden, ohne
das Kesselschaltfeld öffnen zu müssen.
WARNUNG!
Strom führende Teile können bei Berührung zu einem
Stromschlag führen und lebensgefährliche Verlet-
zungen und Verbrennungen verursachen.
Vor Beginn der Arbeiten an der ROTEX GCU
compact diesen von der Stromversorgung trennen
(Sicherung, Hauptschalter ausschalten) und
gegen unbeabsichtigtes Wiedereinschalten
sichern.
1
2
3
4
5
6
7
8
FA ROTEX GCU compact -
