10.3 Steuerkurve und Rollenhebel
10.4 Parametereinstellungen für Fadenabschneider
42
1
2
3

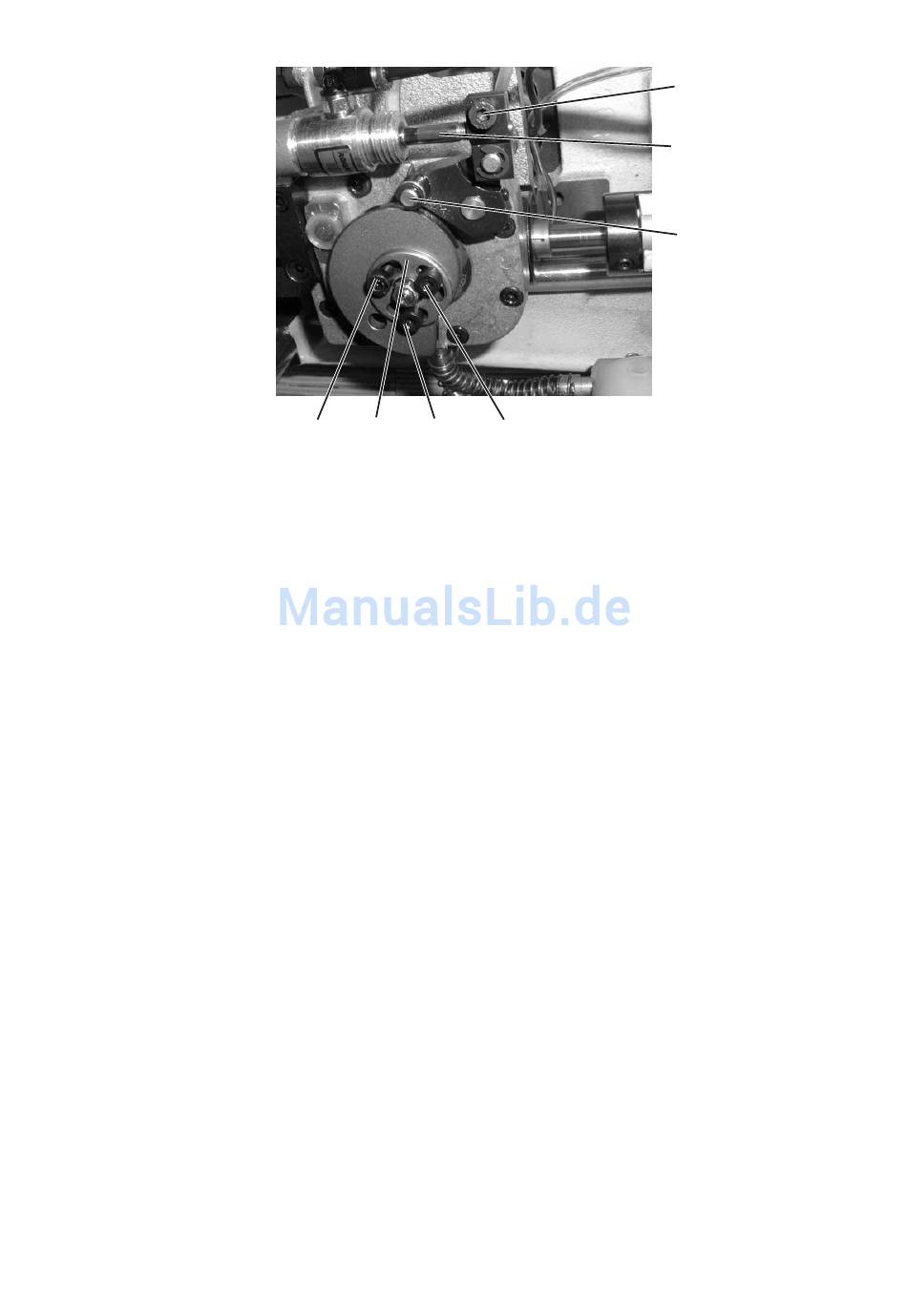

Regel und Kontrolle
Durch die Stellung der Steuerkurve ist der Zeitpunkt des
Messerschwenkens festgelegt.
In Fadenhebelhochstellung soll die Rolle am höchsten Punkt der
Steuerkurve anliegen.
Während des Nähens soll die Rolle die Steuerkurve nicht berühren. Der
Abstand zwischen Rolle und Steuerkurve soll 0,1 mm betragen.
Korrektur
Rolle zur Steuerkurve einstellen
–
Zum Einstellen des Abstands der Rolle zur Steuerkurve,
Schraube 5 lösen.
–
Kolbenstange 6 verdrehen, um den Abstand einzustellen.
–
Schraube 5 festziehen.
Steuerkurve drehen
–
Schrauben 1,3 und 4 an der Steuerkurve lösen.
–
Steuerkurve 2 so verdrehen, daß in Fadenhebelhochstellung die
Rolle am höchsten Punkt der Steuerkurve anliegt.
–
Schrauben 1, 3 und 4 wieder festziehen.
siehe Parameterblatt 9800 130014 PB52
4
5
6
7
