3.3.7

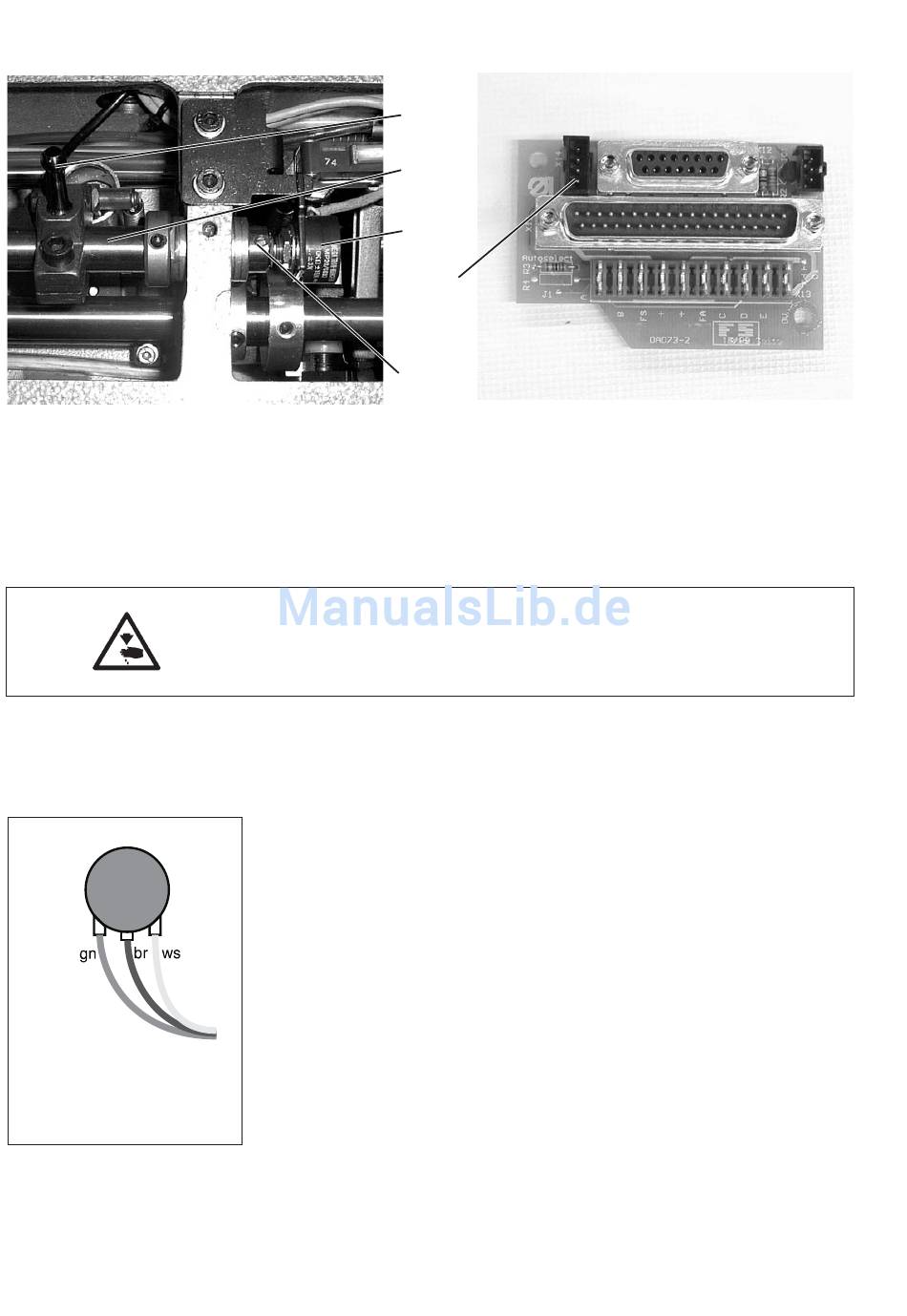

Potentiometer zur automatischen Stichzahlbegrenzung

a b c
16
1
2
3
X14
4
Die Nähmaschine ist mit dem Potentiometer zur Begrenzung der
Drehzahl bei größeren Hüben ausgestattet.
Das Potentiometer 3 ist über Welle 2, Hebel 1 und Kugelbolzen
mechanisch mit dem Stellrad auf dem Armdeckel verbunden.
Über Potentiometer 3 erkennt die Steuerung den eingestellten
Nähfußhub und paßt die Stichzahl automatisch an.
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Position des Potentiometers nur bei ausgeschalteter Nähmaschine
kontrollieren und einstellen.
Regel und Kontrolle
Die Nähmaschine ist entsprechend der folgenden Beschreibung zu
überprüfen.
Am Stellrad den kleinsten Füßchenhub "min" einstellen.
Deckel des Oberteilverteilers demontieren.
Stecker X14 vom Verteiler trennen.
Armdeckel entfernen.
Mit einem Ohmmeter den Widerstand am grünen (a) und braunen
Kabel (b) des Potentiometers 3 messen. Der Widerstand soll ca.
9 kOhm betragen.
Am Stellrad den größten Füßchenhub auf "max" stellen.
Hebel 1 in der Mitte des Nähkopfes bis zum Anschlag ziehen.
Mit einem Ohmmeter den Widerstand am grünen (a) und braunen
Kabel (b) des Potentiometers 3 messen. Der Widerstand soll ca.
1 kOhm betragen.
Die Einstellung ist anschließend mit dem Parameter 188 zu
überprüfen.
Armdeckel montieren.
Stecker X14 wieder an den Verteiler anschließen.
Deckel des Oberteilverteilers montieren.
