Inhalt
Vorwort und allgemeine Sicherheitshinweise
Teil 1: Bedienanleitung Kl. 768
1.
Produktbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.
Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . .
3.
Unterklassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.
Zusatzausstattungen . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.
Bedienen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.1
Nadelfaden einfädeln . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.2
Nadelfadenspannung einstellen . . . . . . . . . . . . . . . . . . . . . .
6.3
Nadelfadenspannung öffnen . . . . . . . . . . . . . . . . . . . . . . . .
6.4
Fadenregulator einstellen . . . . . . . . . . . . . . . . . . . . . . . . .
6.5
Greiferfaden aufspulen . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.6
Greiferfadenspule einsetzen . . . . . . . . . . . . . . . . . . . . . . . .
6.7
Greiferfadenspannung einstellen . . . . . . . . . . . . . . . . . . . . .
6.8
Nadel einsetzen und wechseln . . . . . . . . . . . . . . . . . . . . . .
6.9
Nähfüße lüften . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.10
Nähfüße in Hochstellung arretieren . . . . . . . . . . . . . . . . . . . .
6.11
Nähfußhub einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.11.1 Mechanische Näfußhubverstellung . . . . . . . . . . . . . . . . . . . .
6.11.2 Elektropneumatische Hubschnellverstellung (HP) . . . . . . . . . . . .
6.12
Nähfußdruck einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.13
Stichlänge einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.
7.1
Tasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.2
Leuchtdioden (LED) . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ausg./Edition: 07/99
. . . . . . . . . . . . . . . . . .
Seite:
5
5
6
6
6
D
9
9
9
9
10
11
12
13
14
15
15
16
16
17
18
18
19
19
19
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dürkopp Adler 768
Inhaltszusammenfassung für Dürkopp Adler 768
-
Seite 1: Inhaltsverzeichnis
Seite: Vorwort und allgemeine Sicherheitshinweise Teil 1: Bedienanleitung Kl. 768 Produktbeschreibung ......Bestimmungsgemäßer Gebrauch .... - Seite 2 Inhalt Seite: Steuerung und Bedienfeld ..... . . Allgemeines ....... . Tasten am Bedienfeld .
-
Seite 3: Produktbeschreibung

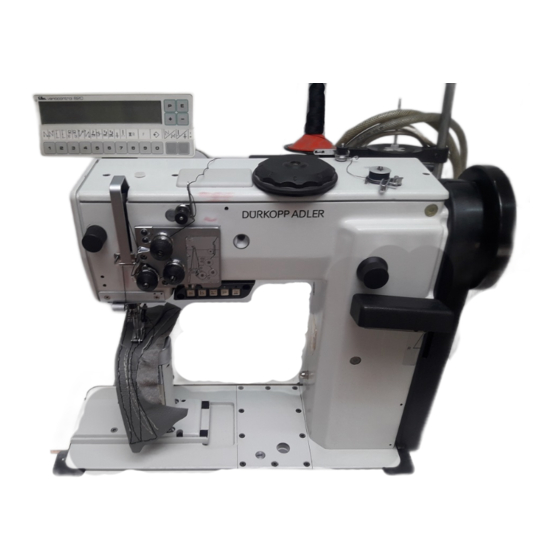

Zwangsläufige, stufenlose Stichzahlanpassung an die eingestellte Hubhöhe. Bestimmungsgemäßer Gebrauch Die 768 ist eine Spezialnähmaschine, die bestimmungsgemäß zum Nähen von schwerem Nähgut verwendet werden kann. Solches Nähgut ist in der Regel aus textilen Fasern zusammengesetztes Material oder aber Leder. Diese Nähmaterialien werden in der Bekleidungs-, der Wohn- und Autopolsterindustrie verwendet. -
Seite 4: Unterklassen
Unterklassen Kl. 768-274-FLP-HP: Zweinadel-Doppelsteppstich-Säulennähmaschine mit Unter- transport, Nadeltransport und alternierendem Fußobertransport Zusatzausstattungen Bestell-Nr. Zusatzausstattung 9822 510125 Lichtleiter-Nähleuchte mit Netzzuleitung, Wippschalter, anzubringen am Nähmaschinenarm 9880 767001 Nähleuchten-Anbausatz für Lichtleiter-Nähleuchte 9822 510125 9822 510001 Nähleuchte (Halogen) WALDMANN, mit Lampe 12V/20W, anzubringen auf dem Näh-... - Seite 5 Nadelsystem: 134-35 Nadelstärke (je nach E-Nr.): - min. [Nm] - max. [Nm] - serienmäßig [Nm] Nadelabstand (je nach E-Nr.): - min. [mm] - max. [mm] Max. Nähfadendicken: - Baumwolle [NeB] 10/3 - synthetischer Nähzwirn [Nm] 10/3 - Umspinnzwirn [Nm] 10/3 Spulenfassungsvermögen: - synthetischer Nähzwirn Nm 20/3: ca.
- Seite 6 Abb. a: Korrekte Fadenverschlingung in der Mitte des Nähgutes Abb. b: Nadelfadenspannung zu schwach oder Greiferfadenspannung zu stark Abb. c: Nadelfadenspannung zu stark oder Greiferfadenspannung zu schwach...
-
Seite 7: Bedienen
Bedienen Nadelfaden einfädeln Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten ! Der Nadelfaden darf nur bei ausgeschalteter Nähmaschine eingefädelt werden. – Nadelfaden wie aus der Abbildung ersichtlich einfädeln. Nadelfadenspannung einstellen Vorspannungen 1 Die Vorspannungen 1 sollen geringer eingestellt werden als die Hauptspannungen 3. –... -
Seite 8: Fadenregulator Einstellen
Fadenregulator einstellen Mit Fadenregulator 1 wird die für die Stichbildung benötigte Nadelfadenmenge reguliert. Die Einstellung hängt von folgenden Faktoren ab: - Nähgutdicke - Garneigenschaften - Stichlänge Ein genau eingestellter Fadenregulator gewährleistet ein optimales Nähergebnis bei ge- ringstmöglicher Nadelfadenspannung. Bei richtiger Einstellung muß die Nadelfadenschlinge mit geringer Spannung über die dickste Stelle des Greifers gleiten. -
Seite 9: Greiferfaden Aufspulen
Greiferfaden aufspulen Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten! Greiferfaden zum Aufspulen nur bei ausgeschalteter Näh- maschine einfädeln. Das Aufspulen des Greiferfadens darf nur bei arretierter Nähfußlüftung erfolgen. – Wenn das Aufspulen beim Nähen ohne untergelegtes Nähgut erfolgen soll: Nähfüße in gelüfteter Stellung arretieren (siehe Kapitel 6.9). –... -
Seite 10: Greiferfadenspule Einsetzen
Greiferfadenspule einsetzen Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Die Greiferfadenspule darf nur bei ausgeschalteter Näh- maschine gewechselt werden. Leere Greiferfadenspule entnehmen – Nähfuß lüften. – Greiferdeckel 3 aufklappen. – Spulengehäuseklappe 1 hochstellen. – Spulengehäuseoberteil 2 entfernen. – Leere Greiferfadenspule entnehmen. Greiferfaden einfädeln –... -
Seite 11: Greiferfadenspannung Einstellen
Greiferfadenspannung einstellen Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Greiferfadenspannung nur bei ausgeschalteter Näh- maschine einstellen. Spannungsfeder 2 einstellen – Greiferdeckel aufklappen. – Spannungsfeder 2 mit Regulierschraube 3 einstellen. Greiferfadenspannung erhöhen = Schraube 3 im Uhrzeigersinn drehen Greiferfadenspannung verringern = Schraube 3 gegen den Uhrzeigersinn drehen –... -
Seite 12: Nadel Einsetzen Und Wechseln
Nadel einsetzen und wechseln Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Nadeln nur bei ausgeschalteter Nähmaschine wechseln. – Handrad drehen, bis Nadelstange 1 ihre höchste Stellung erreicht hat. – Schraube 3 lösen. – Nadel nach unten aus Nadelhalter 2 herausziehen. – Neue Nadel bis zum Anschlag in die Bohrung des Nadelhalters 2 einschieben. Achtung! Von der Bedienseite aus gesehen muß... -
Seite 13: Nähfüße Lüften
Nähfüße lüften Die Säulennähmaschine Kl. 768 ist serienmäßig mit der elektropneumatischen Näh- fußlüftung (FLP) ausgestattet. Sie ermöglicht es, die Nähfüße während des Nähens zu lüften. – Pedal halb zurücktreten. – Die Nähmaschine stoppt in der 1. Position (Nadeln unten). Die Nähfüße lüften. -
Seite 14: Nähfußhub Einstellen
6.11 Nähfußhub einstellen 6.11.1 Mechanische Nähfußhubverstellung Die Höhe des Nähfußhubes wird am Stellrad 1 auf dem Armdeckel eingestellt. Vorsicht Verletzungsgefahr ! Nähfußhub nur bei ausgeschalteter Nähmaschine ein- stellen. – Stellrad 1 verdrehen. min., A, B, C, D, E, F, max. min. -
Seite 15: Elektropneumatische Hubschnellverstellung (Hp)
6.11.2 Elektropneumatische Hubschnellverstellung (HP) Die Säulennähmaschine Kl. 768 ist serienmäßig mit der elektropneumatischen Hub- schnellverstellung (HP) ausgestattet. Bei Verdickungen im Nähgut oder zum Übernähen von Quernähten kann der maximale Nähfußhub während des Nähens wie folgt zugeschaltet werden: – Taste 1 des Tastenblocks am Nähmaschinenarm drücken. -
Seite 16: Nähfußdruck Einstellen
6.12 Nähfußdruck einstellen Der Nähfußdruck wird am Drehknopf 1 eingestellt. – Nähfußdruck erhöhen = Drehknopf 1 im Uhrzeigersinn drehen Nähfußdruck verringern = Drehknopf 1 gegen den Uhrzeigersinn drehen 6.13 Stichlänge einstellen Die Stichlänge wird am Drehknopf 2 eingestellt. – Stichlänge erhöhen = Drehknopf 2 im Uhrzeigersinn drehen Stichlänge verringern = Drehknopf 2 gegen den Uhrzeigersinn drehen... -
Seite 17: Tastenblock Am Nähmaschinenarm
Tastenblock am Nähmaschinenarm Tasten Taste Funktion Nadel in Hoch- bzw. Tiefstellung positionieren (Stich - für - Stich) Maximalen Nähfußhub zuschalten Zusatzfadenspannung ein-/ausschalten Anschlag für Nahtmittenführung ein-/ausschalten Leuchtdioden (LED) Anzeige Maximaler Nähfußhub aktiviert Nähantrieb eingeschaltet Zusatzfadenspannung eingeschaltet Anschlag für Nahtmittenführung eingeschaltet... -
Seite 18: Steuerung Und Bedienfeld
Steuerung und Bedienfeld ACHTUNG ! In dieser Betriebsanleitung sind nur die Funktionen der Tasten und die Änderung der Parameter durch die Bedien- person aufgeführt. Die ausführliche Beschreibung der Steuerung entnehmen Sie bitte der beiliegenden aktuellen Betriebsanleitung des Motorenherstellers. Allgemeines Über das Bedienfeld wird die Steuerung programmiert, und es werden die Funktionen für die jeweilige Naht eingestellt. -
Seite 19: Tasten Am Bedienfeld
Tasten am Bedienfeld Taste Funktion Einstellungen Programmiermodus aufrufen bzw. beenden Änderung eines Parameterwertes bestätigen Angezeigten Parameterwert vergrößern Angezeigten Parameterwert verringern Anfangsriegel oder Anfangsstichverdichtung EINFACH/DOPPELT/AUS Endriegel oder Endstichverdichtung EINFACH/DOPPELT/AUS Autom. Fußlüftung bei Stop in der Naht EIN/AUS Autom. Fußlüftung nach Abschneidevorgang EIN/AUS Grundposition Nadel (UT/OT) POSITION 1/POSITION 2... -
Seite 20: Bedienung Der Steuerung V810
Symbol Funktion Automatische Drehzahl wirksam Lichtschranke eingeschaltet Maschine läuft Begrenzte Drehzahl wirksam Bedienung der Steuerung V810 Durch Drücken der Zifferntasten und einigen Symboltasten am Bedienteil ist es möglich, Funktionen ein- oder auszuschalten. Taste 3: Autom. Fußlüftung Autom. Fußlüftung bei Stop in der Naht ein: Rechter Pfeil über Taste 3 ein. -
Seite 21: Parameterwerte Ändern
Parameterwerte ändern ACHTUNG ! Zum Abschluß der Parameteränderung unbedingt einen Nähablauf durchführen. Erst dann wird die geänderte Einstellung endgültig abgespeichert. Wird nicht genäht, geht die neue Einstellung beim Ausschalten des Hauptschalters verloren! Das Ändern bzw. Ein- oder Ausschalten von Parametern erfolgt über die Tasten "P", "E", "+"... -
Seite 22: Nähen
Nähen Bei der Beschreibung des Nähens wird von folgenden Voraussetzungen ausgegangen: – Es handelt sich um eine Spezialnähmaschine der Unterklasse 768-274-FLP-HP. – Am Bedienfeld sind folgende Funktionen eingestellt: Stichzählung: Grundposition der Nadeln: UNTEN (Position 1) Autom. Nähfußlüftung bei Stop in der Naht:... - Seite 23 Zwischenriegel nähen - Stichstellergriff 1 nach unten drücken. Die Maschine näht rückwärts, solange Stich- stellergriff 1 gedrückt ist. Die Drehzahl wird durch das Pedal bestimmt. - Taste 2 drücken oder Knieschalter betätigen. Quernaht übernähen. Der maximale Nähfußhub wird zugeschaltet. (maximaler Nähfußhub) Die Drehzahl wird auf 1600 min begrenzt.
-
Seite 24: Wartung
Wartung Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten! Die Wartung der Nähmaschine darf nur im ausgeschalteten Zustand erfolgen. Die Wartungsarbeiten müssen spätestens nach den in den Tabellen angegebenen Wartungsintervallen vorgenommen werden (siehe Spalte "Betriebsstunden"). Bei der Verarbeitung stark flusender Materialien können sich kürzere Wartungs- intervalle ergeben. - Seite 25 Durchzuführende Erläuterung Betriebs- Wartungsarbeit stunden Nähmaschinenoberteil - Nähstaub, Fadenreste u. Besonders zu reinigende Stellen: Schneidabfälle entfernen. - Bereich unter Stichplatte 1 - Transporteure - Bereich um die Greifer 2 - Spulengehäuseoberteile 3 - Innenseiten der Greiferdeckel 4 - Nadelfadenspannungen - Ölfangmulde säubern. - Nähstaub und Ölrückstände mit einem Putzlappen entfernen Nähantrieb...
-
Seite 27: Ölschmierung
10.2 Ölschmierung Vorsicht Verletzungsgefahr ! Öl kann Hautausschläge hervorrufen. Vermeiden Sie längeren Hautkontakt. Waschen Sie sich nach Kontakt gründlich. ACHTUNG ! Die Handhabung und Entsorgung von Mineralölen unter- liegt gesetzlichen Regelungen. Liefern Sie Altöl an eine autorisierte Annahmestelle ab. Schützen Sie Ihre Umwelt. Achten Sie darauf, kein Öl zu verschütten. -
Seite 28: Zusatzausstattungen
Zusatzausstattungen 11.1 Nahtmittenführung (nur wenn 768-E2/... vorhanden) Allgemeines Die Nahtmittenführung dient als Führungshilfe beim Absteppen. Das Führungsstück soll die Nahtmitte führen, damit der Abstand der Nahtmitte zur linken und rechten Nadel gleich groß ist. Auflagedruck des Anschlages für die Nahtmittenführung ACHTUNG! Der Druck für die Nahtmittenführung darf maximal 2 bar...
