Nadelstangenhöhe
30
1
2
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Nadelstangenhöhe nur bei ausgeschalteter Nähmaschine kontrollieren
und einstellen.
Regel und Kontrolle

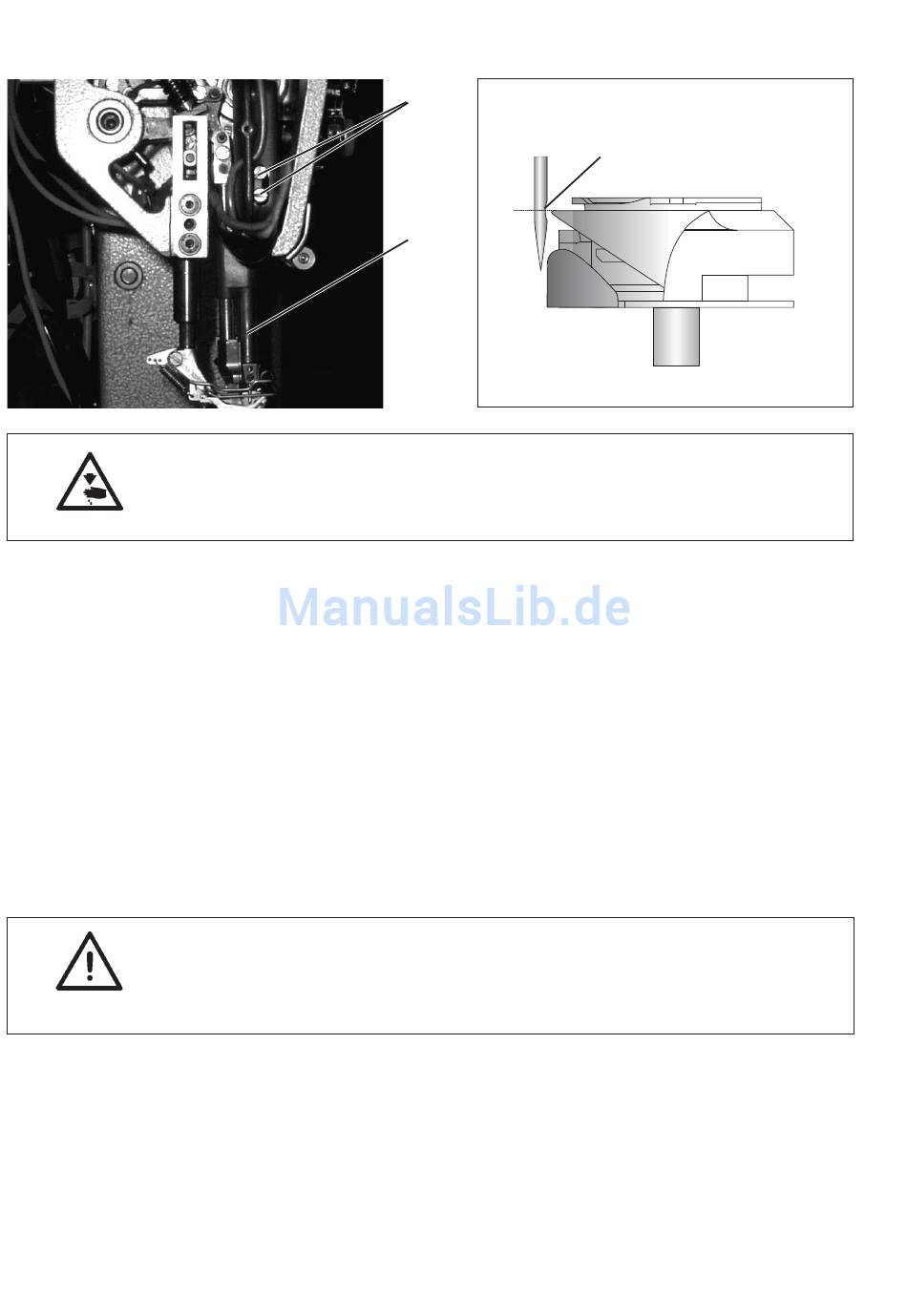

In Schleifenhubstellung muß die Greiferspitze auf Mitte der
Nadelhohlkehle 3 stehen.
–
Nadel am Handrad in Schleifenhubstellung drehen.
In Schleifenhubstellung steht die Greiferspitze auf Nadelmitte
(siehe Kapitel 7.1).
–
Position der Greiferspitze zur Nadelhohlkehle 3 kontrollieren.
Korrektur
–
Kopfdeckel entfernen.
–
Beide Schrauben 1 lösen.
–
Nadelstange 2 in der Höhe verschieben, bis die Greiferspitze auf
Mitte der Nadelhohlkehle 3 steht.
Achtung!
Beim Verschieben darf Nadelstange 2 nicht verdreht werden.
–
Schrauben 1 festziehen.
ACHTUNG !
Nach einer Korrektur der Nadelstangenhöhe:
–
Position des Greiferschutzes prüfen und evtl. korrigieren (siehe
Kapitel 7.4).
Eine falsche Einstellung der Nadelstangenhöhe kann folgende
Auswirkungen haben:
–
Beschädigungen der Greiferspitze
–
Festklemmen des Greiferfadens zwischen Nadel und Nadelschutz
–
Fehlstiche und Fadenbrechen
