3.2.4

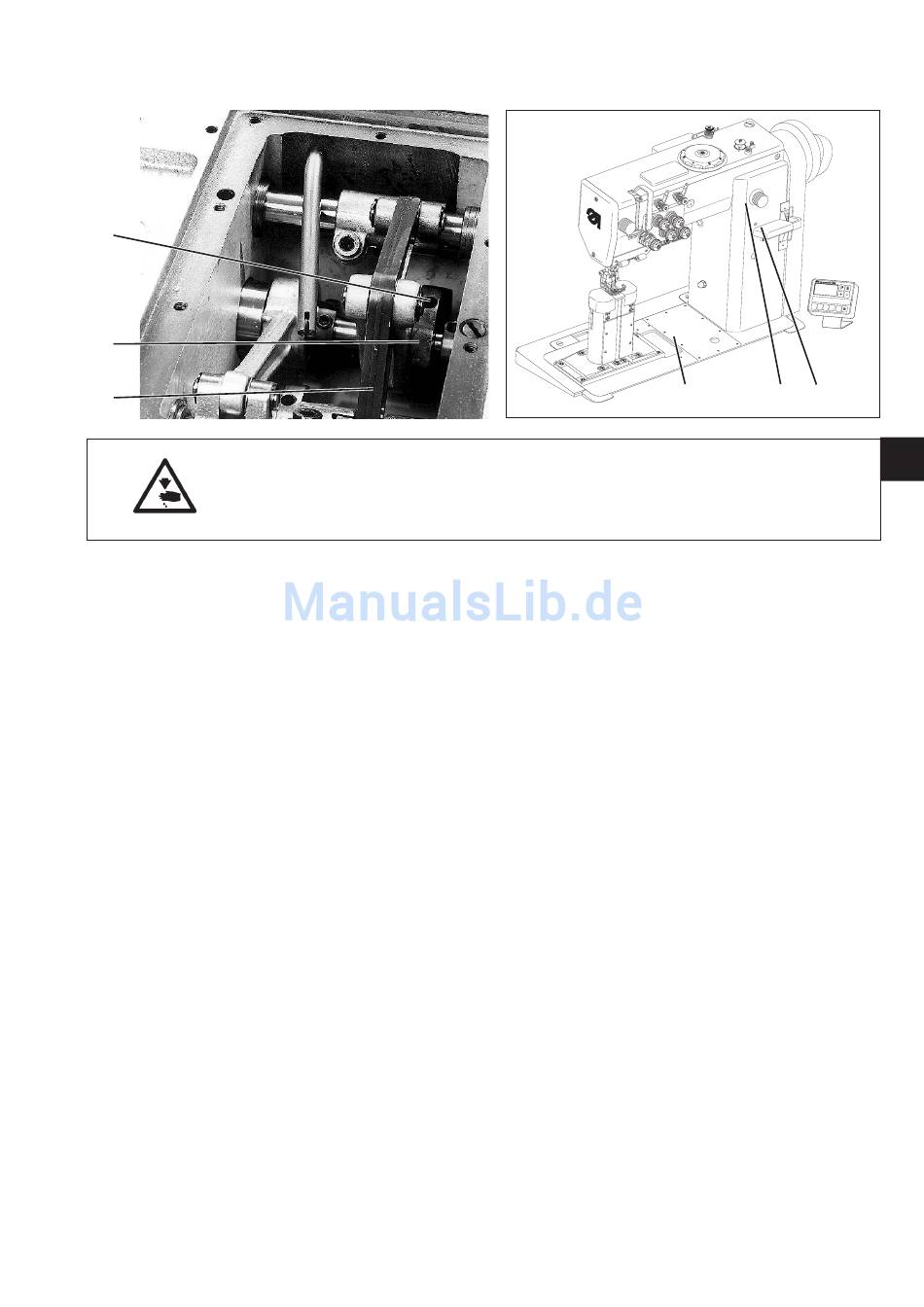

Vorschubbewegung des Transporteurs
1
2
3
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Vorschubbewegung des Transporteurs nur bei ausgeschalteter
Näh-maschine kontrollieren und einstellen.
Regel und Kontrolle
Wenn sich die Nadel von ihrer Tiefstellung 0,5 mm nach oben bewegt
hat, dürfen Nadel und Transporteur bei Betätigung des
Stichstellergriffes 6 keine Vorschubbewegung ausführen.
–
Maximale Stichlänge einstellen.
Drehknopf 5 dazu bis zum Anschlag im Uhrzeigersinn drehen.
–
Handrad drehen, bis die Nadel 0,5 mm über ihrem unteren Totpunkt
steht.
–
Stichstellergriff 6 nach unten drücken und Nadel beobachten.
Korrektur
–
Schrauben 1 (2 Stück) lösen.
–
Exzenter 2 einstellen.
Die Nadel darf sich 0,5 mm nach dem unteren Totpunkt nicht
bewegen.
Exzenter 2 axial ausrichten.
Die Zugstange 3 soll mittig zur Lauffläche des Exzenters stehen.
–
Schrauben 1 (2 Stück) wieder festziehen.
4
5
6
