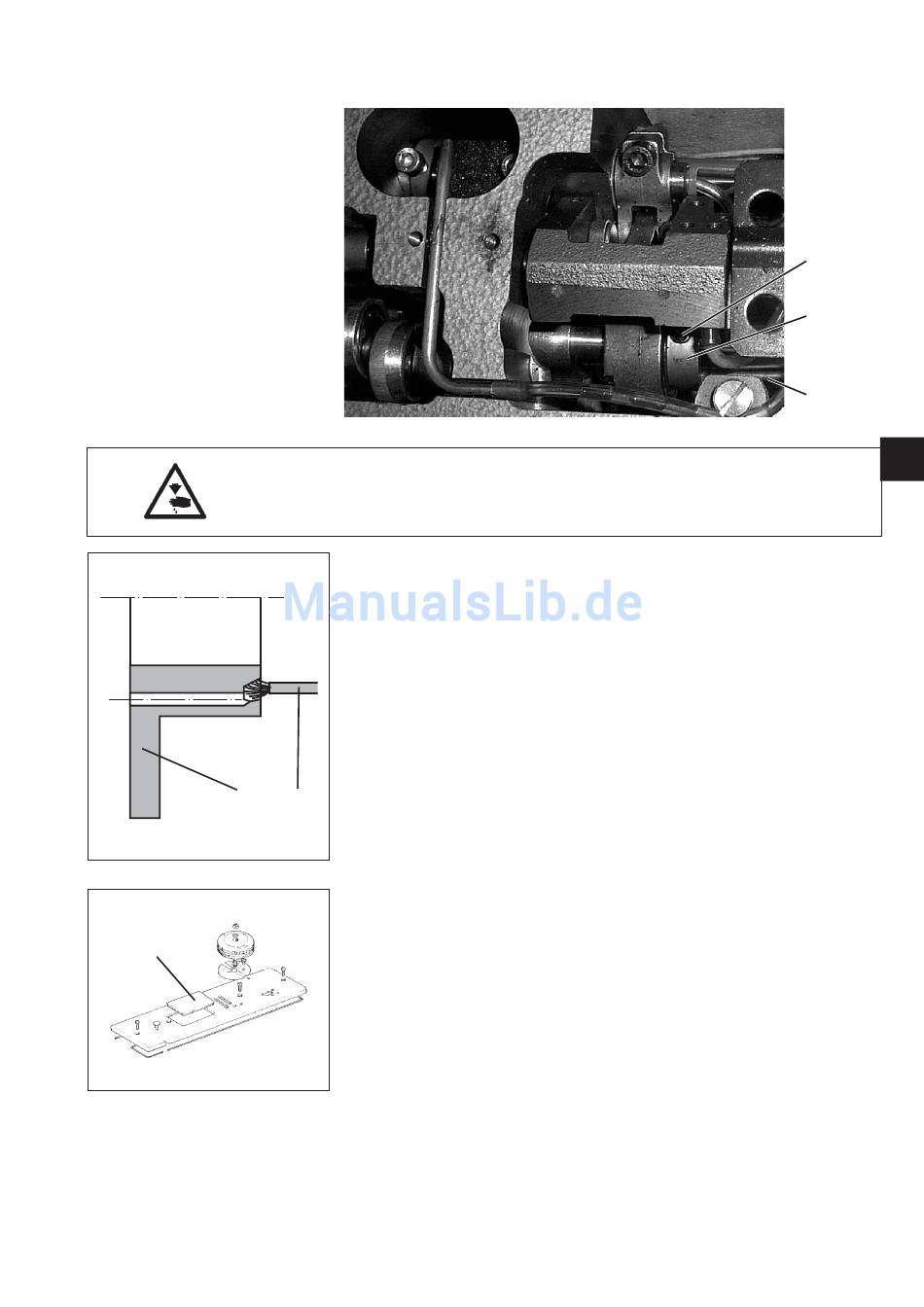

Hubbewegung des Transportfußes
2
4
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Hubbewegung des Transportfußes nur bei ausgeschalteter
Nähmaschine kontrollieren und einstellen.
Voraussetzung für die Einstellung
–
Hub von Transport- und Drückerfuß korrekt eingestellt
–
Hubbewegung des Transporteurs korrekt eingestellt
Regel und Kontrolle
Der abwärtsgehende Transportfuß muß das Stichplattenniveau
gleichzeitig mit dem aufwärtsgehenden Transporteur und der
absenkenden Nadel erreichen.
–
Stichlänge "0" einstellen.
–
Maximalen Nähfußhub einstellen (Stellrad in Position "max.").
–
Handrad in Laufrichtung drehen und Hubbewegung des
Transportfußes beobachten.
3
Korrektur
–
Kunststoffabdeckung vom Armdeckel entfernen.
–
Beide Gewindestifte 1 am Hubexzenter 2 lösen.
–
Nadelspitze der abwärtsgehenden Nadel am Handrad auf
Trans-porteurhöhe drehen.
–
Hubexzenter 2 auf Welle so verdrehen, daß der Transportfuß auf
dem Transporteur aufliegt.
Achtung!
Der Hubexzenter 2 darf beim Verdrehen nicht axial auf Welle
verschoben werden.
Durch die Bohrung im Hubexzenter 2 werden andere Bauteile der
Nähmaschine mit Öl versorgt. Das Röhrchen 3 mit dem Docht muß
deshalb die Schmiernut im Hubexzenter berühren.
–
Gewindestifte 1 festziehen.
–
Kunststoffabdeckung wieder in Armdeckel einsetzen.
