7.6.2

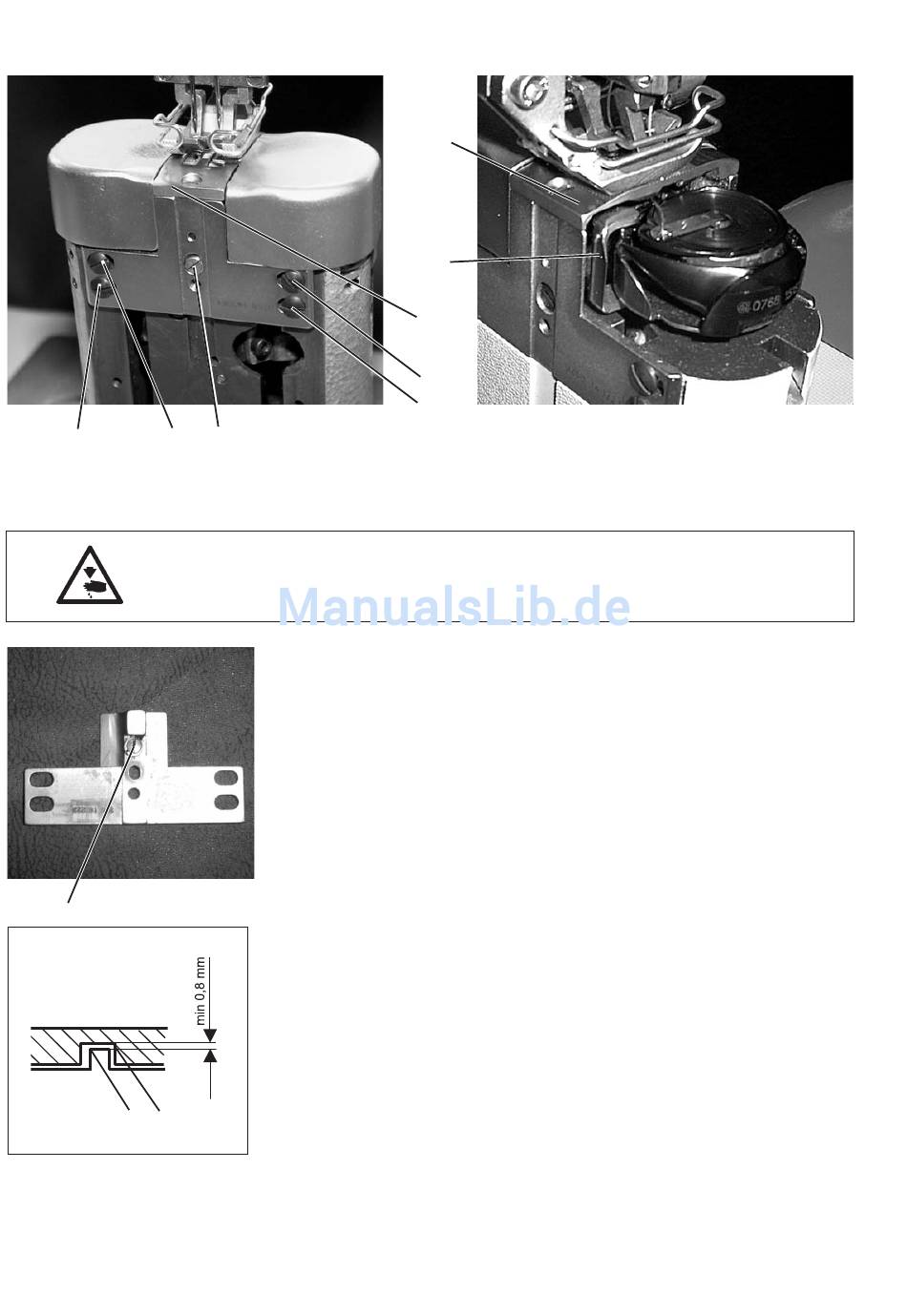

Höhe der Stichplatte
1
2
9
10 11
36
3
Die Höhe der Stichplatte 6 kann über die Stellexzenter 9 an den
Stichplattenträgern 8 geringfügig verändert werden.
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Höhe der Stichplatte nur bei ausgeschalteter Nähmaschine
kontrollieren und einstellen.
Regel und Kontrolle
Der Abstand zwischen der Oberkante der Spulengehäusenase 10 und
der Aussparung 11 der Stichplatte muß mindestens 0,8 mm betragen.
Korrektur
–
Nähfüße in Hochstellung arretieren.
–
Die Befestigungsschrauben 1, 2, 3, 4 und 5 an beiden
Stichplattenträgern 8 herausdrehen.
–
Stichplatte 6 mit Stichplattenträgern 8 entfernen.
–
Höhe der Stichplatte durch Verdrehen der Stellexzenter einstellen.
–
Stichplatte 6 mit Stichplattenträgern 8 einsetzen.
–
Befestigungsschrauben 1, 2, 3, 4 und 5 an beiden
Stichplattenträgern 8 festziehen.
6
7
8
5
4
