5.
Fadenspannungslüftung
5.1

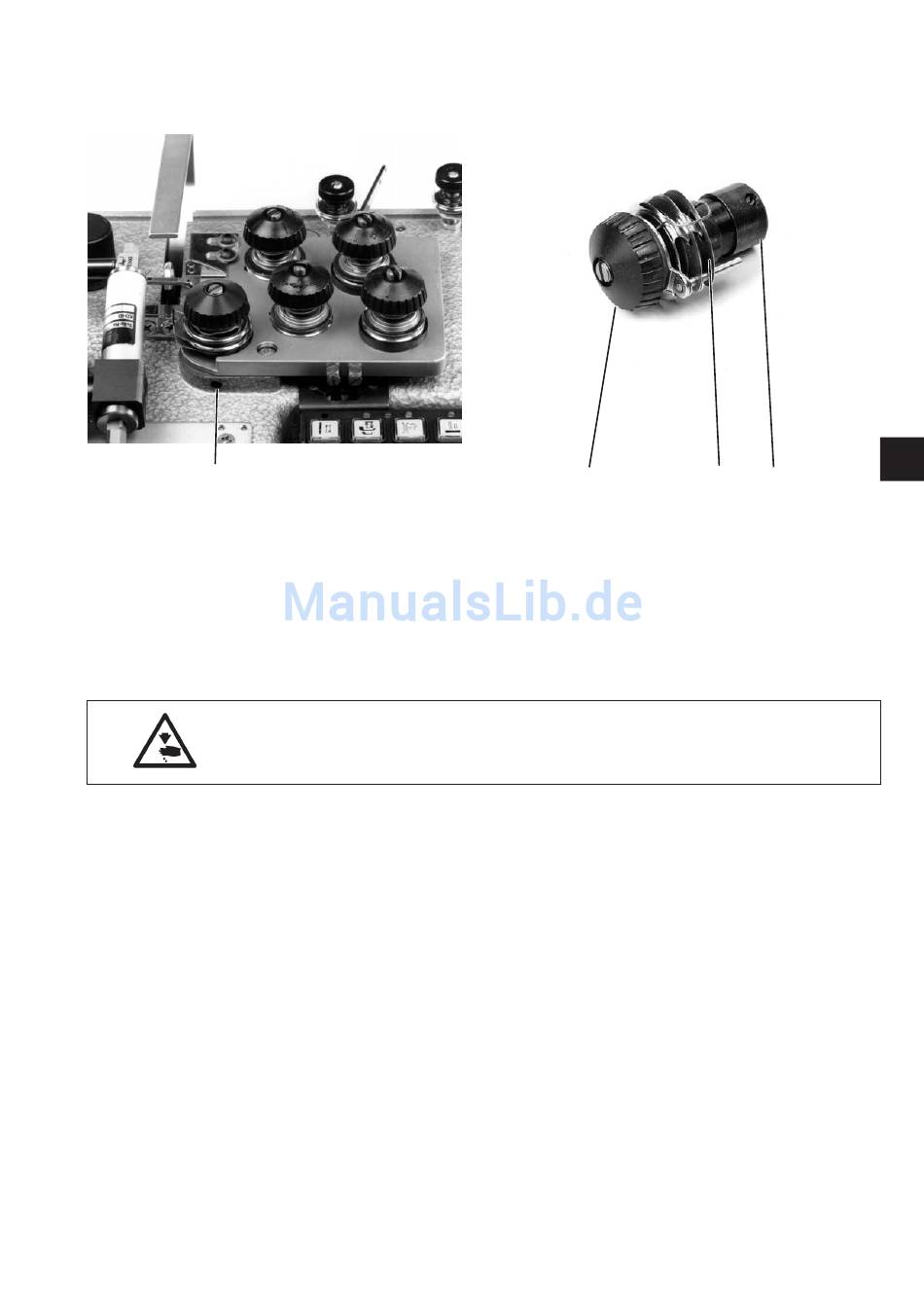

Fadenanzugsfeder
1
Regel und Kontrolle
Federweg:
Fadenanzugsfeder 3 muß den Nadelfaden von der
Fadenhebelhochstellung bis zum Eintauchen des Nadelöhrs in das
Nähgut unter geringer Spannung halten.
Fadenanzugsfeder 3 darf erst am Anschlag anliegen, wenn die Nadel
bis zum Öhr in das Nähgut eingetaucht ist.
Federspannung:
Die erforderliche Federspannung der Fadenanzugsfeder 3 hängt von
dem zu verarbeitenden Material ab.
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Fadenanzugsfeder nur bei ausgeschalteter Nähmaschine einstellen.
Korrektur
Federspannung einstellen:
–
Gewindestift 1 lösen.
–
Komplette Fadenspannungseinheit aus dem Maschinengehäuse
herausziehen.
–
Gewindestift 4 lösen.
–
Bolzen 2 verdrehen bis die gewünschte Federspannung erreicht ist.
–
Gewindestift 4 festziehen.
–
Fadenspannungseinheit einbauen.
–
Gewindestift 1 festziehen.
Federweg einstellen:
–
Gewindestift 1 lösen.
–
Komplette Fadenspannungseinheit mit Bolzen 2 verdrehen.
–
Gewindestift 1 festziehen.
–
Prüfen, ob die o.g. Punkte erfüllt werden.
Falls nicht ist die Einstellung zu korrigieren.
2
3
D
4
25
