5.2 Position des Aufnahmerolle-Bolzens
Richtige Einstellung
Bei der Formstichbreite-Änderung soll die mittige Stichachse an einer
Stelle stehen bleiben. Sie soll sich nicht seitlich verschieben.

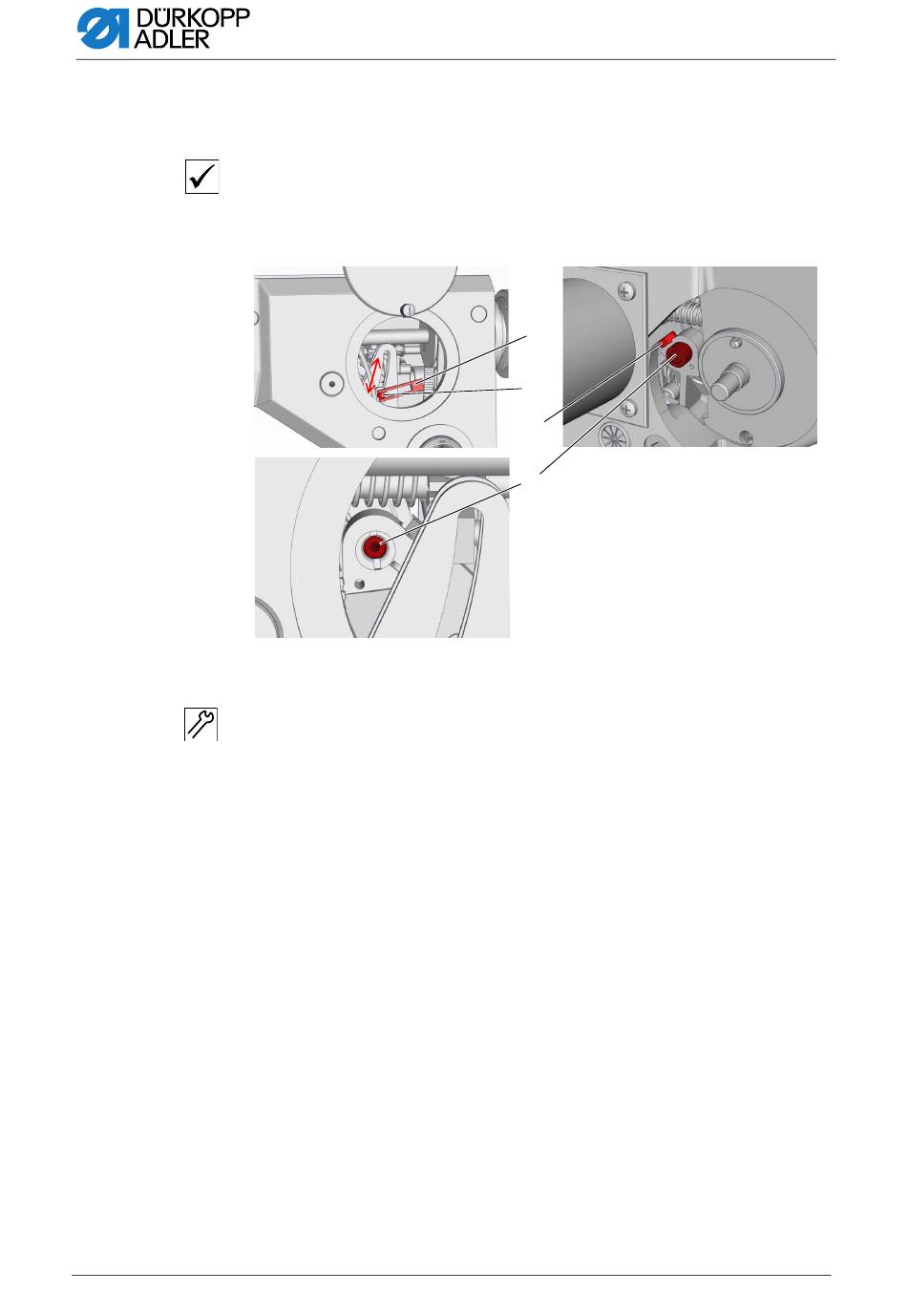

Abb. 19: Position des Aufnahmerolle-Bolzens der Formstich-Steuerkurve
(1) - Hebel
(2) - Bolzen
1. Die Rundsteuerkurve des geraden Stiches (aus der hinteren Maschi-
2. Den Deckel vom Mechanismus der Formstichbreite-Einstellung
3. Die Bolzenposition (2) durchs Kippen vom Hebel (1) in Selbstrichtung
4. Den Bolzen (2) in Pfeilerichtung bewegen und beachten, ob die Nadel
5. Die Schraube (3) festziehen.
30
der Formstich-Steuerkurve
nenseite) anmontieren.
demontieren.
entsichern.
sich seitlich bewegt. Wenn ja, die Steuerkurve demontieren, die
Schraube (3) lockern und den Exzenterbolzen (4) in eine andere Posi-
tion versuchsweise drehen und überprüfen, ob die Nadel die Position
ändert. Dies wiederholen, bis die Position des Exzenterbolzens (4),
gefunden ist, in der die Nadelposition sich nicht ändert.
Formstich-Mechanismus der Maschine 525
①
②
③
④
(3) - Schraube
(4) - Exzenterbolzen
Serviceanleitung 52Xi, 52Xi-75 - 02.0 - 10/2022
