4.2
Nähfußarretierung
5
6
24
1
2

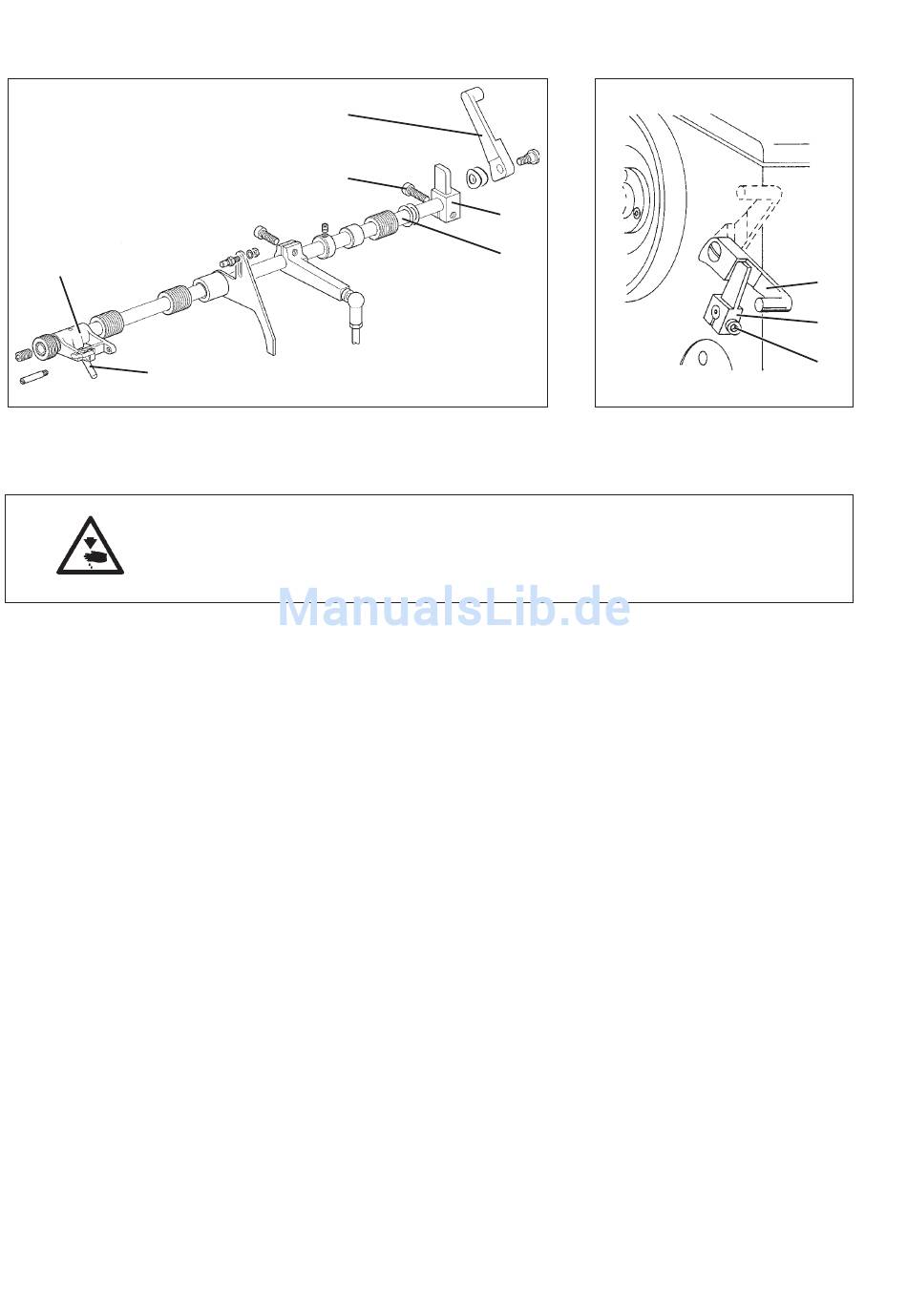

Die elektropneumatisch gelüfteten Nähfüße werden mit Lüfterhebel 1 in
Hochstellung arretiert (z.B. zum Aufspulen des Greiferfadens oder zum
Auswechseln der Nähfüße).
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Höhe der arretierten Nähfüße nur bei ausgeschalteter Nähmaschine
kontrollieren und einstellen.
Regel und Kontrolle
Der Abstand zwischen den mit Lüfterhebel 1 in Hochstellung arretierten
Nähfüßen und der Stichplatte soll 8 mm betragen.
–
Kleinsten Nähfußhub einstellen (Stellrad in Position "min.").
–
Beide Nähfüße am Handrad auf das gleiche Niveau drehen.
–
Nähfüße mit Lüfterhebel 1 in Hochstellung arretieren.
–
Abstand zwischen den arretierten Nähfüßen und der Stichplatte
prüfen.
Korrektur
–
Distanzstück (Stärke 8,5 mm) unter die arretierten Nähfüße legen.
Durch das Spiel in den Übertragungselementen ergibt sich eine
Nähfußhöhe von 8 mm.
–
Klemmschraube 2 am Lüfterkloben 3 lösen.
–
Kopfdeckel entfernen.
–
Zylinderstift 6 bis zum Ende des Schlitzes im Gabelhebel 5 nach
oben drücken.
–
Lüfterkloben 3 gegen die Fläche des Lüfterhebels 1 drücken.
Achtung!
Der Lüfterkloben 3 darf axial nicht verschoben werden, da er die
Welle 4 axial fixiert.
–
Klemmschraube 2 festziehen.
Lüfterhebel 1 muß so ausgerichtet sein, daß seine Fläche parallel
zum Lüfterkloben 3 steht.
3
4
1
3
2
