3.3.4
Hub von Transport- und Drückerfuß
4
3.3.5
Vorschubbewegung des Transportfußes
14
1
2
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten!
Hub von Transport- und Drückerfuß nur bei ausgeschalteter
Nähmaschine kontrollieren und einstellen.
Regel und Kontrolle

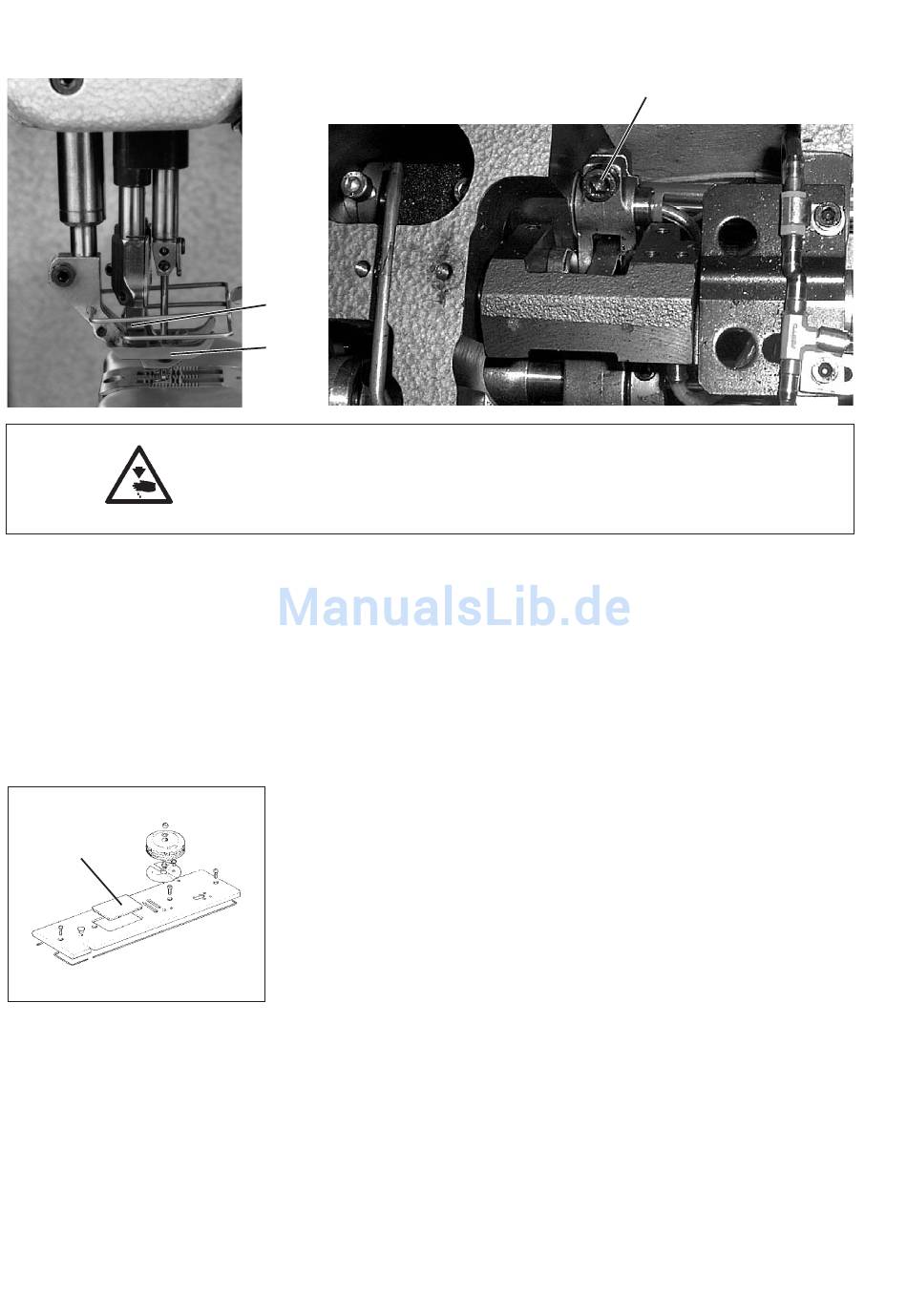

Die Hübe von Transportfuß 1 und Drückerfuß 2 müssen gleich groß
sein, wenn der kleinste Nähfußhub eingestellt ist.
–
Stichlänge "0" einstellen.
–
Nähfußdruck einstellen.
–
Minimalen Nähfußhub einstellen (Stellrad in Position "min.").
–
Handrad drehen und Hübe von Transportfuß 1 und Drückerfuß 2
vergleichen.
Korrektur
–
Kunststoffabdeckung 4 vom Armdeckel entfernen.
–
Handrad drehen.
Der Nähfuß mit dem größeren Hub muß etwas von der Stichplatte
angehoben sein.
–
Schraube 3 lösen.
Wenn der Stoffdrückerfuß angehoben war, dann wird dieser durch
die Feder abgesenkt.
Wenn der Transportfuß angehoben war, dann muß dieser von Hand
nach unten gedrückt werden.
–
Schraube 3 wieder festziehen.
–
Prüfen, ob beide Hübe gleich groß sind.
Wenn nicht, dann ist die Einstellung zu korrigieren.
–
Kunststoffabdeckung 4 wieder einsetzen.
Die korrekte Vorschubbewegung des Transportfußes 1 ergibt sich
nach der Einstellung der Transporteur-Vorschubbewegung (siehe
Kapitel 3.2.4). Beide Bewegungen werden vom gleichen Exzenter
erzeugt.
3
