3.3.3
Position des Hebels zur Übertragung der Stellradbewegung
1
2
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Position des Hebels nur bei ausgeschalteter Nähanlage kontrollieren
und einstellen.
Regel und Kontrolle
Kontrolle ohne Einstellehre:

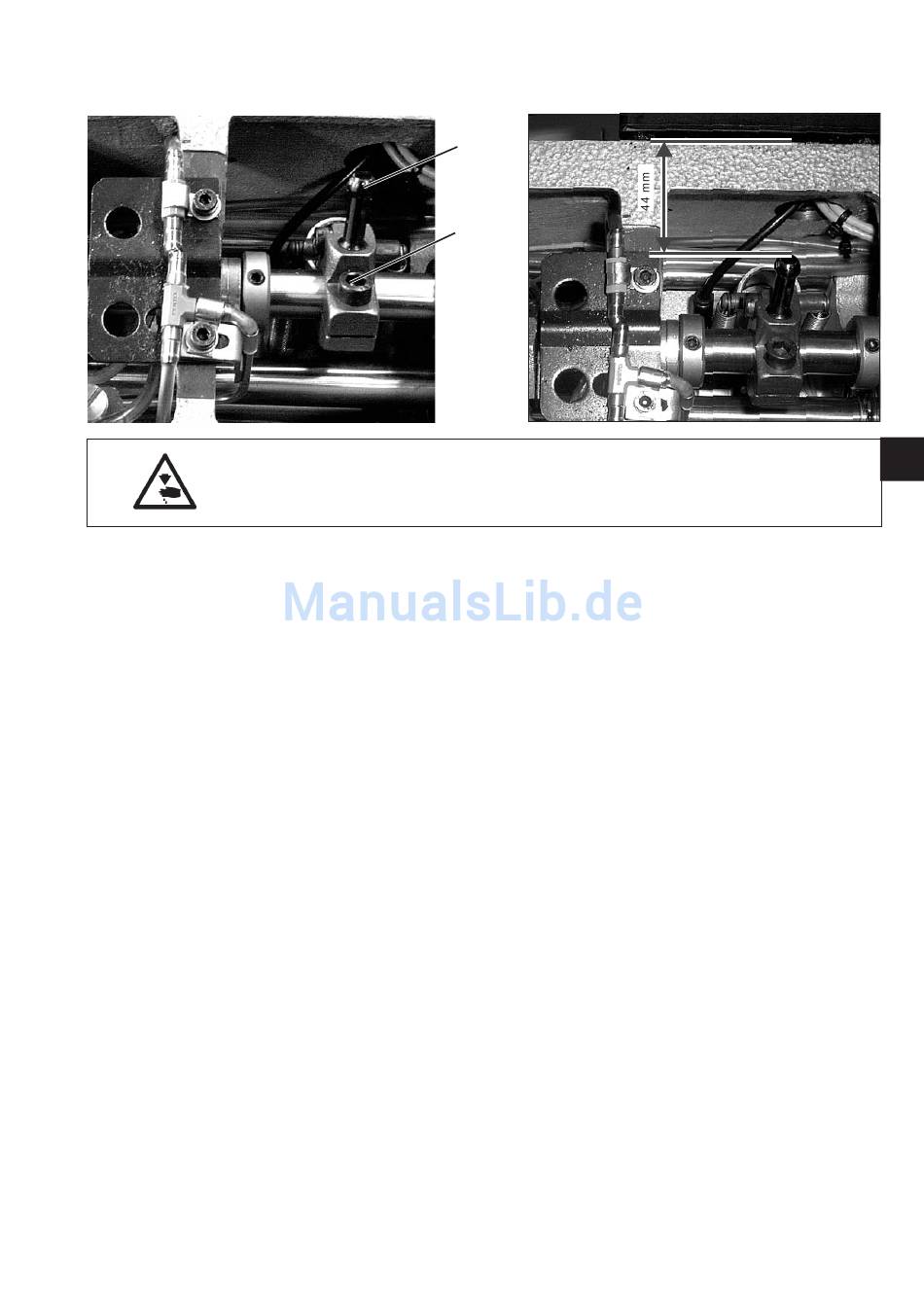

Der Abstand des Kugelbolzens 1 zur Außenseite der Gehäusewand
muß 44 mm betragen.
–
Abstand des Kugelbolzens zur Außenseite der Gehäusewand
messen.
Korrektur
–
Klemmschraube 2 am Hebel lösen.
–
Falls keine Einstellehre verfügbar ist, Hebel auf Welle verdrehen,
bis der Kugelbolzen 1 in einem Abstand von 44 mm zur Außenseite
des Gehäuses steht.
–
Klemmschraube 2 festziehen.
–
Armdeckel aufschrauben.
