6.2

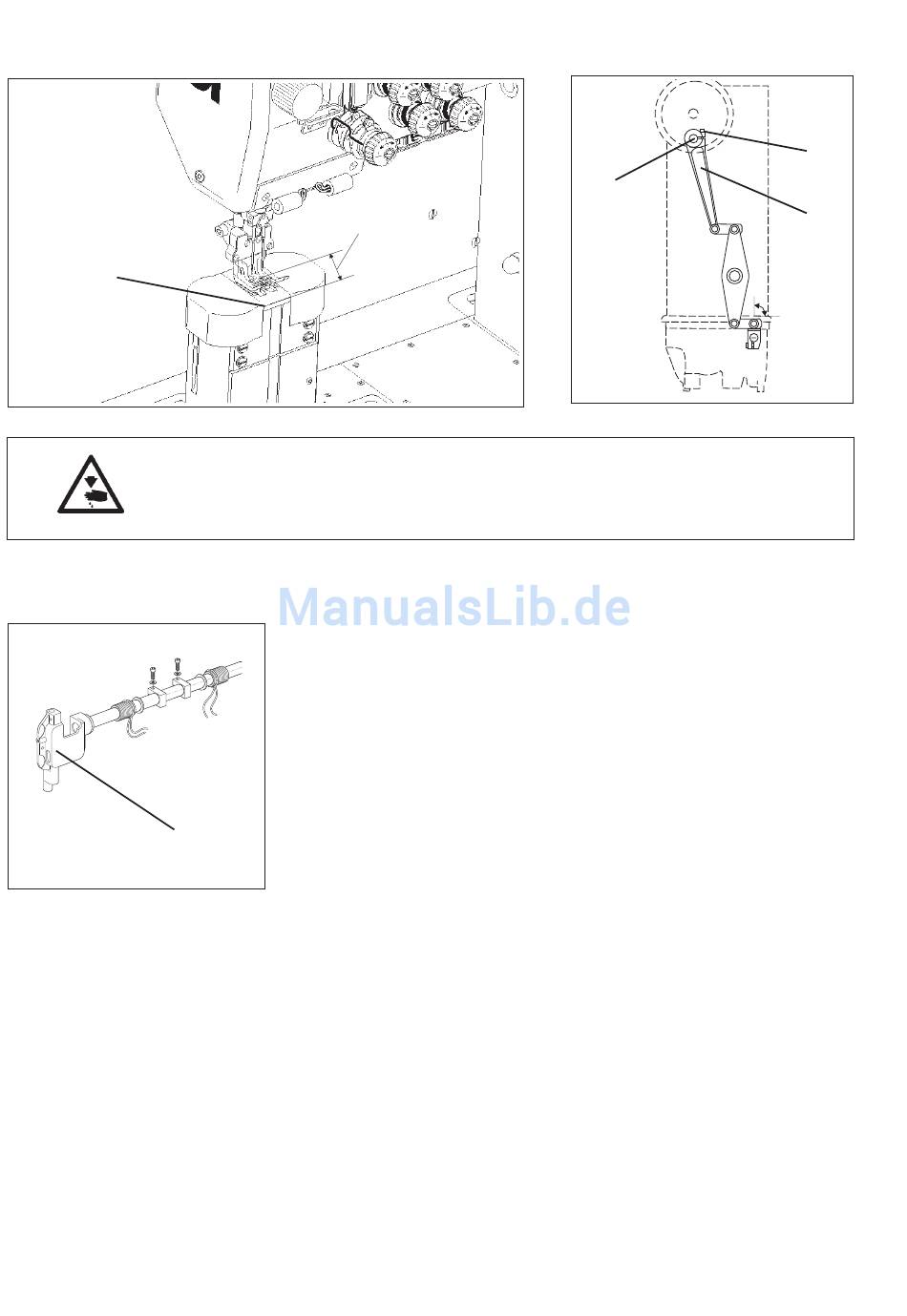

Ausrichtung der Nadelstangenschwinge in Transportrichtung
1
2
28
24 mm
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Ausrichtung der Nadelstangenschwinge in Transportrichtung nur bei
ausgeschalteter Nähmaschine kontrollieren und einstellen.
Regel und Kontrolle
Die Nadel muß bei der Stichlänge "0" mittig in das Stichloch des
Transporteurs einstechen.
Bei korrekter Einstellung ergibt sich dann zwischen Nadelmitte und
Stichplattenvorderkante 1 ein Abstand von 24 mm.
–
Stichlänge "0" einstellen.
Drehknopf dazu bis zum Anschlag gegen Uhrzeigersinn drehen.
–
Nadel am Handrad in Tiefstellung drehen.
–
Abstand zwischen Nadel und Stichplattenvorderkante 1
kontrollieren.
Korrektur
–
Armdeckel abschrauben.
–
Klemmschraube 3 am Hebel 4 lösen.
–
Nadelstangenschwinge 2 verdrehen, bis die Nadel mittig über dem
Stichloch des Transporteurs steht.
–
Klemmschraube 3 festziehen.
