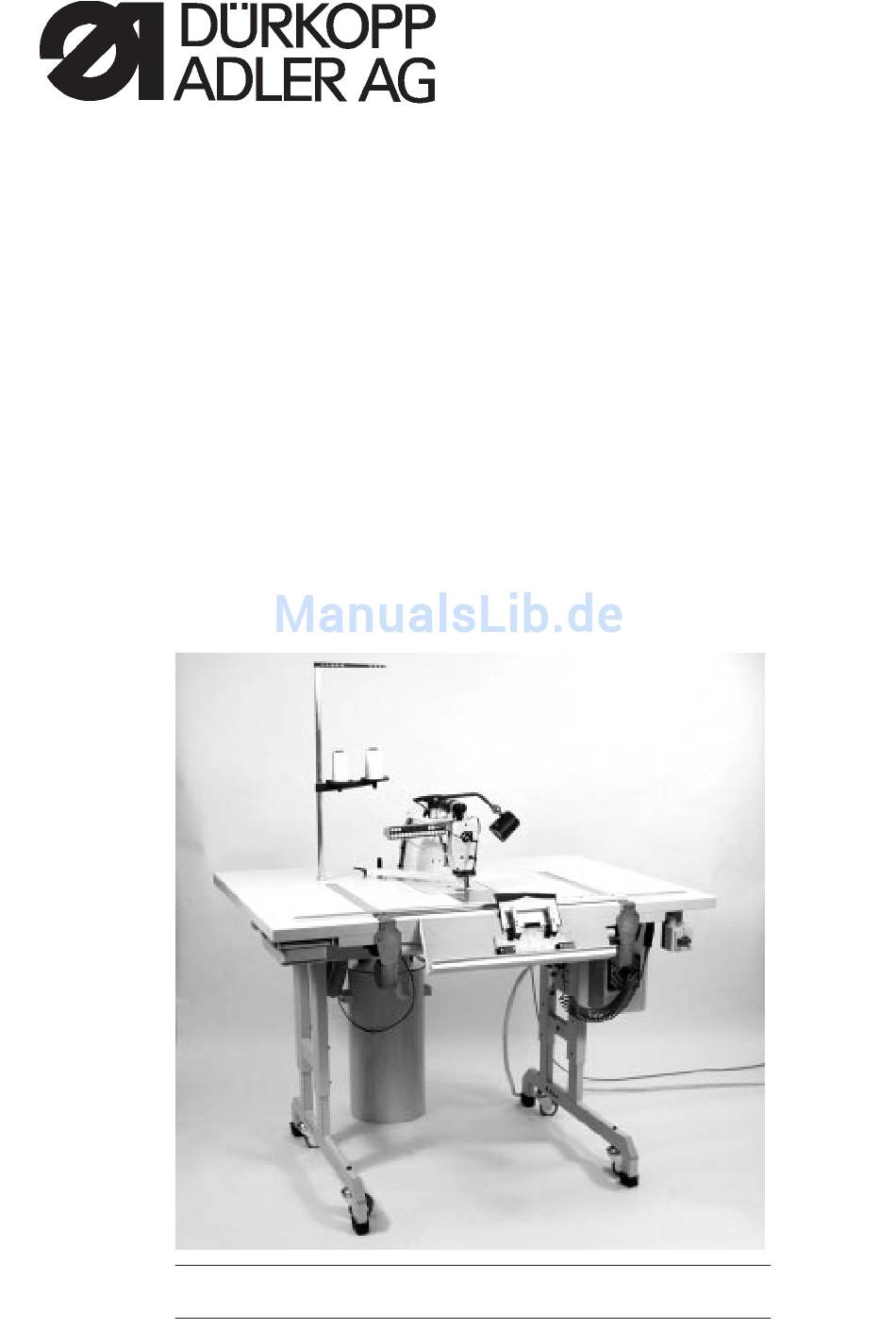

- Seite 1 739-23 Nähanlage für Kleinteile Bedienanleitung Aufstellanleitung Serviceanleitung Programmieranleitung Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld Telefon (0521) 925-01 • Telefax (0521) 925 13 15...
-
Seite 3: Inhaltsverzeichnis
Vorwort und allgemeine Sicherheitshinweise Teil 1: Bedienanleitung Kl. 739-23 Produktbeschreibung ......... . . -
Seite 5: Produktbeschreibung

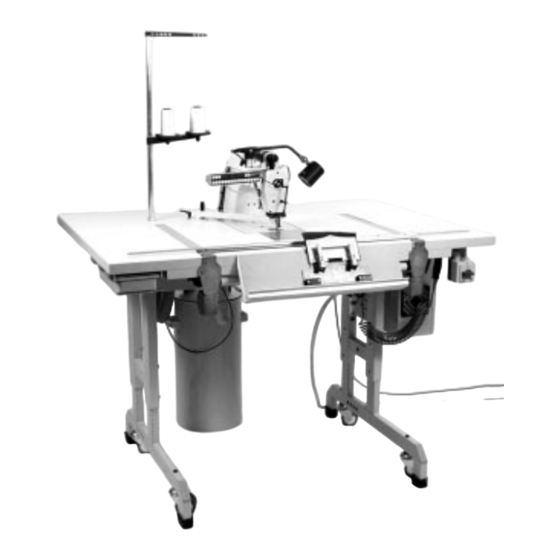

üblichen Bedienungen und ggf. Gefahren als bekannt vorausgesetzt werden können. 1.2 Kurzbeschreibung 1.2.1 Allgemeines Die 739-23 ist eine Nähanlage zum Nähen von vorbestimmten Nahtverläufen, z.B. Patten, Manschetten, Hosenbundverlängerungen usw.. Die Stoffteile werden von Hand in den Nähguthalter und der Nähguthalter in die Führung der Nähanlage eingelegt. -
Seite 6: Nähmaschinenoberteil
1.2.2 Nähmaschinenoberteil – Einnadel-Doppelsteppstich-Nähmaschine. – Nahtsicherung am Nahtanfang und Nahtende durch Riegel (Einfachriegel, Doppelriegel) oder Stichverdichtung. – Fadenabschneidersystem – Ein elektronischer Fadenwächter verhindert bei Fadenbruch oder aufgebrauchten Fäden ein erneutes Einschalten der Nähanlage. – Kantenbeschneideinrichtung 1.2.3 Nähguttransport Der Antrieb des Nähguthalters erfolgt über Schrittmotoren. Diese Technik ermöglicht kurze Maschinenzeiten und garantiert durch die große Wiederholgenauigkeit ein präzises Positionieren der Näh- und Fahrstrecken. -
Seite 7: Zusatzausstattungen
Betriebsdruck: 6 bar Luftverbrauch: 0,05 NL pro Arbeitsspiel Nennspannung: 190 - 240 V, 50/60 Hz Abmessungen: Arbeitshöhe: 820 - 1080 mm Gewicht: 230 Kg Geräusch- Angabewert: LC = 80 dB (A) Arbeitsplatzbezogener Emissionswert nach DIN 45635-48-B-1 Stichlänge: [mm] Stichzahl: 2000[min-1] Nähgut: G1 DIN23328 2 Lagen 1.4 Zusatzausstattungen... -
Seite 8: Bedienen Des Nähmaschinenoberteiles
Bedienen des Nähmaschinenoberteiles 2.1 Empfohlene Garne Hohe Nähsicherheit und gute Vernähbarkeit wird mit folgenden Umspinnzwirnen erzielt: Zweifach Polyester endlos-Polyester umsponnen(z.B. Epic Poly-Poly, Rasant x, Saba C, ... ) zweifach Polyester endlos-Baumwolle umsponnen(z. B. Frikka, Koban, Rasant, ...) Falls diese Garne nicht zu beschaffen sind, können auch die in der Tabelle angegebenen Polyesterfaser- oder Baumwollgarne vernäht werden. -
Seite 9: Nadel Wechseln
2.2 Nadel wechseln Vorsicht Verletzungsgefahr! Hauptschalter ausschalten. Nadel nur bei ausgeschaltetem Hauptschalter wechseln. – Schraube 1 lösen und Nadel aus der Nadelstange 2 entfernen. – Neue Nadel bis zum Anschlag in die Bohrung der Nadelstange 2 einschieben. Achtung! Von der Bedienseite aus gesehen muss die Hohlkehle der Nadel nach hinten zeigen (zum Greifer). - Seite 10 1-10...
-
Seite 11: Nadelfaden Einfädeln
2.3 Nadelfaden einfädeln Vorsicht Verletzungsgefahr! Hauptschalter ausschalten. Nadelfaden nur bei ausgeschalteter Nähanlage einfädeln. Das Einfädeln des Nadelfadens erfolgt wie aus den nebenstehenden Abbildungen ersichtlich in aufsteigender Reihenfolge der Ziffern. – Garnrolle auf den Garnständer stecken. – Faden von der Rolle durch die Bohrung 1 des Abzugsarmes fädeln. –... - Seite 12 Abb. A: Korrekte Fadenverschlingung in der Mitte des Nähgutes Abb. B: Nadelfadenspannung zu schwach oder Greiferfadenspannung zu stark Abb. C: Nadelfadenspannung zu stark oder Greiferfadenspannung zu schwach 1-12...
-
Seite 13: Nadelfadenspannung Einstellen
2.5 Nadelfadenspannung einstellen Hauptspannung Die Hauptspannung 1 ist so gering wie möglich einzustellen. Die Verschlingung der Fäden soll in der Mitte des Nähgutes liegen. Zu starke Fadenspannungen können bei dünnem Nähgut zu unerwünschtem Kräuseln und Fadenreissen führen. Hauptspannung 1 so einstellen, dass ein gleichmäßiges Stichbild erreicht wird. -
Seite 14: Fadenregulator Einstellen
2.7 Fadenregulator einstellen Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Fadenregulator nur bei ausgeschalteter Nähmaschine einstellen. Mit dem Fadenregulator 2 wird die zur Stichbildung benötigte Nadelfadenmenge reguliert. Nur ein genau eingestellter Fadenregulator gewährleistet ein optimales Nähergebnis. Die Einstellung des Fadenregulators hängt von folgenden Faktoren ab: –... -
Seite 15: Greiferfaden Aufspulen
2.8 Greiferfaden aufspulen Der Spulvorgang erfolgt bei angedrückter Spulerklappe 2 automatisch während des Nähens. – Auf der Spulennabe befindliche Fadenreste vor dem Aufspulen entfernen. – Garnrolle auf den Garnständer stecken. – Faden durch die Bohrung 1 des Abzugsarmes fädeln. – Faden durch die Führung 4 und die Spulenfadenspannung 5 hindurchführen. -
Seite 16: Greiferfadenspule Wechseln
2.9 Greiferfadenspule wechseln Vorsicht Verletzungsgefahr! Hauptschalter ausschalten. Vor dem Spulenwechsel Hauptschalter ausschalten. Spule herausnehmen – Hauptschalter ausschalten. – Abdeckplatte 1 herunterdrücken. – Spulengehäuseklappe 2 anheben. – Spulengehäuse 3 zusammen mit der Spule entnehmen. – Spule 7 aus dem Spulengehäuseoberteil 3 entfernen. Spule in Spulengehäuseoberteil einlegen –... -
Seite 17: Greiferfadenspannung Einstellen
2.10 Greiferfadenspannung einstellen Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Greiferfadenspannung nur bei ausgeschalteter Maschine einstellen. Die erforderliche Greiferfadenspannung soll von der Spannungsfeder 5 erzeugt werden. Die Bremsfeder 1 soll ganz zurückgestellt werden. Spannungsfeder einstellen – Das Spulengehäuseoberteil 2 soll bei voller Spule durch sein Eigengewicht langsam absinken (siehe rechte Abbildung). -
Seite 18: Nadel- Und Greiferfaden In Fadenschere Klemmen
2.11 Nadel- und Greiferfaden in Fadenschere klemmen Damit die Nähanlage nach einem Fadenwechsel sicher annähen kann, müssen Nadel- und Greiferfaden in der Fadenschere 2 geklemmt werden. – Nadel- und Greiferfaden nach links ziehen. – Taste “1” am Bedienfeld drücken. Die Fadenschere 2 hebt für kurze Zeit an. –... -
Seite 19: Einlegen Der Nähteile In Die Nähguthalter
Einlegen der Nähteile in die Nähguthalter Beispiel: Einlegen einer Taschenpatte – Nähguthalter 1 auf die Halterung 2 legen. – Nähguthalter öffnen. – Futterstoffteil 5 mit der rechten Seite nach oben einlegen. – Oberstoffteil 4 mit der rechten Seite nach unten einlegen. Beide Nähteile sollen am Anschlag anliegen. -
Seite 20: Einschalten Der Nähanlage Und Zuführen Der Nähguthalter
Einschalten der Nähanlage und Zuführen der Nähguthalter 4.1 Einschalten der Nähanlage – Hauptschalter 1 einschalten. Die Steuerung wird initialisiert. Es erscheint die Startmeldung. Damit die Nähanlage arbeiten kann, müssen zunächst die Nähachsen in die Referenzstellung bewegt werden. ACHTUNG ! Die Referenzfahrt muss von der Bedienperson durchgeführt werden. ACHTUNG Bruchgefahr! Während der Referenzfahrt darf kein Nähguthalter eingelegt sein. -
Seite 21: Einlegen Der Nähguthalter
4.2 Einlegen der Nähguthalter “ESC” “OK” Achtung Bruchgefahr! Die Nähguthalter dürfen nur in geschlossenem Zustand in die Führung eingelegt werden. – Nähguthalter auf die Führungsstange 1 legen und bis in das Zahnprofil 2 drücken. 4.3 Nähvorgang starten – Taste “S” drücken. Der Nähvorgang startet. -
Seite 22: Wartung
Wartung 5.1 Maschinenoberteil umlegen Zu Wartungszwecken unter der Fundamentplatte lässt sich das Nähmaschinenoberteil bis auf die Maschinenstütze nach hinten schwenken. Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. – Klemmhebel 3 lösen. – Saugrohr 2 heraus schwenken. – Bedienfeld 1 nach vorne schwenken. –... - Seite 23 Durchzuführende Erläuterung Betriebs- Wartungsarbeiten stunden Nähmaschinenoberteil - Nähstaub, Fadenreste und Besonders zu reinigende Stellen: Schneidabfälle entfernen - Bereich um den Greifer 1 (Z.B. mit Druckluftpistole) - um den Fadenhebel 2 - um den Kantenschneider 3 Steuerschrank - Nähstaub entfernen Beide Lüftersiebsiebe 4 des Steuerschrankes (Z.B.
- Seite 24 Durchzuführende Erläuterung Betriebs- Wartungsarbeiten stunden Abfallbehälter Abfallbehälter 5 leeren. Absauganlage Staubbeutel 4 ausklopfen oder ausblasen Pneumatisches System - Wasserstand im Druckregler Der Wasserstand darf nicht bis zum Filtereinsatz 6 prüfen. ansteigen. - Wasser nach Hineindrehen der Ablassschraube 7 unter Druck aus Wasserabscheider 8 ablassen. - Filtereinsatz 6 reinigen.
-
Seite 25: Ölen Und Schmieren
5.3 Ölen und Schmieren Vorsicht Verletzungsgefahr ! Öl kann Hautausschläge hervorrufen.Vermeiden Sie längeren Hautkontakt.Waschen Sie sich nach Kontakt gründlich. ACHTUNG ! Die Handhabung und Entsorgung von Mineralölen unterliegt gesetzlichen Regelungen.Liefern Sie Altöl an eine autorisierte Annahmestelle ab.Schützen Sie Ihre Umwelt.Achten Sie darauf, kein Öl zu verschütten.
