11.5
Allgemeine Hinweise zur Ölschmierung
1
2
3

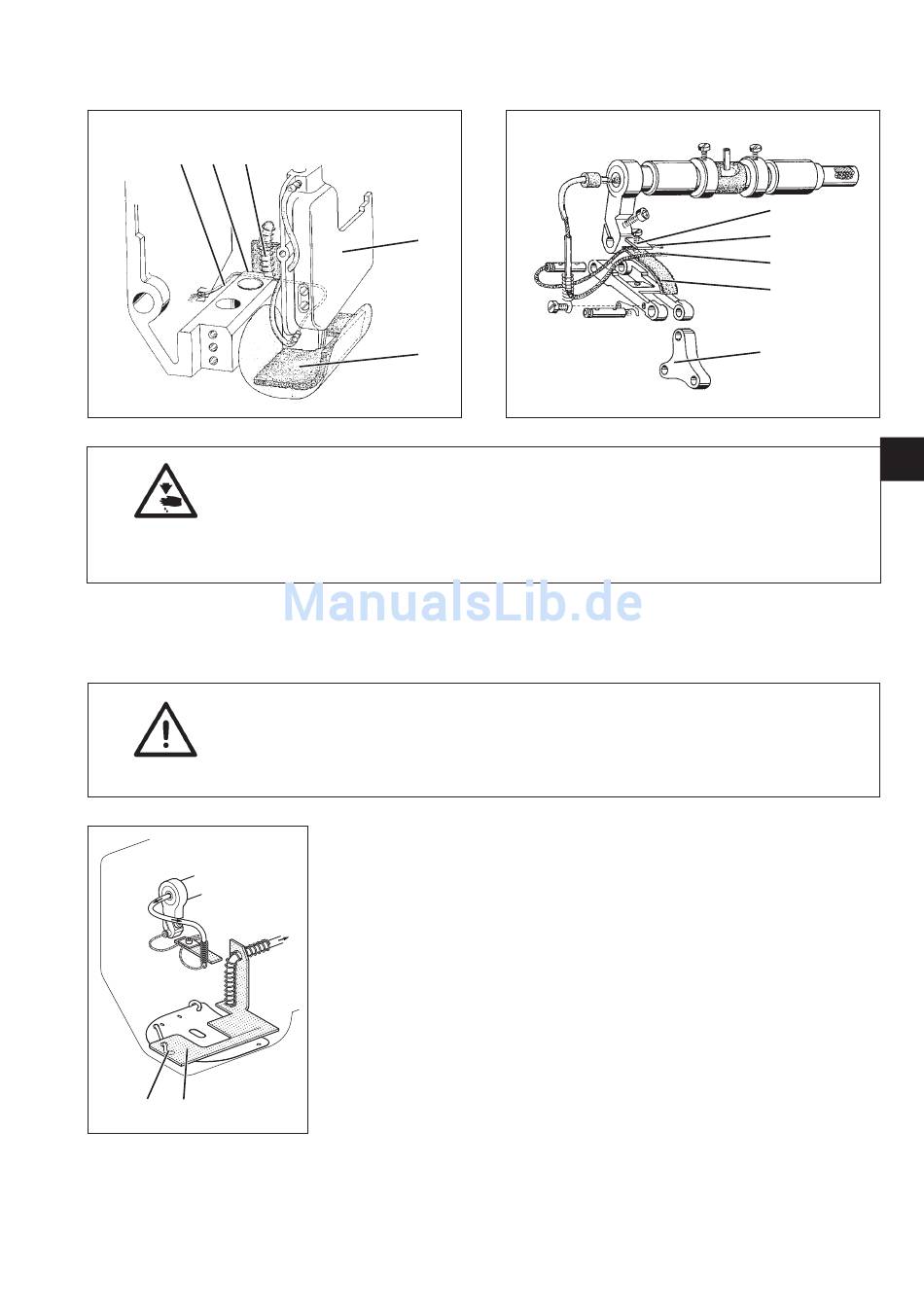

11.5.1 Öldochte zur Nähkopfschmierung
11
5
4
5
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Alle Arbeiten an Bauteilen der Ölschmierung sind nur bei
ausgeschalteter Nähmaschine durchzuführen.
Einstellarbeiten und Funktionsprüfungen bei laufender Nähmaschine
nur mit größtmöglicher Vorsicht durchführen.
–
Während der Einlaufphase müssen die Bolzen für die
Nähfußhubmechanik über die Öldochte intensiv geschmiert werden.
ACHTUNG !
Vor Inbetriebnahme oder nach längerem Stillstand der
Spezialnähmaschine sind die ausgetrockneten Öldochte und das
Ölkissen 9 im Nähkopf mit etwas Öl zu tränken.
Siehe auch Teil 2 (Aufstellanleitung).
–
Die Öldochte im Nähkopf dürfen den Rücksaugdocht 11 nicht
berühren.
–
Das Ende des Rücksaugdochtes 11 muß auf seiner gesamten
Länge (ca. 10 - 15 mm) im Ölsumpf des Ölkissens 5 liegen.
Hierdurch wird die optimale Rückführung des Öles aus dem
Nähkopf sichergestellt.
–
Der zur Nadelstangenschwinge 4 führende Öldocht 1 muß zwischen
Nut 2 im Guß und Stützfeder 3 des Rücksaugdochtes fixiert sein.
Öldocht 1 darf keinen Kontakt zum Ölkissen 5 haben.
–
Beim Austausch des Ölkissens 9 ist zu beachten, daß die "poröse"
Seite dem Lenker 10 zugewandt ist.
Die beiden zum Ölkissen 9 führenden Öldochte 7 und 8 müssen
sicher unter Blech 6 fixiert sein.
6
7
8
9
10
D
49
