Hubbewegung des Transportfußes
2
1
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Hubbewegung nur bei ausgeschalteter Nähmaschine prüfen und
einstellen.
Voraussetzung
·
Gleicher Hub von Nähfuß und Stoffdrückerfuß eingestellt (siehe
Kapitel 2.8.2)
·
Zeitpunkt der Transporteur-Hubbewegung korrekt (siehe
Kapitel 2.3.3).
Regel

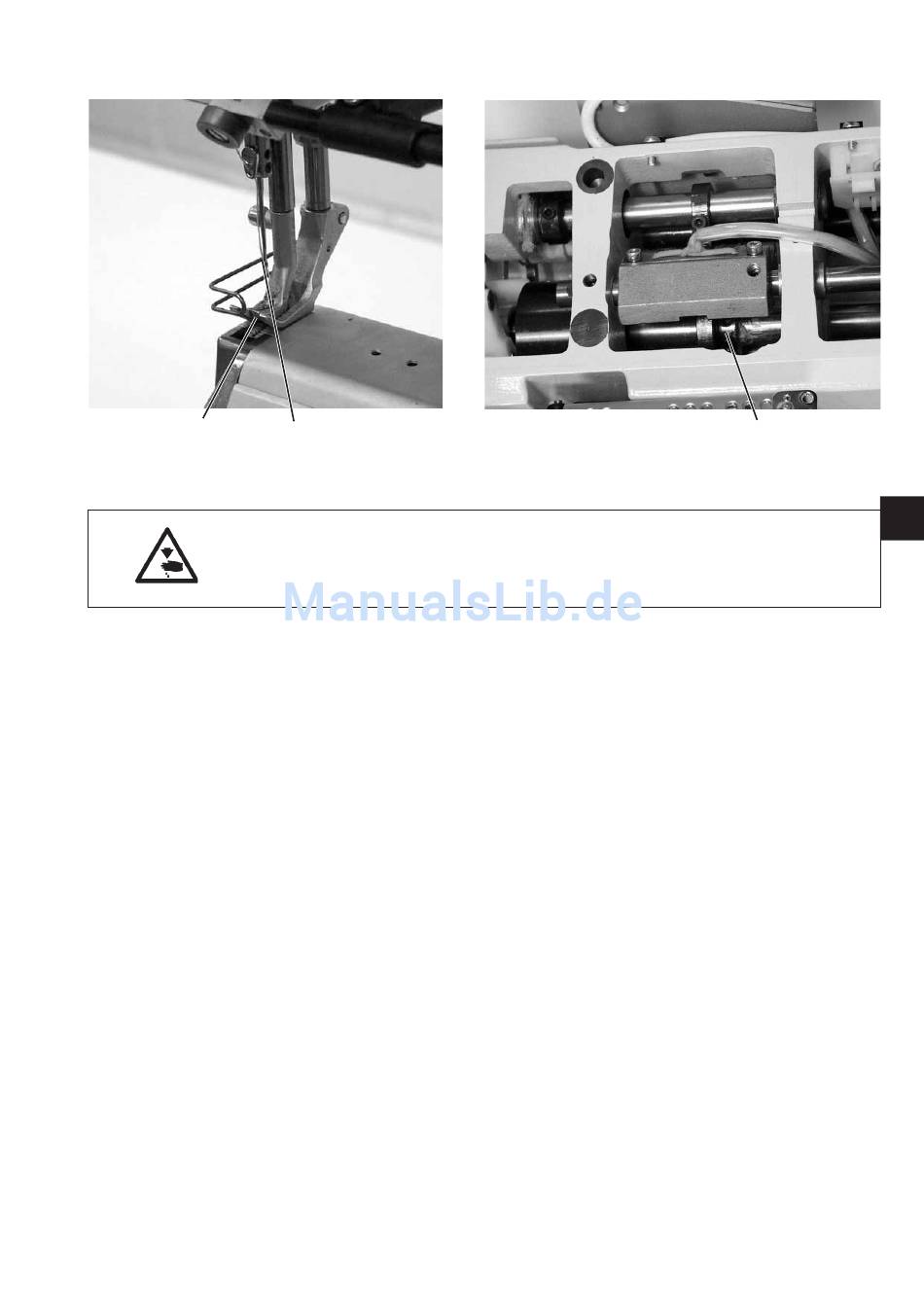

Der abwärtsgehende Transportfuß 2 soll bei max. Nähfußhub und max.
Stichlänge auf dem Transporteur aufsetzen, wenn bei
abwärtsgehender Nadel 1 die Nadelspitze die Oberkante des
Transportfußes erreicht hat (95° am Handrad).
–
Maximale Stichlänge einstellen.
–
Maximalen Nähfußhub einstellen.
–
Handrad drehen und die Hubbewegung kontrollieren..
Korrektur
–
Schrauben am Hubexzenter 3 lösen (2 Stück).
–
Exzenter entsprechend verdrehen.
ACHTUNG !
Der Exzenter darf nicht axial verschoben werden.
–
Schrauben am Hubexzenter 3 festdrehen.
–
Einstellung überprüfen.
