Uređaj se isporučuje u ambalaži radi zaštite od mogućih oštećenja
tijekom transporta. Ambalaža je neobrađena sirovina i može se
reciklirati. Bacite te materijale u odgovarajuće obojene spremnike
namijenjene selektivnom prikupljanju.
Zaštitite okoliš i ne bacajte iskorištene baterije u
kućanski koš za smeće. Vratite ih na mjesto kupnje ili ih
predajte na posebno mjesto za skladištenje sekundarnih
sirovina.
Istrošeni električni uređaji (uključujući brojač,
napajanje) su sekundarne sirovine – ne bacajte ih u
spremnike za kućanski otpad jer mogu sadržavati tvari opasne za
zdravlje i okoliš. Molimo vas za aktivnu pomoć u štedljivom
upravljanju prirodnim resursima i zaštiti prirodnog okoliša predajom
istrošenog uređaja na mjesto za skladištenje sekundarnih sirovina –
istrošenih električnih uređaja.
MONTAŽA
Montažu uređaja mora pažljivo izvršiti odrasla osoba. U slučaju
nedoumica, zamolite nekoga za pomoć s više iskustva u tom području.
• Prije početka montaže provjerite sadrži li set
s uređajem sve elemente s popisa dijelova te
jesu li neki elementi oštećeni tijekom transporta. U slučaju
nedostatka elemenata ili prigovora, kontaktirajte
prodavača.
•
Upoznajte se s crtežima i objašnjenjima i izvršite montažu
prema redoslijedu navedenom u uputama za montažu.
• Budite oprezni tijekom montaže. Tijekom korištenja
alata i elemenata postoji rizik od ozljeda.
•
Pobrinite se za sigurno okruženje.
Nemojte kaotično rasporediti alate i elemente za montažu.
Zapamtite da folije i plastične vrećice predstavljaju opasnost
od gušenja za djecu.
•
Elementi za montažu potrebni za izvođenje određenog koraka
uputa za montažu prikazani su na crtežima
i objašnjenjima. Koristite elemente navedene u uputama za
montažu.
• U prvim fazama montaže nemojte pritezati dijelove do kraja.
Učinite to nakon što ste postavili sve i uvjerili se da su pravilno
postavljeni.
• Proizvođač zadržava pravo na prethodnu montažu nekih
elemenata.
SHEMA MONTAŽE (→ Vidi stranicu 2)
PAŽNJA! Zabranjeno je koristiti dijelove koji ne potječu od
proizvođača.
POPIS DIJELOVA
BR. OPIS
1 Monitor
2 Zavarivanje potporne cijevi
3 Vijak
4 Vijak M5*5
5 Držač boce
8 Zavarivanje rukohvata
9 Vijak M8*12
10 Elastična podloška D8
11 Ravna podloška D8
12 Poklopac rukohvata
13 Zavarivanje stojeće cijevi
15 Gumb kotaktni kotač u obliku slova L
16 Zavarivanje glavnog okvira
30 Vijak M8*20*S6
31 Zakrivljena podloška d8*Φ20*1.5*R28
36 Zavarivanje prednjeg donjeg nosača
37 Zavarivanje stražnjeg donjeg nosača
38 Zavarivanje cijevi sjedala
39 Matica
40 Ravna podloška φ10.5*φ30*3
42 Zavarivanje sjedala za podešavanje
43 Sjedalo
44(D/L) Pedala
45 Matica
54 Vijak ST4.2*12
A Ključ S13-14-15
B Ključ S5*30*80
C Ključ S17-19
UPUTE ZA MONTAŽU (→ Vidi stranicu 2)
PAŽNJA! Tijekom montaže pridržavajte se sljedećih koraka i koristite
alate koji se isporučuju s proizvodom.
Pripremite dovoljno slobodnog prostora za montažu uređaja. Zbog
velike težine nekih elemenata preporučuje se montaža u dvoje.

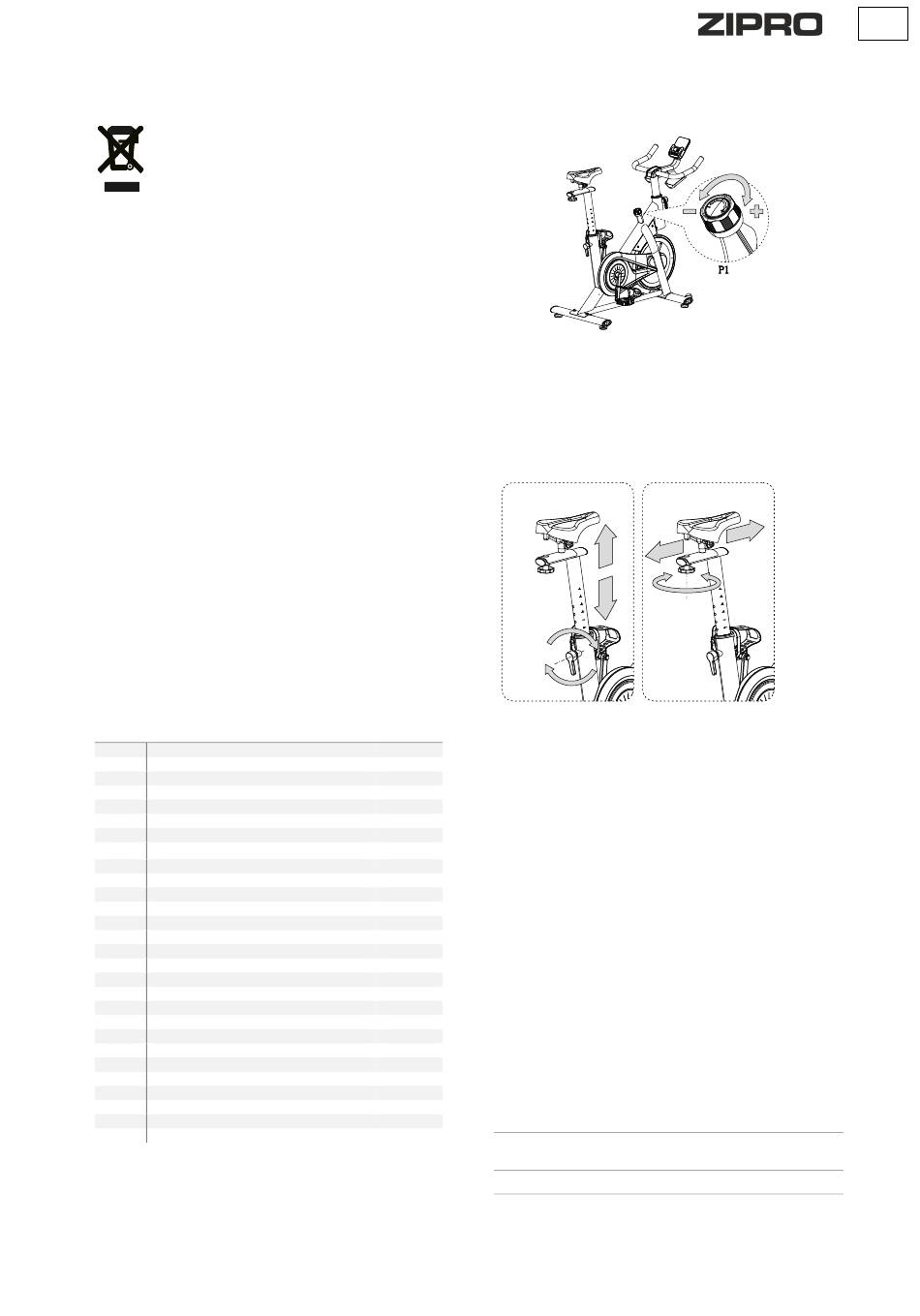

PODEŠAVANJA
Podešavanje otpora
Da biste povećali otpor, okrenite gumb za podešavanje otpora u
smjeru kazaljke na satu.
Da biste smanjili otpor, okrenite gumb za podešavanje napetosti u
smjeru suprotnom od kazaljke na satu.
Visina sjedala
Otpustite gumb nosača sjedala, postavite sjedalo na željenu visinu i
zategnite gumb. Provjerite je li sjedalo nepomično.
Ispravna visina sjedala povećava učinkovitost vježbanja i smanjuje
rizik od ozljeda.
Postavite pedale u uspravan položaj (jedna pedala dolje, druga gore).
Sjednite na bicikl i stavite stopala na pedale. Provjerite je li noga
postavljena na donjoj pedali udobna. Ako je previše savijena,
podignite sjedalo. Ako ne možete dohvatiti pedalu, ili vam je noga
previše ispružena, spustite sjedalo.
Podešavanje traka pedala
Na unutarnji dio pedale, pričvrstite gumenu traku stranom s tri rupe.
KOLIČINA
Drugi kraj pričvrstite na jednu od rupa za podešavanje, tako da
1
stopalo bude nepomično tijekom vožnje i da se može lako izvaditi.
1
Učinite to za obje pedale.
2
3
Izravnavanje uređaja
1
Izravnajte uređaj okretanjem izravnavajućih kapica koje se nalaze na
1
stražnjoj strani. Kapice su u obliku poligona, svaka njihova strana ima
4
različitu visinu, pronađite pravu stranu kako bi uređaj stajao stabilno.
8
4
Hitno zaustavljanje
1
Pritisnite gumb kočnice do kraja prema dolje za hitno zaustavljanje.
1
2
UPUTE ZA UPORABU RAČUNALA
1
RAČUNALO (MODEL) MRMS05-GRN
4
Prije uporabe uklonite zaštitnu foliju s ekrana računala.
4
1
AUTO ON/OFF
1
Računalo će se uključiti kada se zamašnjak pokrene ili se pritisne bilo
1
koja tipka. Računalo će se automatski isključiti nakon 4 minute
1
neaktivnosti.
1
1
OPIS POJEDINAČNIH GUMBA
1
2
MODE - omogućuje odabir parametra.
2
SET - služi za postavljanje vrijednosti parametara.
2
RESET - služi za trenutno resetiranje vremena, udaljenosti i kalorija.
1
1
FUNKCIJE (SPECIFIKACIJA)
1
TIME
SPEED
DISTANCE
Broji ukupno vrijeme vježbanja od
početka do kraja.
Prikazuje trenutnu brzinu.
Broji ukupnu udaljenost od početka
do kraja vježbanja.
HR
00:00-99:59
min
0,0-99,9 km/h
0,0-9999 km
