Montáž zařízení musí být provedena pečlivě dospělou osobou. V
případě pochybností požádejte o pomoc někoho se zkušenostmi v
této oblasti.
• Před zahájením montáže se ujistěte, zda sada
se zařízením obsahuje všechny prvky z seznamu dílů a
zda nebyly některé prvky poškozeny během přepravy. V
případě chybějících prvků nebo námitek kontaktujte
prodejce.
•
Seznamte se s nákresy a vysvětlivkami a provádějte montáž v
souladu s pořadím uvedeným v montážním návodu.
• Během montáže buďte opatrní. Při používání
nástrojů a prvků existuje riziko poranění.
•
Pamatujte na zachování bezpečného prostředí.
Nerozkládejte chaoticky nástroje a montážní prvky. Pamatujte,
že fólie a sáčky z plastu představují nebezpečí udušení pro děti.
•
Montážní prvky potřebné k provedení daného kroku
montážního návodu byly znázorněny na nákresech
a vysvětlivkách. Používejte prvky uvedené v montážním
návodu.
•
V prvních fázích montáže nedotahujte díly nadoraz. Udělejte to
po umístění všech a ujistěte se, že jsou správně usazeny.
• Výrobce si vyhrazuje právo na předběžnou montáž některých
prvků.
MONTÁŽNÍ SCHÉMA (→ Viz strana 2)
POZOR! Je zakázáno používat díly pocházející z jiných zdrojů než od
výrobce.
SEZNAM DÍLŮ
Č. POPIS
1 Monitor
2 Svařování nosné trubky
3 Šroub
4 Šroub M5*5
5 Držák na láhev
8 Svařování madla
9 Šroub M8*12
10 Pružná podložka D8
11 Plochá podložka D8
12 Kryt madla
13 Svařování stojné trubky
15 Knoflík kolku pružinového ve tvaru písmene
L
16 Svařování hlavního rámu
30 Šroub M8*20*S6
31 Ohnutá podložka d8*Φ20*1.5*R28
36 Svařování přední dolní podpěry
37 Svařování zadní dolní podpěryy
38 Svařování trubky sedla
39 Matice
40 Plochá podložka φ10.5*φ30*3
42 Svařování regulačního sedadla
43 Sedadlo
44(R/L) Pedál
45 Matice
54 Šroub ST4.2*12
A Klíč S13-14-15
B Klíč S5*30*80
C Klíč S17-19
NÁVOD K MONTÁŽI (→ Viz strana 2)
POZOR! Během montáže dodržujte následující kroky a používejte
nářadí přiložené k produktu.
Připravte si dostatek volného místa pro montáž zařízení. Vzhledem k
velké hmotnosti některých prvků se doporučuje montáž ve dvou
osobách.

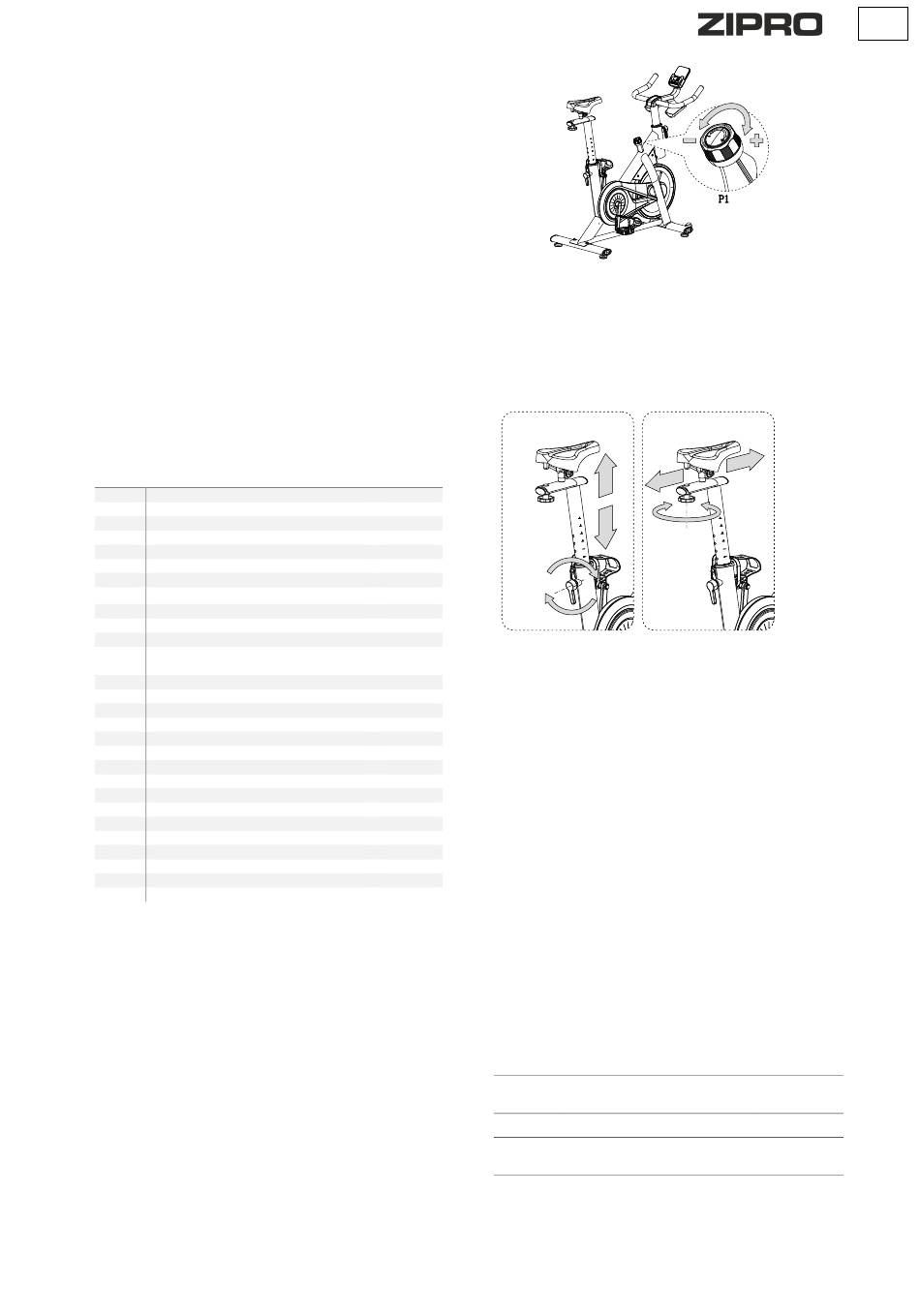

NASTAVENÍ
Nastavení odporu
Pro zvýšení odporu otáčejte knoflíkem nastavení odporu ve směru
hodinových ručiček.
Pro snížení odporu otáčejte knoflíkem nastavení tahu proti směru
hodinových ručiček.
Výška sedadla
Povolte knoflík držáku sedadla, nastavte sedadlo do požadované
výšky a utáhněte knoflík. Ujistěte se, že je sedadlo nehybné.
Správná výška sedadla zvyšuje efektivitu cvičení a snižuje riziko
zranění.
Nastavte pedály do svislé polohy (jeden pedál dole, druhý nahoře).
Nasedněte na kolo a umístěte nohy na pedály. Ujistěte se, že je noha
umístěná na dolním pedálu pohodlně položená. Pokud je příliš
ohnutá, zvedněte sedadlo. Pokud nedosáhnete na pedál, nebo je vaše
noha v hyperextenzi, snižte sedadlo.
MNOŽSTVÍ
1
1
2
3
1
1
4
8
4
1
1
Nastavení pásků pedálů
2
K vnitřní části pedálu připevněte gumový pásek stranou se třemi
otvory. Druhý konec připevněte k jednomu z regulačních otvorů tak,
1
aby byla noha během jízdy nehybná a dalo se ji snadno vyjmout.
4
Proveďte tuto činnost pro oba pedály.
4
1
Vyrovnání zařízení
1
Vyrovnejte zařízení otáčením vyrovnávacích podložek umístěných na
1
zadní základně. Podložky mají tvar mnohoúhelníku, každá jejich
1
strana má jinou výšku, najděte správnou stranu, aby zařízení stálo
1
stabilně.
1
1
Nouzové zastavení
2
Stiskněte otočný knoflík brzdy úplně dolů pro nouzové zastavení.
2
2
NÁVOD K OBSLUZE POČÍTAČE
1
POČÍTAČ (MODEL) MRMS05-GRN
1
Před použitím odstraňte ochrannou fólii z obrazovky počítače.
1
AUTO ON/OFF
Počítač se zapne, když se setrvačník uvede do pohybu nebo se stiskne
libovolné tlačítko. Počítač se automaticky vypne po 4 minutách
nečinnosti.
POPIS JEDNOTLIVÝCH TLAČÍTEK
MODE - umožňuje provést výběr parametru.
SET - slouží k nastavení hodnot parametrů.
RESET - slouží k okamžitému resetování času, vzdálenosti a kalorií.
FUNKCE (SPECIFIKACE)
TIME
SPEED
DISTANCE
CALORIES
Počítá celkový čas cvičení od jeho
zahájení do ukončení.
Zobrazuje aktuální rychlost.
Počítá celkovou vzdálenost od
začátku do konce cvičení.
Počítá celkový počet spálených
kalorií od začátku do konce cvičení.
(Měření je přibližné pro srovnání
různých cvičebních sezení, nelze jej
použít k léčbě).
CZ
00:00-99:59
min
0,0-99,9 km/h
0,0-9999 km
0,0-9999 kcal
