Jei iš naujo paleidus ekranas neveikia tinkamai, išimkite baterijas
kelioms minutėms, o tada vėl įdėkite.
DĖMESIO! Išnaudotoms baterijoms garantija netaikoma. Jose yra
kenksmingų medžiagų (pvz., kadmio, gyvsidabrio ar švino), todėl
nemeskite jų į buitinių atliekų konteinerį. Nuneškite jas į atitinkamą
išnaudotų baterijų surinkimo punktą.
APLINKA
Įrenginys tiekiamas pakuotėje, kad būtų apsaugotas nuo galimų
pažeidimų transportavimo metu. Pakuotės yra neapdorotos žaliavos ir
gali būti perdirbamos. Išmeskite šias medžiagas į atitinkamus
spalvotus konteinerius, skirtus atskiram surinkimui.
Saugokite aplinką ir nemeskite išnaudotų baterijų į
buitinių atliekų dėžę. Grąžinkite jas pirkimo vietoje arba
perduokite į atskirą antrinių žaliavų saugojimo punktą.
Išnaudoti elektros prietaisai (įskaitant skaitiklį,
maitinimo šaltinį) yra antrinės žaliavos – nemeskite jų į
buitinių atliekų konteinerius, nes juose gali būti
sveikatai ir aplinkai pavojingų medžiagų. Prašome aktyviai padėti
taupiai naudoti gamtos išteklius ir saugoti natūralią aplinką,
perduodant išnaudotą įrenginį į antrinių žaliavų – išnaudotų elektros
prietaisų – saugojimo punktą.

MONTAVIMAS

Prietaiso montavimą turi atlikti kruopščiai suaugęs žmogus. Jei
abejojate, paprašykite pagalbos turinčio daugiau patirties šioje srityje.
• Prieš pradėdami montavimą, įsitikinkite, ar rinkinyje
su prietaisu yra visi elementai iš detalių sąrašo ir
ar kokie nors elementai nebuvo pažeisti transportavimo metu.
Jei trūksta elementų arba turite pastabų, susisiekite
su pardavėju.
• Susipažinkite su brėžiniais ir paaiškinimais ir atlikite
montavimą pagal eilės tvarką, nurodytą montavimo
instrukcijoje.
• Būkite atsargūs montuodami. Naudojant
įrankius ir elementus, yra susižeidimo pavojus.
• Nepamirškite užtikrinti saugią aplinką.
Neišdėliokite chaotiškai įrankių ir montavimo elementų.
Atminkite, kad plėvelės ir plastikiniai maišeliai kelia pavojų
vaikams uždusti.
• Montavimo elementai, reikalingi atlikti tam tikrą žingsnį
montavimo instrukcijoje yra pateikti brėžiniuose
ir paaiškinimuose. Naudokite elementus, nurodytus
montavimo instrukcijoje.
• Pradiniuose montavimo etapuose nepriveržkite dalių iki galo.
Padarykite tai įdėję visas dalis ir įsitikinę, kad jos tinkamai
įstatytos.
• Gamintojas pasilieka teisę iš anksto sumontuoti kai kuriuos
elementus.
MONTAVIMO SCHEMĄ (→ Žiūrėkite puslapį 2)
DĖMESIO! Draudžiama naudoti dalis, gautas iš kitų šaltinių nei iš
gamintojo.
DETALIŲ SĄRAŠAS
NR. APRAŠYMAS
1 Monitorius
2 Atraminio vamzdžio suvirinimas
3 Varžtas
4 Varžtas M5*5
5 Gertuvės laikiklis
8 Turėklo suvirinimas
9 Varžtas M8*12
10 Spyruoklinė poveržlė D8
11 Paprasta poveržlė D8
12 Turėklo dangtelis
13 Stovo vamzdžio suvirinimas
15 Rankenėlė kūgio formos spyruoklei L raidės
forma
16 Pagrindinio rėmo suvirinimas
30 Sraigtas M8*20*S6
31 Išlenkta poveržlė d8*Φ20*1.5*R28
36 Priekinės apatinės dalies suvirinimas
atramos
37 Galines apatinės dalies suvirinimas atramas
38 Balnelio vamzdžio suvirinimas
39 Veržlė
40 Poveržlė φ10.5*φ30*3
42 Reguliavimo sėdynės suvirinimas
43 Sėdynė
44(R/L) Pedalas
45 Veržlė
54 Sraigtas ST4.2*12
A Raktas S13-14-15
B Raktas S5*30*80
C Raktas S17-19
SURINKIMO INSTRUKCIJA (→ Žr. puslapis 2)
DĖMESIO! Montuodami laikykitės toliau nurodytų žingsnių ir
naudokite prie gaminio pridėtus įrankius.
Paruoškite pakankamai laisvos vietos įrenginiui surinkti. Dėl didelio
kai kurių elementų svorio rekomenduojama montuoti dviem
asmenims.

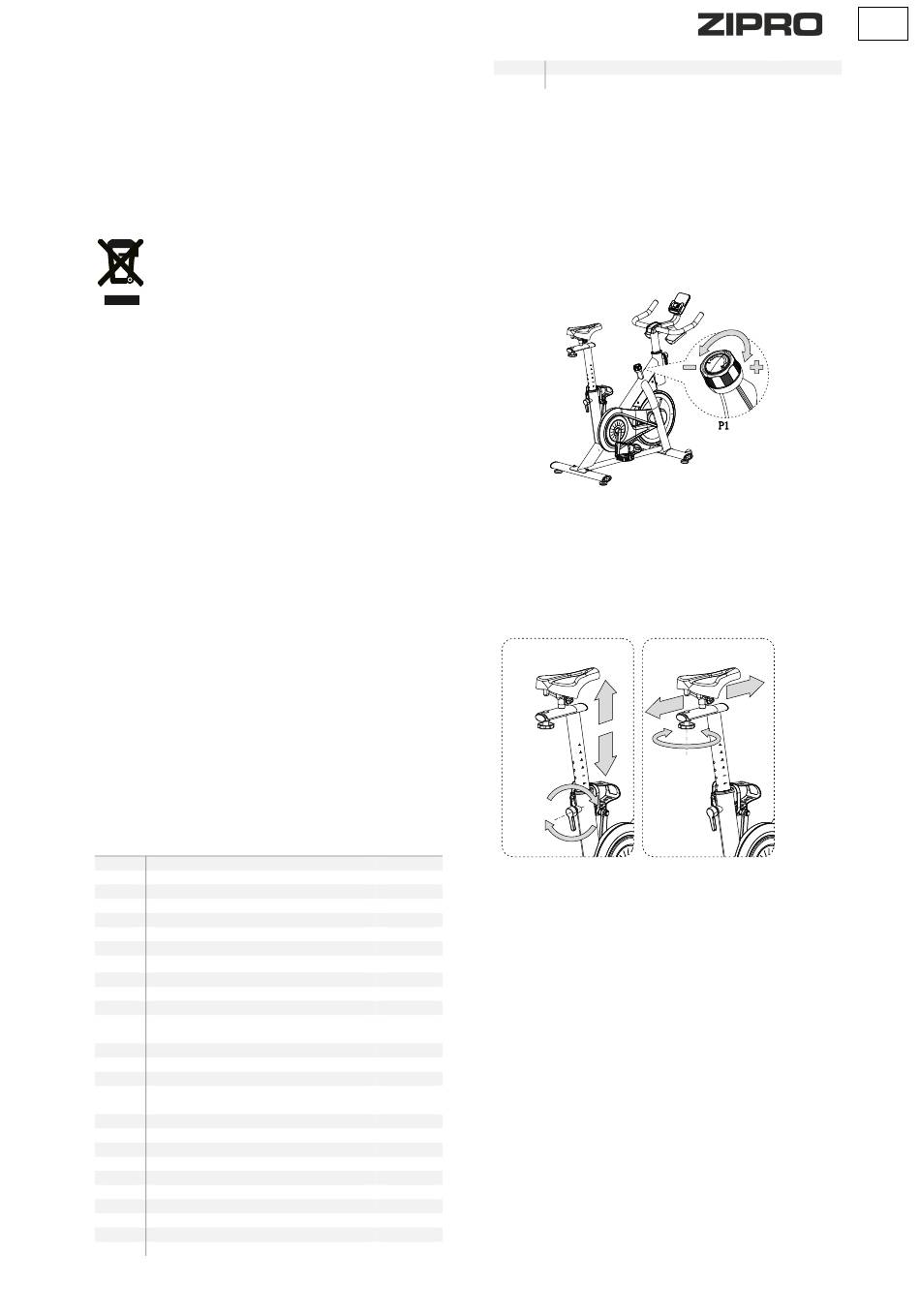

REGULIAVIMAS
Pasipriešinimo reguliavimas
Norėdami padidinti pasipriešinimą, pasukite pasipriešinimo
reguliavimo rankenėlę pagal laikrodžio rodyklę.
Norėdami sumažinti pasipriešinimą, pasukite įtempimo reguliavimo
rankenėlę prieš laikrodžio rodyklę.
Sėdynės aukštis
Atsukite sėdynės atramos rankenėlę, nustatykite sėdynę į norimą
aukštį ir priveržkite rankenėlę. Įsitikinkite, kad sėdynė nejuda.
Tinkamas sėdynės aukštis padidina treniruočių efektyvumą ir
sumažina traumų riziką.
Nustatykite pedalus vertikalioje padėtyje (vienas pedalas apačioje,
kitas viršuje). Atsisėskite ant dviračio ir padėkite kojas ant pedalų.
Įsitikinkite, kad koja, padėta ant apatinio pedalo, yra patogioje
padėtyje. Jei ji per daug sulenkta, pakelkite sėdynę. Jei negalite
pasiekti pedalo arba jūsų koja yra pertempta, nuleiskite sėdynę.
KIEKIS
1
Pedalų dirželių reguliavimas
1
Prie vidinės pedalo dalies pritvirtinkite guminį dirželį puse su trimis
2
skylėmis. Kitą galą užkabinkite ant vienos iš reguliavimo skylių, kad
3
koja būtų nejudanti važiuojant ir ją būtų galima lengvai išimti. Atlikite
1
šį veiksmą abiem pedalams.
1
4
Įrenginio lygiavimas
8
Išlyginkite įrenginį sukdami lyginimo dangtelius, esančius galiniame
4
pagrinde. Dangteliai yra daugiakampio formos, kiekviena jų pusė yra
1
skirtingo aukščio, raskite tinkamą pusę, kad įrenginys stovėtų
1
stabiliai.
2
Avarinis stabdymas
1
Paspauskite stabdžio rankenėlę žemyn iki galo, kad įjungtumėte
4
avarinį stabdymą.
4
1
KOMPIUTERIO NAUDOJIMO INSTRUKCIJA
KOMPIUTERIS (MODELIS) MRMS05-GRN
1
Prieš naudodami nuimkite apsauginę plėvelę nuo kompiuterio
1
ekrano.
1
1
AUTO ĮJUNGIMAS/IŠJUNGIMAS
1
Kompiuteris įsijungs, kai smagratis pradės judėti arba bus paspaustas
1
bet kuris mygtukas. Kompiuteris automatiškai išsijungs po 4 minučių
2
neveikimo.
2
2
ATSKIRŲ MYGTUKŲ APRAŠYMAS
1
LT
1
1
