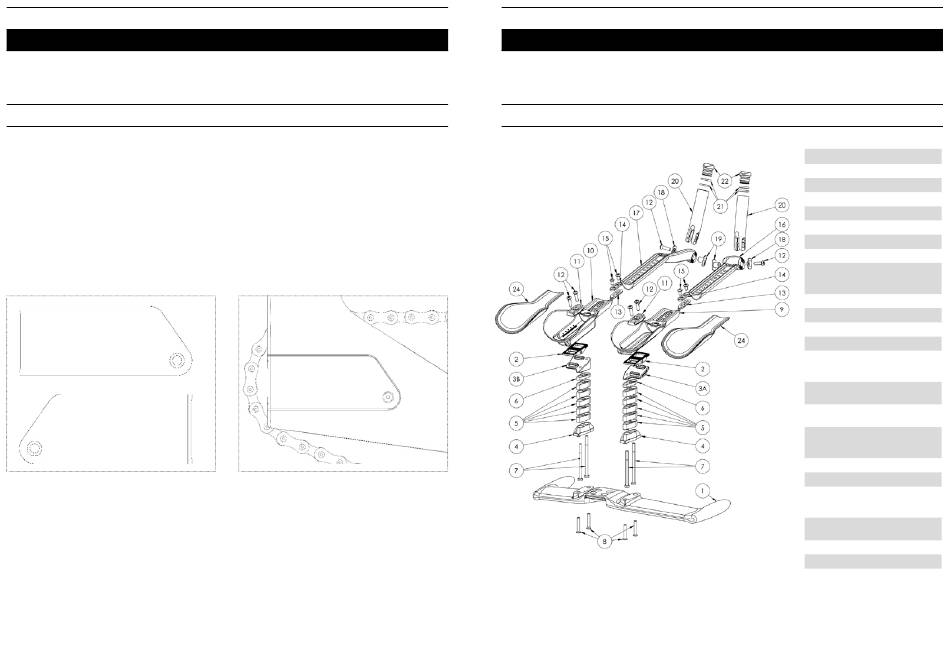

MONTAGE DER ABDECKUNGEN FÜR DIE HINTEREN AUSFALLENDEN
Um die Montage des Laufrads zu vervollständigen,
finden Sie zwei Abdeckungen in der Zubehörkiste,
die Ihrem Fahrrad beiliegt. Diese sollten als letztes
montiert werden, nachdem Sie die Kette gespannt,
das Rad festgezogen und die Schnellspannachsen
gesichert haben.
Um die Abdeckungen zu befestigen, finden Sie
im Lieferumfang 2 FHC-Schrauben M4x10mm,
die mit einem Drehmomentschlüssel und einem
HEX2-Bit mit 1 Nm angezogen werden müssen.

EXPLOSIONSZEICHNUNG DER AERGO-EXTENSIONS

N° Bezeichnung Qty
1 LOOK P24 Pursuit-Lenker 1
2 Flat armrest cradle 2
3a Flat armrest support (right) 11
3b Flat armrest support (left) 1
4 Basebar flat interface 2
5 10mm spacer 10
6 5mm spacer 2
7 M5 Schraube mit niedrigem 4
Kopf - Unterstützung beim
Anziehen
8 Schraube FHCX M5x30 4
9 Extensions (links versetzt) 1
10 Extensions (links gekröpft) 1
11 Obere Armschale 2
12 Abgerundete Schraube 6
M5x20 TFX zum Festziehen
der Armlehne
13 Untere Klemmplatte für 2
Extensions
14 Obere Klemmplatte für die 2
Extensions
15 Abgerundete Schraube 4
M5x10 TFX zum Festziehen
der Verlängerung
16 Linkes Extensionende 1
17 Linkes Extensionende 1
18 Halteplatte für die 2
Klemmschraube der
Extensions
19 Mutter der Lenkerklemmu- 2
ng der Extensions
20 Basebar 2
21 O-Ring 4
22 Aufnahme der Extensions 2
