MONTAJE DEL MANILLAR AERGO
COLOCACIÓN DEL APOYA CODOS
Tiene la posibilidad de regular los apoya codos en
tres direcciones, y rotarlos en dos:
- Adelante Atrás ("Avance de los apoya
codos")
- Izquierda Derecha ("Separación de los
apoya codos")
- Arriba Abajo ("Altura de los apoya codos")
- Dentro Fuera ("Rotación de los apoya
codos")
- 10° 30° ("Inclinación de los apoya
codos")"**
AVISO : Los tornillos M5 (12-15) deberían
estar impregnados en fijador de tornillos (como
Loctite 243), y a continuación apretarlos a 8
Nm. Los tornillos M5 (7) deben apretarse a 4,5
Nm.

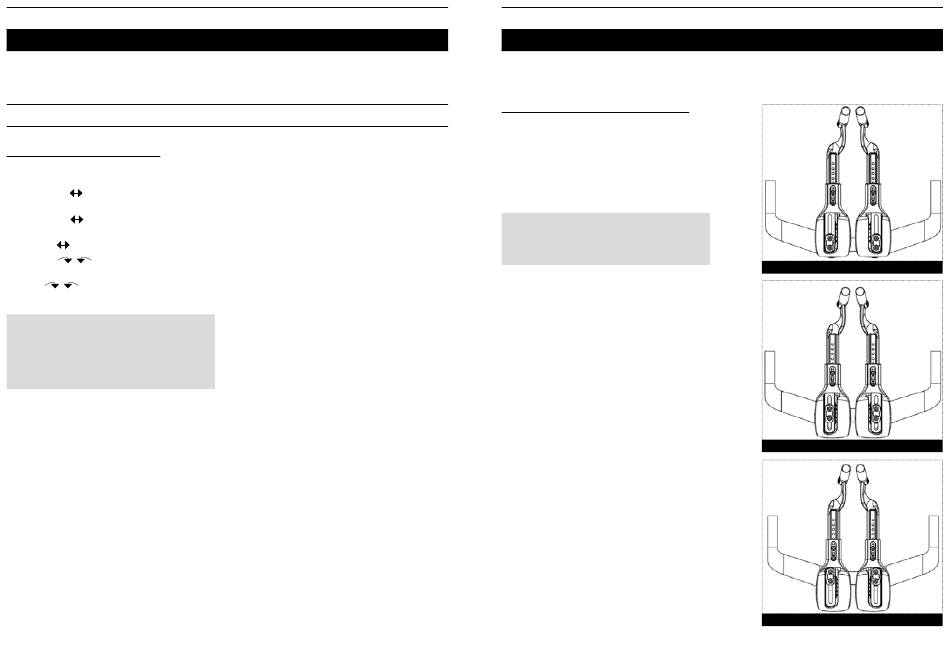

AJUSTE DEL AVANCE DEL APOYA CODOS
Es posible mover los apoya codos hacia delante o
hacia atrás hasta 54 mm. Para hacer este ajuste,
basta con aflojar los tornillos (12), posicionar los
apoya codos, y apretar los tornillos a 8 Nm. Las
placas (11) disponen de una marca para alinearlos
con la escala de los apoya codos.
AVISO : Si no alcanza a conseguir su posición
idónea, puede usar una potencia de otra
longitud.
+27 mm
0 mm
-27 mm
