POSITIONNEMENT DU COCKPIT AERGO
RÉGLAGE DES REPOSE-BRAS
Vous avez la possibilité de régler vos repose-bras
en translation dans les 3 directions, ainsi qu'en
rotation dans deux directions :
- Avant arrière (« Armpad Reach »)
- Gauche droite. (« Armpad Width »)
- Haut bas (« Armpad Stack »)
- Pincement intérieur extérieur (« Armpad
toe-in »)
- Inclinaison 10° 30° (« Armpad Tilt »)
IMPORTANT : Les vis M5 (12-15) doivent
être préalablement recouvert d'une goutte de
frein-filet normal (type Loctite bleue 243) puis
serrées au couple de 8Nm, les vis M5 (7)
doivent être serrées au couple de 4.5Nm.

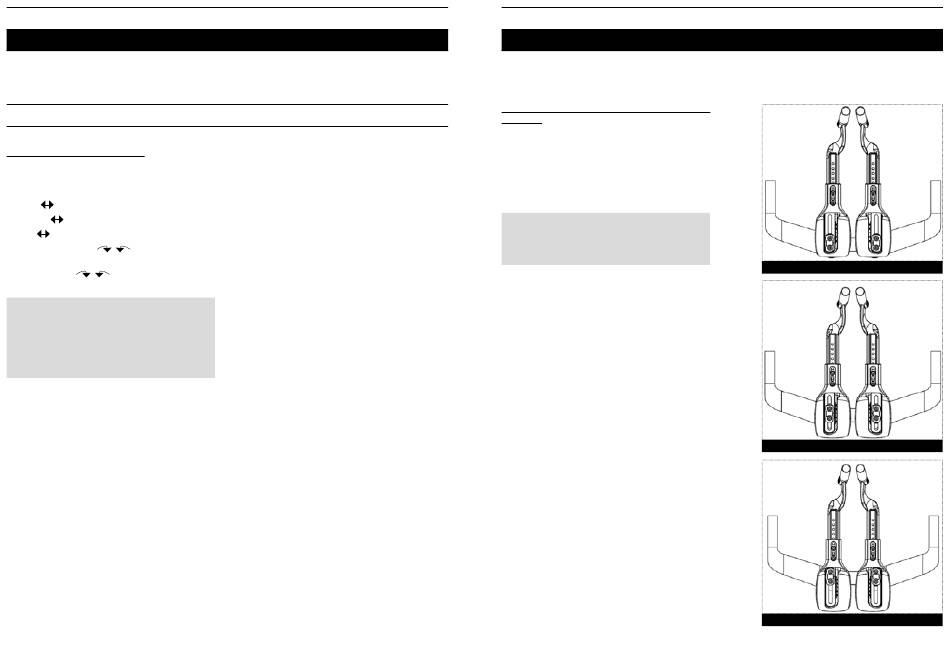

RÉGLAGE DE L' A VANCEMENT « ARMPAD
REACH »
Il est possible d'avancer-reculer les repose-bras
sur une plage totale de 54mm.
Pour régler, il suffit de desserrer les vis (12), régler
la position, et resserrer les vis au couple de 8Nm.
Les platines (11) possèdent une marque pour se
repérer sur la règle graduée des repose-bras.
NOTE : Si vous n'arrivez pas à atteindre votre
position, il est possible d'utiliser une potence
de longueur différente.
+27 mm
0 mm
-27 mm
