Le pédalier ZED piste est le premier pédalier
monobloc de piste en carbone. Les manivelles
et l'étoile de support plateau sont solidaires
de l'axe du pédalier afin d'obtenir une rigidité
inégalée à ce jour.
Entièrement réalisé en fibre de carbone, il
est à la fois léger et extrêmement rigide. Le
ZED piste est le fruit de nombreuses années
de recherche et développement et intègre
de nombreuses technologies brevetées par
LOOK, notamment la variation de longueur des
manivelles par la technologie trilobe. Ainsi avec
un pédalier de taille unique vous pouvez choisir
de rouler avec une longueur de manivelle de
165 – 167.5 - 170mm (taille 1) ou 172.5 – 175 –
177.5mm (taille 2) simplement en faisant tourner
d'un tiers de tour l'écrou de fixation de pédale.
Ce changement est rapide et ne nécessite pas
d'outils spéciaux.
La technologie monobloc lie les manivelles et
l'axe à une étoile pleine supportant le plateau.
Cette continuité entre le plateau et l'étoile est
parfaite et permet d'améliorer le comportement
aérodynamique de l'ensemble.
La ligne de chaîne de ce pédalier est de 43mm.
MONTAGE DU PEDALIER ZED DANS LE CADRE
Le pédalier ZED Piste étant monobloc, son
montage nécessite de passer la manivelle
gauche au travers du cadre. La pédale droite
peut être montée sur le pédalier avant son
montage sur le cadre ce qui n'est pas le cas
pour la pédale gauche qui devra être montée
une fois le pédalier ZED PISTE correctement
fixé dans le cadre.
- L'opération de montage ne nécessite
pas d'outil spécifique mais il est toutefois
recommandé de faire appel à votre revendeur
spécialisé Look pour le montage ou la dépose
du pédalier.
- Avant d'engager le pédalier dans le cadre,
vérifier que le roulement gauche est bien
monté serré dans le cadre côté gauche et
qu'il ne manque aucune pièce sur l'ensemble
pré-monté sur le pédalier. - Les plateaux ne
gênent en rien la cinématique d'engagement
du pédalier dans le cadre. Le pédalier peut être
monté sur le cadre avec ou sans ses plateaux.
Attention: : - Dépoussiérer, nettoyer
!
et graisser les portées de roulements
du boîtier de pédalier avec la graisse
préconisé.
- Ne jamais laver votre vélo avec un jet sous
pression. L'eau sous pression, même celle qui
sort d'un tuyau d'arrosage, peut, malgré les joints
d'étanchéité, entrer à l'intérieur du boîtier de
pédalier en endommageant irrémédiablement les
composants et les roulements du pédalier ZED
PISTE. Lavez votre pédalier lorsqu'il est monté
sur votre vélo, nettoyez délicatement les parties
carbone avec un chiffon doux, de l'eau et du savon
neutre.
- Ne laissez pas le pédalier ZED PISTE à l'intérieur
d'une voiture garée sous le soleil, ni près de
radiateur ou d'autres sources de chaleur.

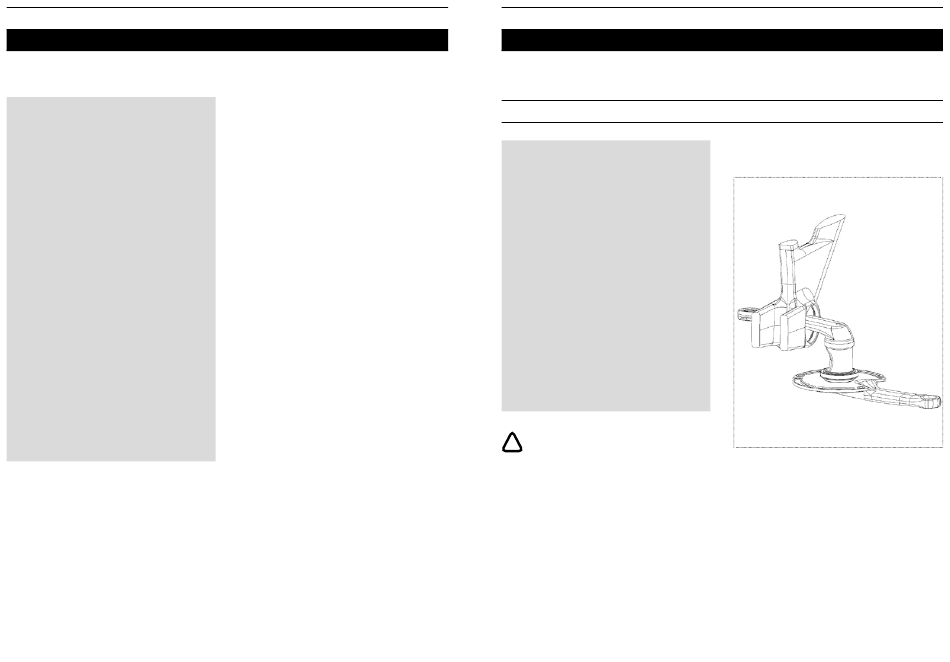

1- Engager le pédalier dans le cadre par la
manivelle gauche
