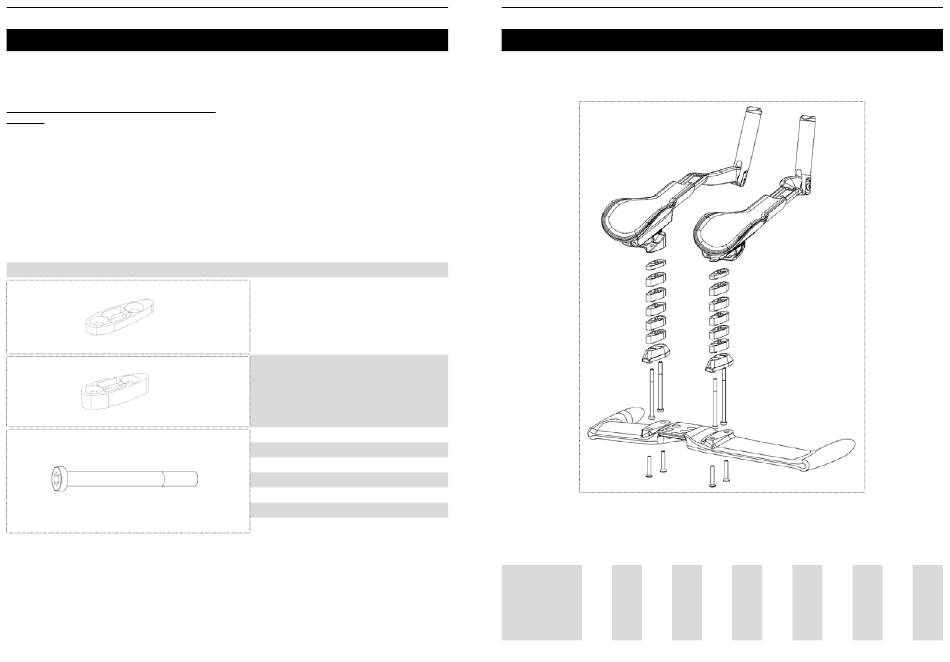

REGOLAZIONE DELL' A LTEZZA « ARMPAD
STACK »
L' A ERGO LOOK P24 viene fornito con un set di
componenti che consente di ottenere diverse
altezze dei supporti per le braccia.
Suggerimento di montaggio: è necessario
assemblare le 4 viti CBHC M5 (7) e serrarle con
una coppia di 4,5 Nm sulle interfacce piane (4).
Successivamente, assemblare il tutto sul manubrio
da inseguimento utilizzando le viti FHCX M5x30
(8), precedentemente trattate con frenafiletti medio
(tipo Loctite 243), e serrarle con una coppia di 5
N°
1
2
3
4
5
Denominazione Qta
Tacchette 5mm 2
Tacchette 10mm 10
Vite CBHC M5x20 4
Vite CBHC M5x30 4
Vite CBHC M5x40 4
Vite CBHC M5x50 4
v CBHC M5x60 4
Vite CBHC M5x70 4
Vite CBHC M5x80 2
Utilizzare le viti della lunghezza corrispondente
alle tacchette utilizzate, come indicato nella tabella
sottostante :
Altezza tacchette 0mm 5mm 10mm 15mm
Lunghezza viti 20 30 30 40
Anterior
Lunghezza viti 20 20 30 30
posteriore
20mm 25mm 30mm 35mm 40mm 45mm
40 50 50 60 60 70
40 40 50 50 60 60
50mm 55mm
70 80
70 70
