look P24 Bedienungsanleitung Seite 110

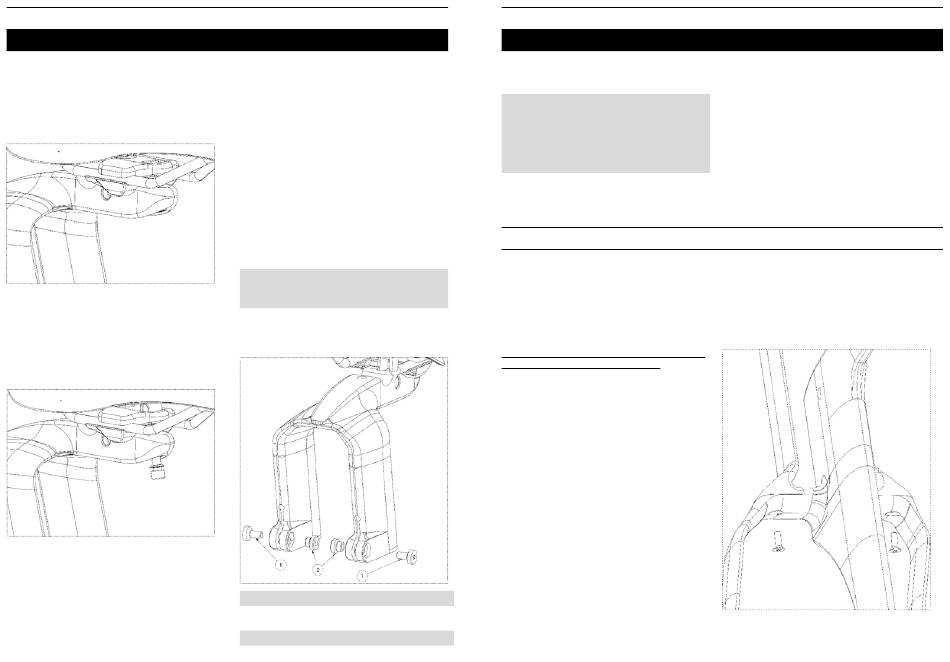

5- Platzieren Sie die Sattelklemme so, dass die
Sattelstreben zwischen ihr und der asymmetrischen
Halterung eingeklemmt sind.
6- Bringen Sie die Kugelscheibe und die Schraube
M6x35 an und ziehen Sie sie mit der M6 10x14
Schraube vor. Das Gegenstück wieder in die
Klemme einsetzen und die Neigung des Sattels mit
dem Drehknopf einstellen. Ziehen Sie die gesamte
Baugruppe mit einem Drehmomentschlüssel und
einem HEX5-Bit mit 8 Nm an.
Mit dem Drehknopf können Sie den Winkel des
Sattels fein einstellen. Durch Festziehen oder
Lösen können Sie die gewünschte Neigung
erreichen. Lösen Sie vor jeder Winkeleinstellung
des Sattels die hintere M6x35-Schraube, ziehen
Sie den Drehknopf an oder lösen Sie ihn, und
ziehen Sie dann die hintere Schraube wieder mit
dem angegebenen Drehmoment an.
Die seitlichen Löcher im Knopf ermöglichen es
Ihnen, ein Werkzeug zum Anziehen oder Lösen
der Schraube zu verwenden, wenn es schwierig
ist, dies mit den Fingern zu tun.
Dank des Knopfes ist es möglich, den Winkel des
Sattels bei zukünftigen Demontagen/Montagen
beizubehalten. Lösen Sie einfach die hintere
M6x35-Schraube und drehen Sie dann den Knopf,
ohne ihn abzuschrauben, um die Klemme zu lösen.
Beim Wiederzusammenbau drehen Sie den Knopf
zurück in seine Position in der Halterungsklemme
und ziehen die hintere Schraube wieder mit 8 Nm
an.
Es ist wichtig, dass Sie die oben beschriebenen
Montageanweisungen immer befolgen.
7- Montieren Sie die Befestigungselemente für den
Sitzdom vor.
N° Bezeichnung
1 Klemmschraube des Sitzdoms - Bit T20 -
Fett - 2 Nm
2 Sitzdom-Klemmmutter
VORSICHTSMASSNAHMEN
MONTAGE:
Die Sitzdom-Klemmmuttern haben eine flache
Seite, die es ermöglicht, sie in ihre Aufnahme in
den inneren Flügeln des Sitzrohrs einzurasten.
Die Sattelstütze ist komplementär zum Rahmen,
sie wird durch zwei untere Schrauben und eine
Schraube + Zylinder an der Vorderseite gehalten.
REIHENFOLGE DER
SATTELSTÜTZE UND -HALTERUNG
1- Verwenden Sie zwei FHC-Schrauben M5x16,
die mit normaler Schraubensicherung vom Typ
LOCTITE 243 TM bestrichen sind, und ziehen Sie
sie mit einem Torx-Bit T25 mit einem Drehmoment
von 5 Nm an.
Qty
2
2
BEI DER
MONTAGE DER SATTELSTREBEN
MONTAGE DER
