6- Coloque una llave hexagonal de 2,5 mm en el
orificio opuesto al tornillo M3 para contar con una
sujeción adicional de la abrazadera, y apriételo.
7- Tras eliminar cualquier holgura del pedalier y
asegurándose que las bielas giran correctamente
tras apretar la abrazadera, extraiga la llave
hexagonal, desenrosque el tornillo M3, retire el útil
de montaje, y a continuación vuelva a enroscar el
tornillo M3, apretándolo a 2 Nm.
Desmontaje de las bielas del cuadro:
Para desmontar las bielas, siga los mismos pasos
descritos para el montaje pero en sentido inverso.
MONTAJE DEL PLATO EN LAS BIELAS
Platos compatibles:
Los platos que cumplan las siguientes
especificaciones son compatibles con las
bielas ZED track:
- Deben poseer 5 orificios de fijación
- Deben poseer un BCD de 144 mm
(distancia entre el centro de los orificios)
- Deben tener un grosor efectivo de 4 mm
en el punto de apriete
La mayoría de platos cumplen estos requisitos.
La separación con el cuadro permite usar
platos de hasta 70 dientes.

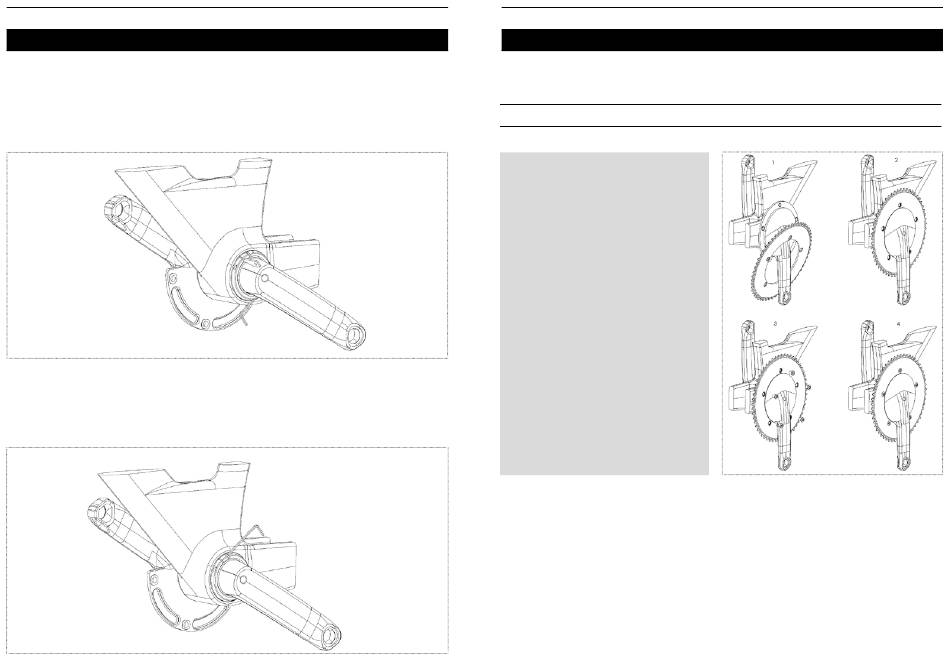

Montaje del plato a la biela:
Una vez montadas las bielas en el cuadro,
deslice el plato por la biela derecha y a
continuación apriete los tornillos a 6 Nm.
AVISO: las tuercas están integradas a la biela.
Sólo debe apretar los tornillos para fijar el plato
a la biela.
