MISE EN PLACE DES CAPOTS PATTES ARRIERES
Pour terminer l'opération de mise en place des
roues, vous trouverez dans la valisette livrée avec
votre vélo deux capots. Ceux-ci sont à mettre en
place en dernier après avoir tendu la chaîne, serré
la roue et mis en butée les axes molette.
Pour maintenir en position les raidisseurs, vous
trouverez dans les accastillages 2 vis FHC
M4x10mm à serrer au couple de 1 Nm avec une clé
dynamométrique et un embout HEX2.

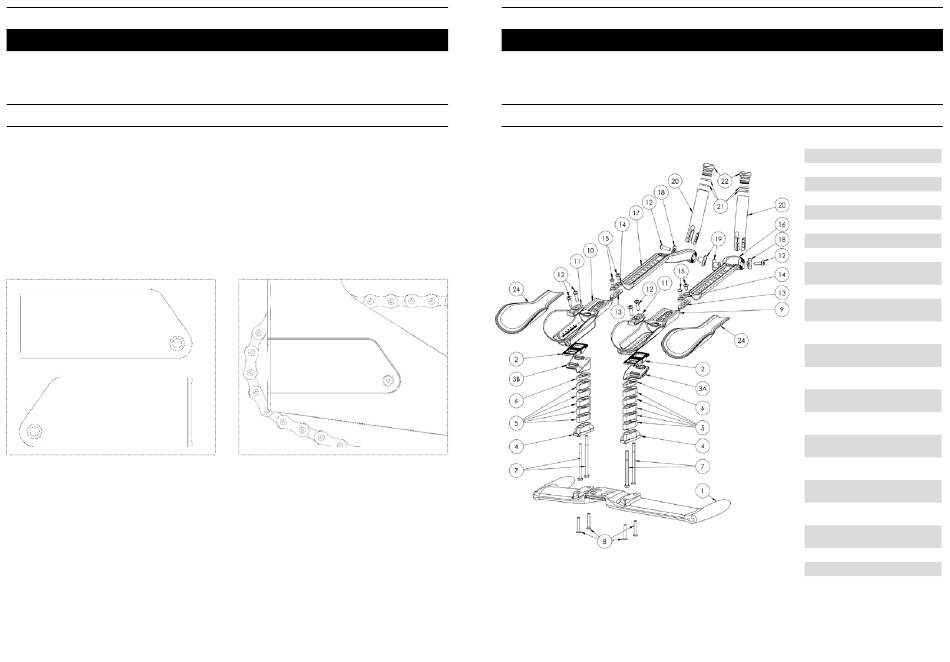

VUE ECLATEE DES PROLONGATEURS AERGO
N°
Désignation
Qté
1
Cintre Poursuite LOOK P24
1
2
Flat armrest cradle
2
3a
Flat armrest support (right)
11
3b
Flat armrest support (left)
1
4
Basebar flat interface
2
5
10mm spacer
10
6
5mm spacer
2
7
Vis M5 Low cap – serrage
4
supports
8
Vis FHCX M5x30
4
9
Repose-bras prolongateur
1
(déport à gauche)
10
Repose-bras prolongateur
1
(déport à gauche)
11
Platine supérieure de
2
repose-bras
12
Vis TFX bombée M5x20 de
6
serrage de repose-bras
13
Platine inférieure de serrage
2
de prolongateur
14
Platine supérieure de ser-
2
rage de prolongateur
15
Vis TFX bombée M5x10 de
4
serrage de prolongateur
16
Extrémité de prolongateur
1
gauche
17
Extrémité de prolongateur
1
droit
18
Plaque appui vis serrage
2
poignée prolongateur
19
Ecrou serrage poignée
2
prolongateur
20
Poignée de prolongateur
2
21
Joint torique
4
22
Bouchon poignée prolon-
2
gateur
