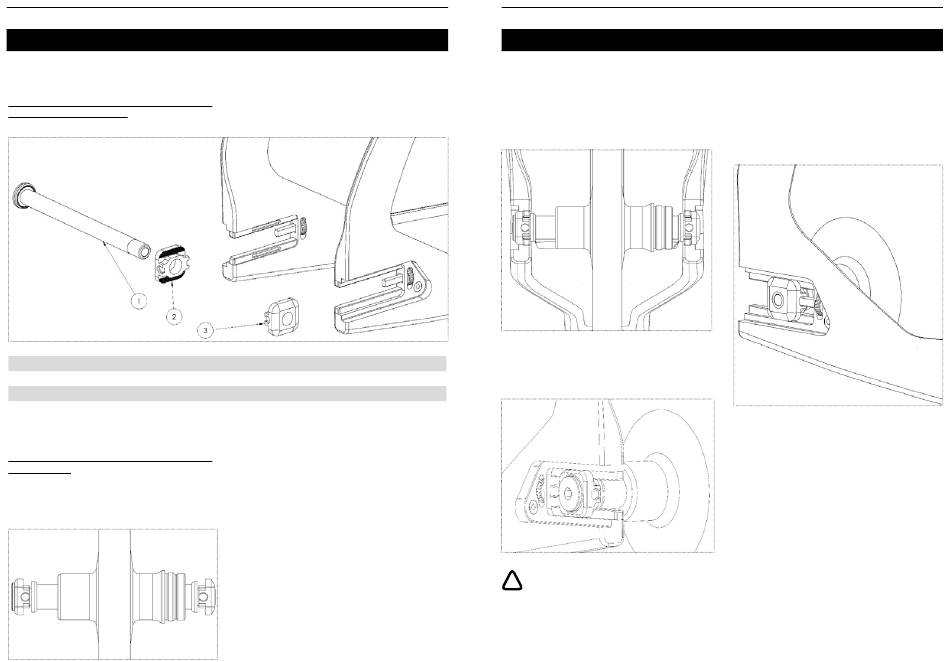

VUE ECLATEE DE L' A CCASTILLAGE POUR
AXE TRAVERSANT Ø12mm
N° Désignation
1 Axe traversant Ø12 arrière – Allen HEX 6 – 10Nm - graissé
2 Platine appui
3 Ecrou M12
MONTAGE DE L' A CCASTILLAGE POUR AXE
TRAVERSANT
1- Assembler l'axe traversant avec
accastillage à travers une roue compatible axe
traversant.
son
2- Placer ensuite l'ensemble afin que les pièces
assemblées avec l'axe traversant appuient sur
l'extérieur des portées métalliques à l'arrière du
cadre
3- Régler la tension de chaîne puis serrer l'axe
Qté
traversant à 10Nm. La tête de l'axe traversant vient
1
s'intégrer dans l'emplacement prévu à cet effet.
1
1
Attention: les platines doivent appuyer
!
sur les portées métalliques et non sur
des parties carbones qui seraient alors
endommagées. Un serrage excessif de l'axe
(couple supérieur à 10Nm) peut entraîner une
déformation permanente des pièces d'accastillage
et donc une inefficacité de serrage de la roue sur
le vélo.
4- Mettre en butée les axes molette dans
l'emplacement prévu à cet effet en tournant
la molette de chaque patte contre les platines
assemblées, afin que la roue ne glisse pas vers
l'avant sous forte charge.
