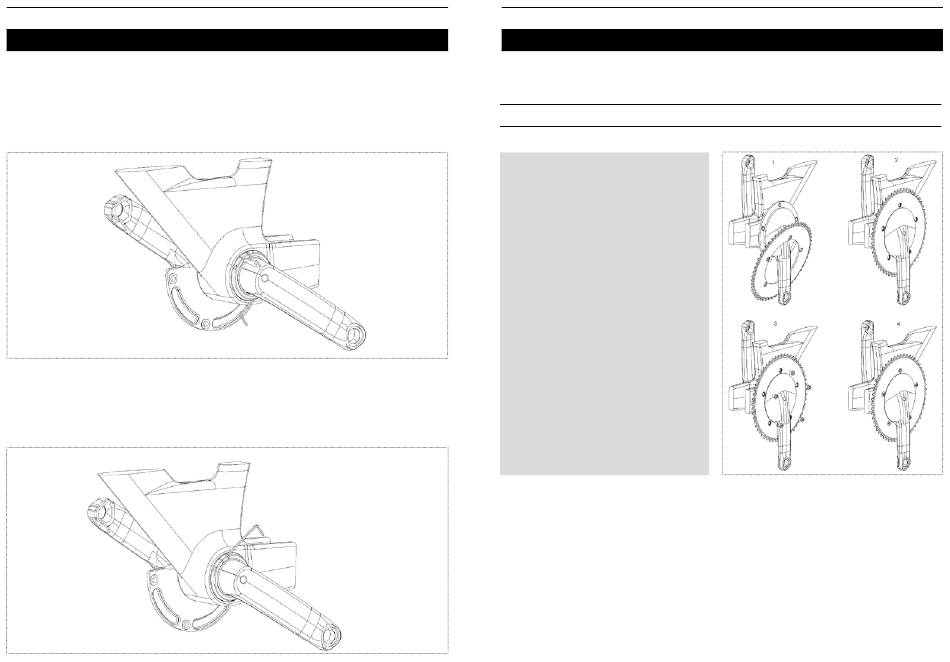

6- Engager une clé 6 pans de 2.5 dans le
trou opposé à la vis M3 afin d'avoir un moyen
supplémentaire de rotation de l'écrou puis serrer.
7- Après avoir rattrapé les jeux dans le boitier et
s'être assuré de la bonne rotation du pédalier lors
du serrage de l'écrou, retirer la clé BTR, dévisser
la vis M3, retirer l'outil de montage puis revisser la
vis M3 et la serrer au couple de 2Nm.
Dépose du pédalier du cadre : Pour la dépose
du pédalier, procéder dans l'ordre inverse de la
procédure de montage décrite ci-dessus.
MONTAGE DU PLATEAU SUR LE PEDALIER
Compatibilité du plateau :
Les plateaux qui respectent les contraintes
décrites ci-dessous peuvent équiper le pédalier
ZED PISTE :
- comporter 5 trous de fixations
- avoir un entraxe 144 mm
- avoir une épaisseur effective au niveau du
serrage de 4 mm
La majorité des plateaux existant respectent
ces contraintes. L'encombrement du cadre
permet d'utiliser des plateaux ayant jusqu'à 70
dents.
Montage du plateau sur le pédalier :
Enfiler le plateau par la manivelle droite lorsque
le pédalier est assemblé sur le cadre puis
visser les vis de fixation au couple de 6Nm.
NB : les écrous de fixation du plateau sont
solidarisés du pédalier. Seules les vis de
fixation sont à serrer afin de solidariser le
plateau sur le pédalier.
