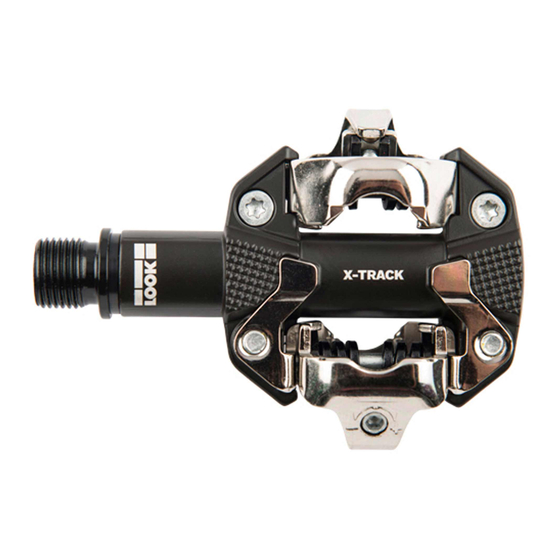

Seite 33: Anleitung Wartung Der Pedalachse X-Track
Anleitung Wartung Der Pedalachse X-Track Updated: 2022.10... -
Seite 34: Erforderliche Werkzeuge
Erforderliche Werkzeuge 8mm Inbusschlüssel 8mm Nuss / 8mm Steckschlüssel GADUS S3 Fett oder gleichwertiges Fett SAV LOOK Wartungswerkzeugsatz 00023429 Satz 2 schwarze Stopfen + Muttern + Werkzeuge Drehmomentschlüssel Sauberes Tuch Anleitung Wartung Der Pedalachse X-TRACK LOOK Cycle... - Seite 35 Entfernen Sie die Kappe mit dem mitgelieferten Spezialwerkzeug. Entfernen Sie den Aluminium-Spacer. KAPPE WERKZEUG 8mm INBUSSCHLÜSSEL Anleitung Wartung Der Pedalachse X-TRACK LOOK Cycle...
- Seite 36 Bewahren Sie die Mutter und den Spacer für routinemäßige Wartungsarbeiten 8-mm-INBUSSCHLÜSSEL 8-mm-Bit auf. Wenn Sie die Achse austauschen, verwenden Sie die Mutter und den Spacer Stahlachsensatz 00025065 für die rechte und linke Achse. Anleitung Wartung Der Pedalachse X-TRACK LOOK Cycle...
- Seite 37 Die Achse ist nun gelöst und kann ausgebaut werden. Bewahren Sie die Dichtung für routinemäßige Wartungsarbeiten auf. Wenn Sie die Achse austauschen, verwenden Sie die neue Dichtung, die im Kit enthalten ist. LAGER X2 MUTTER AUSBAURICHTUNG DER ACHSE DICHTUNGEN UNTERLEGSCHEIBE Ø6 Anleitung Wartung Der Pedalachse X-TRACK LOOK Cycle...
- Seite 38 Geben Sie eine kleine Menge Schmierfett auf die Achse, wie unten abgebildet. Verwenden Sie GADUS S3-Fett oder ein gleichwertiges Fett. SCHMIERFETT AUFTRAGEN DICHTUNG Ziehen Sie die Achse mit der Dichtung ein, gefolgt von der Unterlegscheibe und der Mutter. Anleitung Wartung Der Pedalachse X-TRACK LOOK Cycle...
- Seite 39 RECHTSGEWINDE AUF DER LINKEN ACHSE Bevor Sie die Pedale wieder auf die Kurbeln montieren, stellen Sie sicher, dass die Pedalgewinde sauber sind. Falls erforderlich, empfehlen wir Ihnen, sich das Montagevideo auf unserer Website anzusehen. Anleitung Wartung Der Pedalachse X-TRACK LOOK Cycle...
